銹層的穩定化狀況，雖然可以根據銹層的色調、致密性、黏附性等用肉眼進行診斷，可是缺乏定量性、客觀性。經常使用的方法是鐵銹試驗。把含有JIS H8617“鍍鎳及鍍鎳鉻”的附屬書3中規定的試驗液（把黃血鹽10g、赤血鹽10g、氯化鈉60g在水中溶解后稀釋到1L)的濾紙粘貼在用鋼絲刷除去浮銹的耐候鋼表面上，在濾紙上生成了由巢通過腐蝕產生的Fe2+藍色斑點，根據它的分布和數量進行判斷。這種方法相當于巢分布的檢查。
鐵銹試驗(yan)在(zai)現場容易(yi)使用，而且不(bu)需要特別的器具和測定(ding)儀器，所以(yi)簡便易(yi)行，可(ke)是在(zai)腐蝕過度生成了厚層(ceng)銹的表(biao)面上，試驗(yan)液不(bu)容易(yi)使巢的部位發生腐蝕，所以(yi)斑點(dian)減少，容易(yi)得出(chu)好(hao)像銹層(ceng)已經充分(fen)地進行了穩定(ding)化那樣的錯誤(wu)結論。
岡(gang)田等以(yi)(yi)(yi)解釋(shi)銹(xiu)(xiu)層(ceng)(ceng)(ceng)結構為(wei)目的(de)(de)，把最初進行(xing)的(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)斷面的(de)(de)偏光(guang)顯微鏡觀察(cha)應用到實(shi)際中，也(ye)可(ke)以(yi)(yi)(yi)根據內(nei)層(ceng)(ceng)(ceng)的(de)(de)消光(guang)層(ceng)(ceng)(ceng)即非晶質層(ceng)(ceng)(ceng)的(de)(de)形成狀態來(lai)研究銹(xiu)(xiu)層(ceng)(ceng)(ceng)的(de)(de)穩定化狀況。在幾篇(pian)報告中看到了這樣的(de)(de)例(li)子(zi)。因(yin)為(wei)原來(lai)是作為(wei)研究手段使用的(de)(de)，所以(yi)(yi)(yi)不但麻煩(fan)而且要求磨片相當熟練。顯微鏡觀察(cha)試樣實(shi)際上僅限于(yu)長度10mm,照(zhao)相記錄(lu)下來(lai)的(de)(de)照(zhao)片只是其中的(de)(de)極(ji)小部分，所以(yi)(yi)(yi)在全部狀況的(de)(de)判斷上不太(tai)適用。并且，為(wei)了取(qu)樣必須切取(qu)結構物的(de)(de)一部分。
木平等為了研究二層結構的耐候鋼銹層的防蝕功能，使用阻抗法進行了研究。把銹層作為電極在0.1M Na2SO4中研究交流阻抗應答時，發現在1 kHz~100 mHz之間碳素鋼和耐候鋼出現了差別，用等價電路解析和高頻解析得出結論；在該頻率帶的阻抗是通過銹層的離子透過電阻。

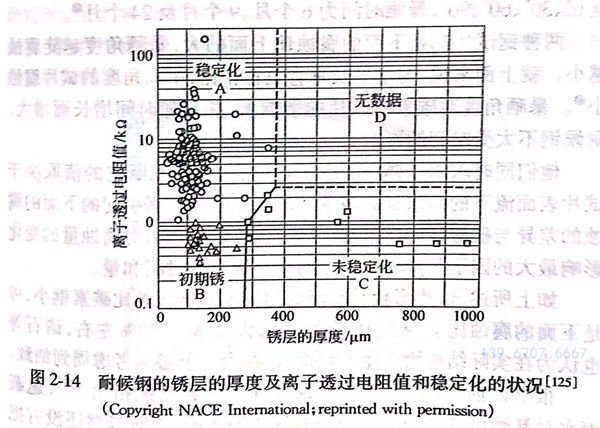

為了把它附著在鋼上應用于銹層的現場測定，開發了現場用的傳感器。把兩根傳感器稍微離開一定距離放到銹層表面上，可以求出通過Na2SO4溶液外加特定頻率的交流時的阻抗應答。他們已把這種傳感器應用于各種長期暴曬試驗材料或實用結構件，求出了離子透過電阻值，同時用膜厚儀測定了銹層的厚度，歸納后的結果示于圖2-14.根據該結果，穩定化后銹層的厚度約350gm以下，具有1kΩ以上的離子透過電阻值。穩定化進行后的電阻值是幾十千歐姆，有的場合可達到100kΩ以上。初期銹層厚度是300gm以下，電阻值是1kΩ以下，可是穩定化的場合銹層厚度不增加卻增加了電阻值，相反沒有穩定化的銹層厚度增加到數百微米，而電阻值卻停留在數千歐姆以下。
耐候鋼的(de)(de)(de)銹(xiu)層的(de)(de)(de)厚度及離(li)(li)子(zi)透(tou)過(guo)電阻值和穩定(ding)化的(de)(de)(de)狀況（Copyright NACE International;reprinted with permission)這種測定(ding)器(qi)現在(zai)尚未普(pu)及，然而作(zuo)為(wei)惟(wei)一的(de)(de)(de)定(ding)量測定(ding)器(qi)期待(dai)能夠擴大它(ta)的(de)(de)(de)應用。木(mu)平等(deng)好像(xiang)已(yi)經考慮到離(li)(li)子(zi)透(tou)過(guo)電阻基本(ben)上與透(tou)過(guo)連續(xu)銹(xiu)層的(de)(de)(de)離(li)(li)子(zi)移(yi)動對應，然而Schwarz的(de)(de)(de)巢的(de)(de)(de)考慮方法，進一步考慮鐵銹(xiu)試驗的(de)(de)(de)有效性，我想可以(yi)認為(wei)已(yi)經求出了在(zai)巢部分(fen)的(de)(de)(de)離(li)(li)子(zi)容易移(yi)動所(suo)對應的(de)(de)(de)值。
