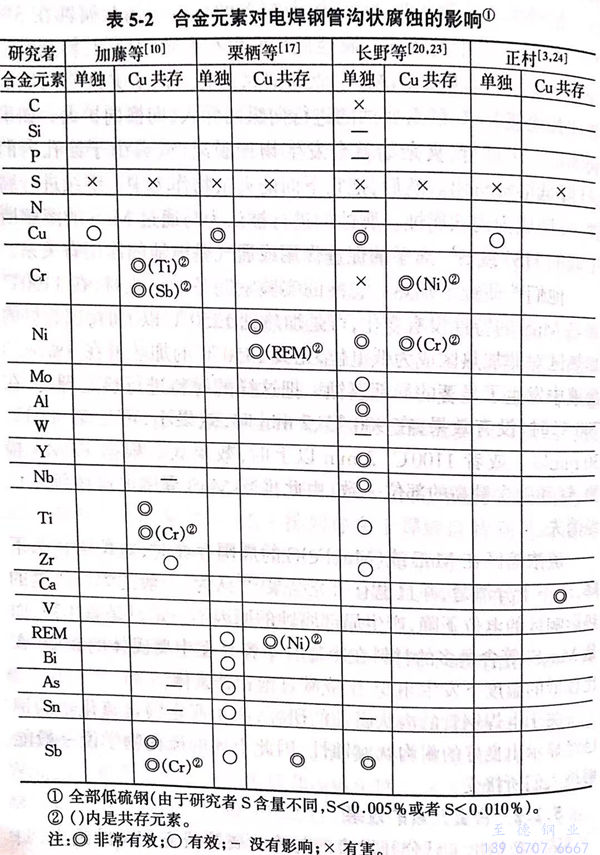

表(biao)5-2給出了已公開發(fa)表(biao)的(de)(de)與溝(gou)狀(zhuang)(zhuang)腐(fu)(fu)蝕研究(jiu)相(xiang)關的(de)(de)論文，歸納了合(he)金元(yuan)素(su)(su)減輕溝(gou)狀(zhuang)(zhuang)腐(fu)(fu)蝕的(de)(de)效果，基體(ti)鋼(gang)全部是(shi)低硫鋼(gang)，但因(yin)(yin)研究(jiu)者不同(tong)而(er)異，并(bing)且，因(yin)(yin)為該表(biao)是(shi)把0.1%~0.3%Cu的(de)(de)共存作(zuo)為前提(ti)和單獨添(tian)加的(de)(de)影響因(yin)(yin)素(su)(su)，雖然(ran)不能夠相(xiang)對(dui)地(di)進行比較，然(ran)而(er)可以說各添(tian)加元(yuan)素(su)(su)的(de)(de)效果大體(ti)是(shi)一致(zhi)的(de)(de)。


表 2.jpg


  關于(yu)這些效果的(de)作用(yong)機理，沒(mei)有看到特(te)別針對溝狀腐蝕進(jin)行重新研究的(de)論文，只不過(guo)是引用(yong)文獻(xian)進(jin)行考(kao)察而(er)已。


 Wranglén歸納了不銹(xiu)鋼發生孔蝕(shi)時，合金元(yuan)素抑制MnS惡(e)劣作用的效果(guo)及(ji)其機理，在相關的文獻(xian)里沒有看到其他(ta)文獻(xian)，可(ke)能(neng)對(dui)溝狀腐蝕(shi)大致適用。其內容如下：


 有(you)效的合金元(yuan)(yuan)素(su)，從其(qi)作(zuo)用機理上(shang)(shang)被(bei)分為兩種，第一(yi)種是(shi)(shi)在(zai)鋼中(zhong)取代(dai)錳形成不(bu)溶(rong)(rong)于水或酸的硫(liu)化(hua)物元(yuan)(yuan)素(su)；第二(er)種是(shi)(shi)隨著腐蝕的進(jin)行在(zai)腐蝕環境中(zhong)溶(rong)(rong)解析出，在(zai)鋼表面上(shang)(shang)形成不(bu)溶(rong)(rong)性(xing)硫(liu)化(hua)物的元(yuan)(yuan)素(su)。


  前者有(you)Cr、Ti、V,由于分別比(bi)錳生(sheng)成(cheng)硫化物的(de)(de)傾向大，只能(neng)生(sheng)成(cheng)CrS、TiS、VS,不能(neng)夠生(sheng)成(cheng)有(you)害(hai)的(de)(de)MnS.后者有(you)Ni、Co、Zn、Cd、Sn、Pb、Cu、Ag、Bi等，任何一種硫化物在酸中都(dou)比(bi)MnS的(de)(de)溶解(jie)(jie)度(du)低。上述(shu)順序是按(an)元素(su)溶解(jie)(jie)度(du)降低的(de)(de)方向排列的(de)(de)。


  在(zai)耐(nai)溝(gou)狀腐蝕(shi)電焊(han)鋼(gang)(gang)(gang)管添(tian)加的(de)(de)(de)(de)元素中(zhong)，除正在(zai)實(shi)用的(de)(de)(de)(de)銅以外(wai)，根據表(biao)5-2還有 Ti、Ni和Ca.已經(jing)知道銅的(de)(de)(de)(de)效(xiao)果(guo)(guo)在(zai)于(yu)生成(cheng)Cu2S覆膜。鈦有效(xiao)的(de)(de)(de)(de)原理是在(zai)鋼(gang)(gang)(gang)中(zhong)能(neng)夠(gou)生成(cheng)穩定的(de)(de)(de)(de)不溶性的(de)(de)(de)(de)硫化物TiS關于(yu)鎳(nie)(nie)(nie)的(de)(de)(de)(de)效(xiao)果(guo)(guo)，在(zai)廠家的(de)(de)(de)(de)技術(shu)報告中(zhong)，栗棲說：“鎳(nie)(nie)(nie)能(neng)形(xing)成(cheng)Ni2S3的(de)(de)(de)(de)難溶性覆膜或者鎳(nie)(nie)(nie)在(zai)基體(ti)鐵(tie)表(biao)面的(de)(de)(de)(de)銹層中(zhong)濃(nong)縮后有抑制腐蝕(shi)的(de)(de)(de)(de)效(xiao)果(guo)(guo)。鎳(nie)(nie)(nie)在(zai)耐(nai)硫酸露點腐蝕(shi)鋼(gang)(gang)(gang)、耐(nai)候(hou)鋼(gang)(gang)(gang)中(zhong)是有效(xiao)的(de)(de)(de)(de)，而且在(zai)電焊(han)鋼(gang)(gang)(gang)管的(de)(de)(de)(de)溝(gou)狀腐蝕(shi)的(de)(de)(de)(de)發生以及成(cheng)長過(guo)程中(zhong)由于(yu)同樣的(de)(de)(de)(de)效(xiao)果(guo)(guo)，也(ye)可以提(ti)高耐(nai)溝(gou)狀腐蝕(shi)的(de)(de)(de)(de)效(xiao)果(guo)(guo)。”


  鈣生(sheng)成(cheng)硫(liu)化物傾(qing)向強，由(you)于(yu)條件不(bu)(bu)同(tong)而異(yi)，在鋼中生(sheng)成(cheng)CaS,但(dan)是因為CaS一旦接觸到水環(huan)境就溶解，所以(yi)生(sheng)成(cheng)CaS作為溝狀(zhuang)(zhuang)腐蝕的(de)對策不(bu)(bu)是有效的(de)。另(ling)外，添加鈣在耐氫誘發裂(lie)紋(wen)鋼中廣(guang)泛流行，通過軋制延長后的(de)形(xing)狀(zhuang)(zhuang)可(ke)以(yi)取代能形(xing)成(cheng)裂(lie)紋(wen)起(qi)點的(de)MnS,生(sheng)成(cheng)無害的(de)球狀(zhuang)(zhuang)復合(he)夾雜物（所謂(wei)的(de)夾雜物的(de)形(xing)狀(zhuang)(zhuang)控制）。


 像加藤的(de)(de)研究所(suo)闡(chan)明的(de)(de)那樣，假如溝狀(zhuang)腐(fu)蝕(shi)是(shi)(shi)沿(yan)著與表(biao)面大(da)體(ti)成直角露出的(de)(de)金屬(shu)塑性變(bian)形而(er)存在(zai)的(de)(de)MnS端部開(kai)始腐(fu)蝕(shi)，并傳播到后續的(de)(de)MnS進行腐(fu)蝕(shi)，那么可(ke)以推測通過(guo)添(tian)加鈣改變(bian)MnS的(de)(de)形狀(zhuang)，可(ke)能會(hui)提高耐溝狀(zhuang)腐(fu)蝕(shi)性。可(ke)是(shi)(shi)詳(xiang)細的(de)(de)機理(li)沒有公開(kai)發(fa)表(biao)。
