不(bu)銹鋼化學著色配(pei)方 2 (見表8-9)的說明
本配方(fang)由湖南工程學院應用化學系(xi) 肖鑫(xin)、郭賢烙(luo)、鐘萍、易翔、魏成亮(liang)、于華等人提(ti)出。
1. 添(tian)加劑的影響
①. 硫酸鋅(xin)
可加快著(zhu)色(se)速率和(he)降低著(zhu)色(se)溫(wen)度，改(gai)善膜層質量(liang)，色(se)澤均勻，光(guang)亮(liang)平整，重現性(xing)(xing)較好，以3~6g/L為宜，過(guo)低，著(zhu)色(se)膜光(guang)澤和(he)重現性(xing)(xing)不理想，過(guo)高，色(se)澤、光(guang)亮(liang)度、重現性(xing)(xing)較差(cha)。
②. XHGA是(shi)過(guo)渡(du)元素的無機鹽，能(neng)改善著色膜的色澤和(he)重(zhong)現性(xing)。
XHG-A的含(han)量(liang)以4~10g/L為宜(yi)，色(se)澤(ze)均(jun)勻，光(guang)亮(liang)度好。含(han)量(liang)6~8g/L時著色(se)15min膜層為金黃色(se)，且重現(xian)性好。含(han)量(liang)過高(gao)或過低，鮮艷度不(bu)理想(xiang)。
③. XHGB是含鉬化合物，能(neng)改善著色膜的光澤(ze)，XHGB含量以2~6g/L為(wei)宜，色澤(ze)均勻鮮艷(yan)，光亮度好。
2. 鉻酐和(he)硫酸(suan)含量的影響

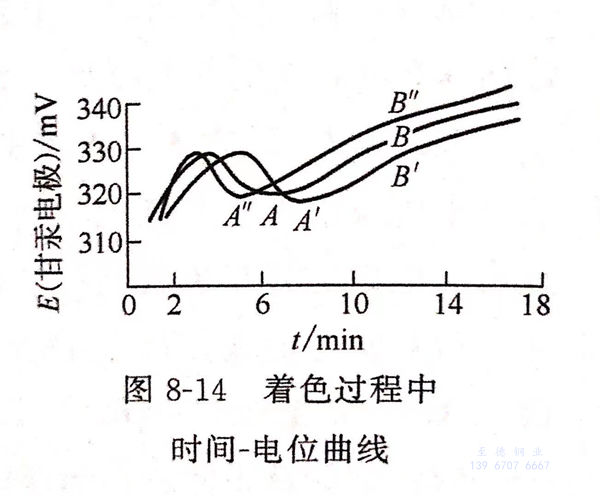

鉻酐(gan)(gan)含(han)量(liang)在240~280g/L, 硫(liu)酸(suan)(suan)含(han)量(liang)在 220~300mL/L范(fan)圍內均(jun)可獲(huo)得色(se)(se)(se)(se)(se)(se)澤均(jun)勻(yun)鮮艷(yan)、裝飾性較(jiao)(jiao)強的(de)(de)(de)(de)著(zhu)色(se)(se)(se)(se)(se)(se)膜。當鉻酸(suan)(suan)濃(nong)(nong)度(du)不(bu)變時(shi)，減(jian)少硫(liu)酸(suan)(suan)濃(nong)(nong)度(du)，時(shi)間(jian)－電(dian)(dian)位曲線A'B'右移(yi)(yi)，見(jian)圖(tu)8-14,著(zhu)色(se)(se)(se)(se)(se)(se)的(de)(de)(de)(de)起始電(dian)(dian)位推遲，且(qie)獲(huo)得所(suo)需顏色(se)(se)(se)(se)(se)(se)對應的(de)(de)(de)(de)時(shi)間(jian)延長(chang)，其(qi)彩色(se)(se)(se)(se)(se)(se)膜的(de)(de)(de)(de)色(se)(se)(se)(se)(se)(se)差較(jiao)(jiao)明顯。而硫(liu)酸(suan)(suan)濃(nong)(nong)度(du)不(bu)變，增大鉻酐(gan)(gan)濃(nong)(nong)度(du)時(shi)，其(qi)時(shi)間(jian)－電(dian)(dian)位曲線A"B”左移(yi)(yi)，說(shuo)明著(zhu)色(se)(se)(se)(se)(se)(se)速(su)率加快(kuai)。但(dan)鉻酐(gan)(gan)濃(nong)(nong)度(du)過高，會使化學著(zhu)色(se)(se)(se)(se)(se)(se)顏色(se)(se)(se)(se)(se)(se)難以(yi)控制(zhi)，且(qie)色(se)(se)(se)(se)(se)(se)澤較(jiao)(jiao)深，光澤欠(qian)佳(jia)。
3. 電位－時間曲線AB
采用甘汞電(dian)(dian)極和待著(zhu)色(se)(se)不(bu)銹鋼(gang)作正(zheng)、負(fu)極，用數字電(dian)(dian)壓表(biao)在最佳工藝(yi)配(pei)方（鉻酐270g/L,硫酸240mL/L,硫酸鋅(xin)3g/L,XHG-A7g/L,XHG-B3.5g/L,溫(wen)度60℃)著(zhu)色(se)(se)液中測(ce)定(ding)著(zhu)色(se)(se)過程(cheng)中不(bu)銹鋼(gang)表(biao)面電(dian)(dian)極電(dian)(dian)位(wei)(wei)與時(shi)間(jian)的(de)(de)曲線(xian)AB.曲線(xian)拐點A為起色(se)(se)電(dian)(dian)位(wei)(wei)，B為某(mou)種(zhong)顏(yan)色(se)(se)的(de)(de)著(zhu)色(se)(se)電(dian)(dian)位(wei)(wei)。著(zhu)色(se)(se)電(dian)(dian)位(wei)(wei)差(cha)ΔE=EB-EA,本工藝(yi)ΔE=7~8mV,呈(cheng)藍色(se)(se)；ΔE=13~15mV,呈(cheng)金黃色(se)(se)；ΔE=18~19mV,呈(cheng)紅色(se)(se)；ΔE=22mV,呈(cheng)綠色(se)(se)；ΔE=24mV,呈(cheng)黃綠色(se)(se)。因此，要(yao)獲得理想的(de)(de)著(zhu)色(se)(se)膜(mo)，控制著(zhu)色(se)(se)時(shi)間(jian)及其對應(ying)的(de)(de)著(zhu)色(se)(se)電(dian)(dian)位(wei)(wei)差(cha)是非(fei)常重要(yao)的(de)(de)。
4. 著色液溫(wen)度
低于50℃,著色速(su)率很(hen)慢，很(hen)難著上滿意(yi)的顏色。升高(gao)退度(du)，著色速(su)率加快。溫度(du)控制在55~70℃為宜。
5. 著色(se)時(shi)間
在60℃恒(heng)溫條件下，著(zhu)色(se)(se)時(shi)間在5~26min,可獲(huo)得茶色(se)(se)一(yi)藍(lan)色(se)(se)一(yi)橙色(se)(se)－金黃色(se)(se)一(yi)紅色(se)(se)一(yi)綠色(se)(se)一(yi)黃綠色(se)(se)系(xi)列顏色(se)(se)。因(yin)此，控制一(yi)定的(de)(de)著(zhu)色(se)(se)時(shi)間，能獲(huo)得重現性好的(de)(de)固定顏色(se)(se)，且著(zhu)色(se)(se)膜的(de)(de)色(se)(se)澤(ze)均勻鮮艷，光亮(liang)度好。
6. 攪拌
著(zhu)色過(guo)程中(zhong)，加強攪拌(ban)著(zhu)色液，有利于改善著(zhu)色膜色澤的(de)均勻(yun)性，提高色澤重現性。
7. 著色(se)膜性(xing)能

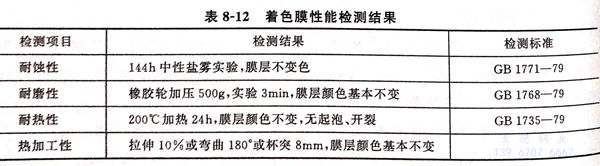

著色膜性能(neng)檢測結果見表(biao)8-12.
8. 著色液(ye)使用(yong)壽命
采用(yong)2L著(zhu)色(se)(se)液在（60±2)℃、著(zhu)色(se)(se)時間為(wei)15min的條件下反復著(zhu)色(se)(se)處理，直到著(zhu)色(se)(se)膜(mo)色(se)(se)澤不(bu)理想為(wei)一周(zhou)(zhou)期(qi)，補加(jia)100mL著(zhu)色(se)(se)補加(jia)液（由鉻(ge)酐、硫(liu)酸(suan)(suan)、硫(liu)酸(suan)(suan)鋅(xin)及添加(jia)劑配成）重(zhong)新實(shi)驗，共做4個周(zhou)(zhou)期(qi)，每個周(zhou)(zhou)期(qi)每升溶液可著(zhu)色(se)(se)約0.9㎡,表明(ming)著(zhu)色(se)(se)液使用(yong)壽命長，可調性(xing)好，工(gong)藝維護簡便(bian)，生產(chan)成本低。
