不銹鋼(gang)化學著色配方 18 (見表8-9)的說(shuo)明，本配方(fang)由華南師(shi)范大學化學系馮軍、葉子青、顏昌富、彭永(yong)元提出(chu)。

1. 硫酸濃度對不銹鋼(gang)表面顏(yan)色的影響

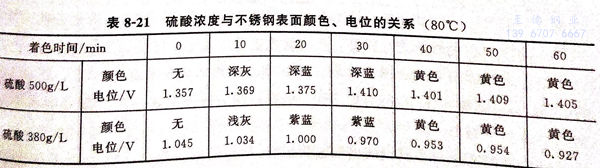

 維持鉻酐濃(nong)度263g/L,改變硫酸濃(nong)度，其與不銹鋼(gang)表面顏(yan)色、電位的關系見表8-21。

 由表8-21可見，當硫酸(suan)濃(nong)度變小時(shi)，不銹(xiu)鋼(gang)(gang)的起色時(shi)間(jian)推遲。在相等的時(shi)間(jian)里，顏色稍淺，且不銹(xiu)鋼(gang)(gang)表面電(dian)位有所減少。

電(dian)(dian)位由輔助電(dian)(dian)極飽和甘(gan)汞電(dian)(dian)極作正(zheng)極，不(bu)銹鋼(gang)作負極，用(yong)DT-830數字(zi)萬用(yong)電(dian)(dian)表測定(ding)著色過(guo)程(cheng)中不(bu)銹鋼(gang)的表面(mian)電(dian)(dian)位。

2. 鉻酐濃度對不銹(xiu)鋼表面顏(yan)色的(de)影響(xiang)

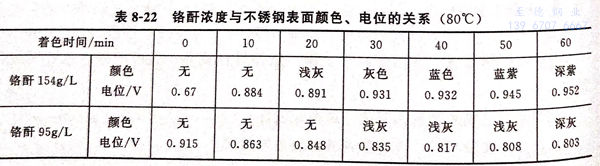

 表8-22為硫酸濃(nong)度為500g/L時，不(bu)同鉻酐濃(nong)度對不(bu)銹鋼表面顏色、電(dian)位的影響。

 由表(biao)8-22可(ke)知(zhi)，鉻酐(gan)增(zeng)大(da)，加速膜的(de)(de)(de)形成(cheng)。還發現，含(han)(han)鉻酐(gan)較(jiao)高濃(nong)度的(de)(de)(de)著(zhu)色(se)(se)(se)(se)液，雖(sui)然(ran)能(neng)使不銹(xiu)鋼著(zhu)色(se)(se)(se)(se)時(shi)間縮短，但著(zhu)色(se)(se)(se)(se)效果并不好(hao)。只有在顏(yan)(yan)色(se)(se)(se)(se)較(jiao)淺時(shi)才能(neng)得到光(guang)亮(liang)表(biao)面(mian)，深色(se)(se)(se)(se)表(biao)面(mian)欠光(guang)亮(liang)，且著(zhu)色(se)(se)(se)(se)變化很(hen)快，控(kong)制(zhi)時(shi)間法來得到相(xiang)應的(de)(de)(de)顏(yan)(yan)色(se)(se)(se)(se)難以成(cheng)功。鉻酐(gan)濃(nong)度略低一點，雖(sui)然(ran)開始著(zhu)色(se)(se)(se)(se)時(shi)間長些(xie)，但在深色(se)(se)(se)(se)時(shi)表(biao)面(mian)較(jiao)光(guang)亮(liang)。著(zhu)色(se)(se)(se)(se)液中鉻酐(gan)的(de)(de)(de)最佳含(han)(han)量為(wei)150~160g/L,硫酸500g/L。

3. 著色液(ye)溫度(du)對不銹鋼表面(mian)顏(yan)色的影響

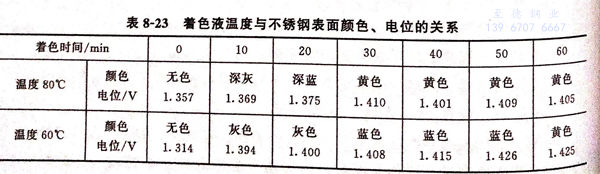

 表8-23為鉻酐263g/L,硫酸(suan)500g/L,不同溫(wen)度對不銹鋼表面(mian)顏色、電(dian)位的關系。

 由表8-23可知，溫(wen)度升高有利(li)于(yu)顏色(se)變化(hua)的(de)提(ti)前。這是由于(yu)提(ti)高溫(wen)度，能加快離子的(de)擴散，從而(er)(er)加速著色(se)膜的(de)形成。但著色(se)液(ye)溫(wen)度不能過高，否則會(hui)使(shi)溶液(ye)蒸發嚴重而(er)(er)改(gai)變著色(se)液(ye)的(de)成分濃度，影響著色(se)效果。溫(wen)度控制(zhi)在70~80℃較(jiao)為(wei)理想(xiang)。

4. 著(zhu)色時間對(dui)不(bu)銹鋼表面顏(yan)色的影(ying)響

不銹鋼浸(jin)在溫度為(wei)80℃、組成(cheng)為(wei)鉻酐263g/L、硫(liu)酸500g/L的(de)著(zhu)色(se)(se)液中(zhong)，隨著(zhu)浸(jin)漬時間的(de)延(yan)長，產(chan)生顏色(se)(se)的(de)順序為(wei)：灰色(se)(se)→藍(lan)色(se)(se)→黃色(se)(se)→紅色(se)(se)。

5. 添加離子對不銹(xiu)鋼表(biao)面顏色(se)的影響

  ①. 氯離子（Cl^-)、氟離子（F^-)、銅離子（Cu²⁺)的影響

      這些離子添加(jia)到含鉻酐154g/L,硫酸(suan)500g/L的(de)著色液中，對膜(mo)的(de)形(xing)成無多大影響(xiang)。

  ②. 錳離子（Mn²⁺)的影響

      添加錳離子(zi)能加速膜的(de)形(xing)成，縮(suo)短(duan)不銹鋼的(de)初始著色時間。

  ③. 鉬酸根離子（MoO^-₄)的影響

      能提高著色膜的光澤，但不影響不銹鋼(gang)的初始著色時(shi)間。
