1. 馬氏體型耐熱鋼焊接工藝要點

  ①. 常(chang)采(cai)用焊(han)(han)條電弧(hu)焊(han)(han)，氬弧(hu)焊(han)(han)和埋弧(hu)自動焊(han)(han) 不宜采(cai)用氣焊(han)(han)。

  ②. 應嚴格做好焊件的焊前清理(li)工作，保證焊件、焊材處于低(di)氫狀(zhuang)態(tai)。

  ③. 宜(yi)采用較大的電流施焊(han)(han)，以減慢(man)焊(han)(han)縫的冷卻速度。

  ④. 必(bi)須進行預熱(re)。多層焊時，層間(jian)溫度保持在預熱(re)溫度以(yi)上，且焊后應緩冷(leng)。

  ⑤. 焊后應待焊接接頭冷至100~150℃(對(dui)厚度小于10mm的焊件，可冷至室(shi)溫），保持(chi)1~2h,再(zai)進(jin)行回(hui)火處理。

  ⑥. 焊接工藝參數可參照馬氏體不銹鋼的(de)焊接。

2. 焊接(jie)材(cai)料的選擇及預熱、焊后回火規范

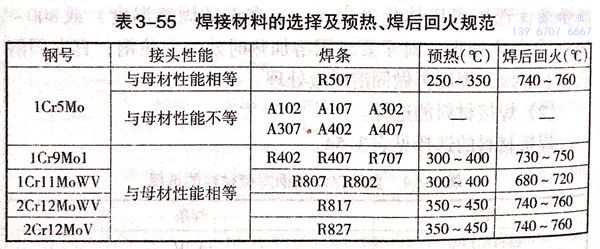

  焊(han)接材(cai)料的選擇及預熱，焊(han)后回火(huo)規(gui)范見表3-55.
