1. 焊(han)接工藝(yi)要點

  ①. 奧氏體型耐(nai)熱鋼可用于氯弧焊、埋弧自動焊以及點焊、縫焊，其焊接工藝可參考奧氏體不(bu)銹鋼的焊接。

  ②. 焊(han)接時(shi)，盡量采(cai)用低線能(neng)量的工藝參(can)數(shu)。

  ③. 焊條(tiao)電弧焊應采(cai)用短弧焊，焊條(tiao)不做橫(heng)向擺動(dong)。

  ④. 焊接過程中可以(yi)采(cai)取強迫冷卻措施。

  ⑤. 具有裂紋傾向的(de)鋼種應(ying)盡量(liang)避免(mian)選用(yong)埋弧(hu)焊，因埋弧(hu)焊具有較大(da)的(de)熱輸入。

  ⑥. 焊(han)后一般不(bu)進行熱處(chu)理，對于(yu)剛性大的(de)焊(han)接件，可根據性能要求(qiu)，選用(yong)奧氏體化退火（一般在鋼的(de)固溶溫度）或(huo)800~900℃穩定化處(chu)理。對于(yu)要求(qiu)固溶加熱時效的(de)耐熱鋼，宜在固溶狀(zhuang)態下焊(han)接，焊(han)后再(zai)做固溶時效處(chu)理。

2. 焊接材料的(de)選(xuan)擇

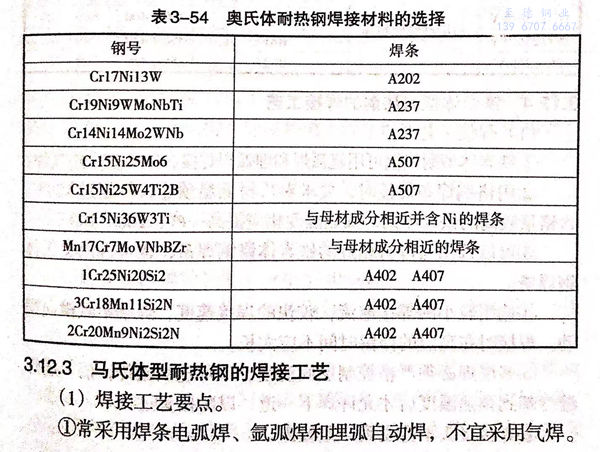

  焊接(jie)材料的(de)選擇見表3-54.
