沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不銹鋼焊管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。

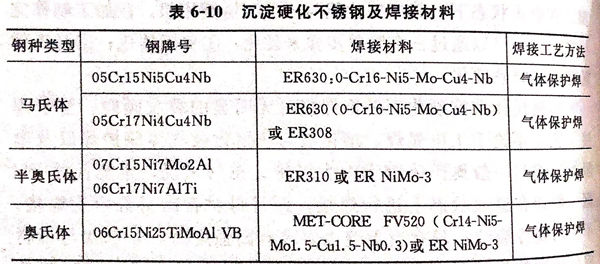

 沉(chen)淀硬化不銹(xiu)鋼可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

 沉淀硬化馬氏體不(bu)銹鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧氏體不銹鋼焊接材料（如308L、347L),或采用鎳基合金焊接材料。

 選用與母材同成分(fen)焊接材料的(de)焊縫，在樹枝狀晶(jing)的(de)馬氏體組(zu)織中，存在有少量(liang)鐵素體。少量(liang)的(de)鐵素體和殘余奧氏體析出(chu)，增加了焊縫的(de)塑性，但強度(du)降低了。因此，對(dui)同材質(zhi)焊接材料的(de)成分(fen)應(ying)適當調整(zheng)，其鎳、錳應(ying)比母材略高，焊后經1040℃固溶(rong)處理(li)，強度(du)幾乎不變，而(er)延(yan)伸率顯著提高。
