曼(man)內斯曼(man)穿孔工藝(yi)與斯蒂(di)弗爾(er)穿孔工藝(yi)的對比分析結果(guo)如下：


1. 通(tong)過圖示對比


Pfeiffer 博士和Oberem 分別以圖4-8說明兩者(zhe)的區別，請注(zhu)意(yi)其中(zhong)圖（a)和圖（c)兩圖之間的不同之處。


圖 4-8.jpg


2. 通過(guo)列表對比


曼內斯(si)曼穿(chuan)孔和斯(si)蒂(di)弗爾(er)穿(chuan)孔工藝(yi)的對(dui)比如表(biao) 4-1 所示

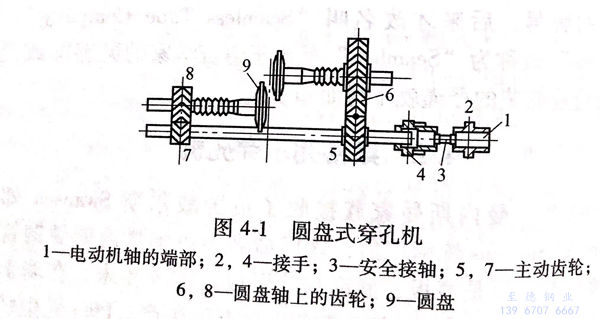

圖 4-1.jpg


3.  文字補釋


（1) Pfeiffer 博士在《Herstellug Von Rohren》一書(shu)中(zhong)稱：“兩種斜(xie)軋工藝的(de)區別主要(yao)在于孔型的(de)封閉，在曼氏穿孔機(ji)中(zhong)孔型由工作(zuo)輥和導(dao)輥圍(wei)成(cheng)，而斯氏穿孔機(ji)中(zhong)則(ze)用(yong)導(dao)板圍(wei)成(cheng)。兩者變形(xing)區主要(yao)部分(fen)均由軋輥的(de)入口錐和擴徑錐組成(cheng)”。


（2) Oberem在《近15年來(lai)斜軋(ya)穿(chuan)(chuan)孔(kong)機(ji)(ji)的(de)(de)發(fa)展》一(yi)文中(zhong)稱：“在斜軋(ya)穿(chuan)(chuan)孔(kong)機(ji)(ji)中(zhong)最為重要(yao)(yao)的(de)(de)是(shi)具有(you)固定導板的(de)(de)斯(si)蒂弗爾穿(chuan)(chuan)孔(kong)機(ji)(ji)，它(ta)(ta)亦稱為桶形輥穿(chuan)(chuan)孔(kong)機(ji)(ji)，它(ta)(ta)主(zhu)要(yao)(yao)與自(zi)動軋(ya)管(guan)機(ji)(ji)、連續(xu)軋(ya)管(guan)機(ji)(ji)和(he)三輥軋(ya)管(guan)機(ji)(ji)相配，其(qi)主(zhu)要(yao)(yao)技術特(te)征之(zhi)一(yi)是(shi)軋(ya)輥水平(ping)布置(zhi)，導板垂直(zhi)布置(zhi)······.處于第二位的(de)(de)是(shi)曼內斯(si)曼穿(chuan)(chuan)孔(kong)機(ji)(ji)，它(ta)(ta)主(zhu)要(yao)(yao)與周期軋(ya)管(guan)機(ji)(ji)相配用，它(ta)(ta)的(de)(de)主(zhu)要(yao)(yao)技術特(te)征之(zhi)一(yi)是(shi)，軋(ya)輥水平(ping)布置(zhi)和(he)隨(sui)動的(de)(de)上導輥。”

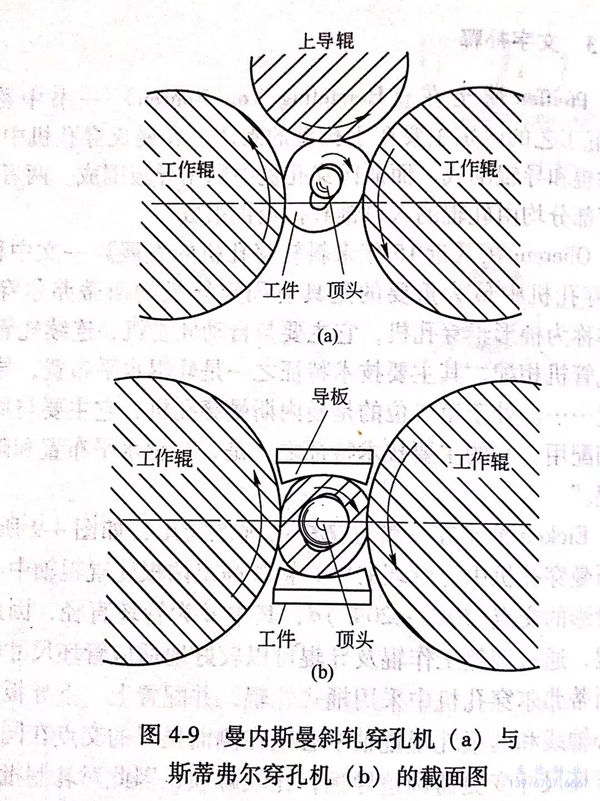

（3) Eicken 博(bo)士(shi)在(zai)(zai)一篇(pian)論文中(zhong)(zhong)明(ming)確地(di)指出：如圖4-9所(suo)示，在(zai)(zai)曼(man)(man)內斯曼(man)(man)穿孔(kong)機中(zhong)(zhong)，管(guan)(guan)坯(pi)(pi)的(de)中(zhong)(zhong)心(xin)軸(zhou)線高出兩(liang)根軋(ya)輥輥軸(zhou)中(zhong)(zhong)心(xin)線在(zai)(zai)側面(mian)投影的(de)交(jiao)點（10%~20%)d,其中(zhong)(zhong)d為管(guan)(guan)坯(pi)(pi)直徑，因此設有上導(dao)輥，通過調(diao)整工(gong)作(zuo)輥及導(dao)輥可以較(jiao)好地(di)適(shi)應管(guan)(guan)坯(pi)(pi)尺寸(cun)的(de)變(bian)更(geng)。在(zai)(zai)斯蒂(di)弗爾穿孔(kong)機中(zhong)(zhong)采(cai)用桶式軋(ya)輥，并配(pei)置上、下導(dao)板，管(guan)(guan)坯(pi)(pi)的(de)中(zhong)(zhong)心(xin)軸(zhou)線和兩(liang)根軋(ya)輥輥軸(zhou)中(zhong)(zhong)心(xin)線在(zai)(zai)側面(mian)投影的(de)交(jiao)點在(zai)(zai)同一高度上，管(guan)(guan)坯(pi)(pi)尺寸(cun)變(bian)更(geng)需調(diao)整導(dao)板，比較(jiao)麻(ma)煩，因此對軋(ya)制批(pi)量(liang)較(jiao)大，管(guan)(guan)坯(pi)(pi)尺寸(cun)變(bian)更(geng)不太(tai)頻繁的(de)鋼管(guan)(guan)生產來(lai)說比較(jiao)適(shi)合。


圖 4-9.jpg


（4) 蘇聯葉(xie)爾(er)莫拉耶(ye)夫在《鋼管車(che)間機(ji)(ji)(ji)械設備(bei)》一書中(zhong)稱：在自動軋(ya)(ya)管機(ji)(ji)(ji)組(zu)(zu)中(zhong)，穿(chuan)孔機(ji)(ji)(ji)軋(ya)(ya)輥(gun)的工作部分(fen)系由兩個錐形體組(zu)(zu)成，而在周(zhou)期式軋(ya)(ya)管機(ji)(ji)(ji)組(zu)(zu)中(zhong)軋(ya)(ya)輥(gun)除有(you)兩個錐形體外，還有(you)用于荒管定徑(jing)的突緣。因此，周(zhou)期式軋(ya)(ya)管機(ji)(ji)(ji)組(zu)(zu)中(zhong)······穿(chuan)孔機(ji)(ji)(ji)軋(ya)(ya)輥(gun)的輥(gun)身長度顯(xian)然要比自動軋(ya)(ya)管機(ji)(ji)(ji)組(zu)(zu)的大。


    為了生產直徑不大的不(bu)銹鋼管，設置和裝有兩個工作輥和上下導板的斜軋機。在這種況下，輔助輥的直徑很小，這樣的軋輥因其強度不夠而不能采用。在自動軋管機組的穿孔機上也裝置上下導板，在這種情況下，可以得到封閉的孔型，因而可以生產較薄的荒管。


   當在(zai)斜軋(ya)機上(shang)軋(ya)制(zhi)時，所軋(ya)制(zhi)的(de)(de)鋼坯的(de)(de)中心線處于軋(ya)輥(gun)(gun)所在(zai)的(de)(de)平面(mian)內（或平面(mian)稍(shao)高）。在(zai)軋(ya)制(zhi)中等尺寸(cun)直徑不銹(xiu)鋼管的(de)(de)荒管時可以裝(zhuang)(zhuang)設(she)上(shang)輔助輥(gun)(gun)以代替上(shang)導板，而保留(liu)下導板。在(zai)軋(ya)制(zhi)大直徑鋼管的(de)(de)荒管時，可以裝(zhuang)(zhuang)設(she)上(shang)下輥(gun)(gun)以代替上(shang)下導板。


   在蘇聯技術(shu)文(wen)獻中不以(yi)曼(man)內斯曼(man)和斯蒂弗爾來命名斜軋穿孔機，而(er)以(yi)與之相配的軋管機和管坯直徑大小來說明(ming)兩者(zhe)的區別(bie)。


（5)《無縫(feng)的(de)(de)(de)故事(shi)》一(yi)書(shu)的(de)(de)(de)第(di)三章是第(di)一(yi)部(bu)分的(de)(de)(de)小結，該書(shu)第(di)一(yi)部(bu)分題為“關于(yu)曼(man)內斯(si)曼(man)和斯(si)蒂(di)弗爾穿(chuan)孔(kong)(kong)(kong)(kong)工藝專利的(de)(de)(de)史話”，但最后(hou)對于(yu)這(zhe)兩(liang)(liang)種(zhong)穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)的(de)(de)(de)區別(bie)卻是不甚了了。書(shu)中涉及這(zhe)兩(liang)(liang)種(zhong)穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)的(de)(de)(de)區別(bie)的(de)(de)(de)敘(xu)述是從(cong)扭變著(zhu)手的(de)(de)(de)，談到了輥型，而(er)且稱桶形軋輥為曼(man)內斯(si)曼(man)穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)的(de)(de)(de)特征(zheng)，但是對導圍(wei)工具卻只字未提(ti)。而(er)德國(guo)學者(zhe)(zhe)卻正好與此(ci)相反。這(zhe)主(zhu)要(yao)表現在：a. 稱桶形軋輥為斯(si)蒂(di)弗爾穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)所用(yong)；b. 提(ti)出主(zhu)要(yao)以(yi)導板導輥來區別(bie)兩(liang)(liang)者(zhe)(zhe)。實際上這(zhe)兩(liang)(liang)種(zhong)穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)的(de)(de)(de)歷史淵源(yuan)在于(yu)專利申(shen)請和后(hou)來的(de)(de)(de)訴訟案(an)，而(er)構成訴訟案(an)的(de)(de)(de)主(zhu)題是“扭變”。實際上這(zhe)完全是托詞，所以(yi)蘇(su)聯學者(zhe)(zhe)的(de)(de)(de)解釋還是比較令(ling)人滿意的(de)(de)(de)，而(er)關于(yu)曼(man)內斯(si)曼(man)穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)和斯(si)蒂(di)弗爾穿(chuan)孔(kong)(kong)(kong)(kong)機(ji)(ji)的(de)(de)(de)提(ti)法權且留下來以(yi)供(gong)閱讀外文資料(liao)時參考。
