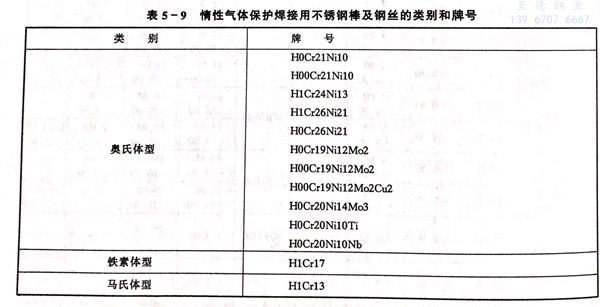

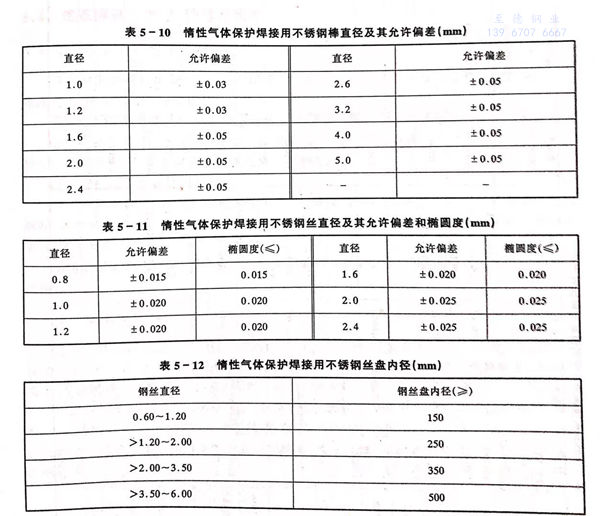

不銹鋼氣體保護焊接方法有如下形式：非熔化極氣體保護電弧焊，即鎢極惰性氣體保護焊（簡稱TIG焊）；熔化極氣體保護電弧焊，包括熔化極惰性氣體保護焊（簡稱MIG焊）和熔化極活性氣體保護焊（簡稱MAG焊）。冶金部頒標準YB/T5091-93規定了惰性氣體保護焊用不銹鋼棒及鋼絲的類別和牌號，見表5-9;對鋼棒直徑、鋼絲直徑和鋼絲盤內徑也有一定要求，分別見表5-10、表5-11和表5-12.其中鋼絲直徑和鋼絲盤內徑是氣體保護熔化極焊接方法提出的特殊要求。鋼絲應規整，不得散亂或成“8”字形。鋼棒長度為1000mm,允許正偏差≤50mm。

  不銹(xiu)鋼氣體保護焊(han)(han)(han)接(jie)(jie)方法中，TIG焊(han)(han)(han)是最為普(pu)遍的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)方法之一。它(ta)是用(yong)(yong)鎢極作為電極，通(tong)(tong)過不加(jia)填充焊(han)(han)(han)絲(si)(si)或加(jia)填充焊(han)(han)(han)絲(si)(si)，在惰性(xing)(xing)氣體保護氣氛中進行的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)。所謂不加(jia)填充焊(han)(han)(han)絲(si)(si)焊(han)(han)(han)接(jie)(jie)，就是將被焊(han)(han)(han)母材(cai)金屬直接(jie)(jie)加(jia)熱熔(rong)(rong)化，待熔(rong)(rong)池凝固(gu)后(hou)直接(jie)(jie)形成(cheng)焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭。它(ta)廣泛應(ying)用(yong)(yong)于薄板的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)。加(jia)填充焊(han)(han)(han)絲(si)(si)焊(han)(han)(han)接(jie)(jie)時，所選用(yong)(yong)的(de)(de)(de)焊(han)(han)(han)絲(si)(si)可(ke)通(tong)(tong)過從母材(cai)金屬裁剪截取(qu)，也可(ke)選用(yong)(yong)表5-9中的(de)(de)(de)專(zhuan)用(yong)(yong)焊(han)(han)(han)絲(si)(si)和(he)鋼棒(bang)。保護氣體選用(yong)(yong)純氬(ya)，它(ta)是一種很好的(de)(de)(de)惰性(xing)(xing)氣體，焊(han)(han)(han)接(jie)(jie)過程中不會氧化，所以焊(han)(han)(han)絲(si)(si)熔(rong)(rong)化后(hou)化學成(cheng)分(fen)(fen)基本不變，即焊(han)(han)(han)絲(si)(si)的(de)(de)(de)化學成(cheng)分(fen)(fen)就是焊(han)(han)(han)縫金屬的(de)(de)(de)化學成(cheng)分(fen)(fen)。TIG焊(han)(han)(han)接(jie)(jie)時熱輸(shu)入小，焊(han)(han)(han)接(jie)(jie)接(jie)(jie)頭強(qiang)度和(he)韌、塑(su)性(xing)(xing)都(dou)優良，很容易滿足各(ge)方面的(de)(de)(de)性(xing)(xing)能要求。

  MIG焊是焊接不銹鋼機械化程度較高的方法之一，適用于薄、中厚度不銹鋼板的焊接。為了改善電弧特性，在Ar氣中混入適量O₂或CO₂,即成為MAG焊接方法。焊接超低碳不銹鋼時不能采用95%Ar+5%CO₂混合氣體，只可采用98%Ar+2%CO₂混合氣體。這是因為CO₂氣的滲入使焊縫增碳，不利于焊接接頭耐腐蝕性能。無論MIG焊，還是MAG焊，必須選用惰性氣體保護焊接用鋼絲。

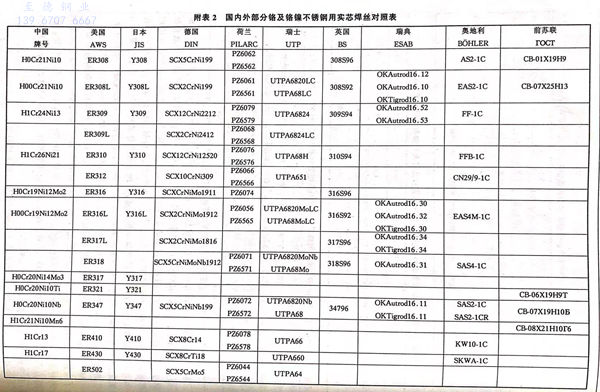

  我國與(yu)部分國家情性氣體保護焊(han)用不(bu)銹(xiu)鋼焊(han)絲(si)對照表見附(fu)表2。
