生(sheng)(sheng)產不(bu)銹鋼(gang)異(yi)型材時(shi)，異(yi)型材的(de)矯(jiao)(jiao)直(zhi)是最困難的(de)工(gong)序之(zhi)一，其(qi)矯(jiao)(jiao)直(zhi)費用損耗在整個生(sheng)(sheng)產成本中占(zhan)很大比重。


 擠壓時，變形的不均勻性、工模具的磨損以及擠壓后不銹鋼型材(cai)的冷卻等都會引起型材的縱向彎曲、扭曲和波紋等缺陷。擠壓不銹鋼型材一般采用壓力矯直機、輥式矯直機或拉伸矯直機進行矯直：


1. 采用(yong)壓力(li)矯直機


 用(yong)立式或臥式、帶機(ji)械或液壓傳(chuan)動的(de)壓力矯(jiao)(jiao)(jiao)直(zhi)機(ji)矯(jiao)(jiao)(jiao)直(zhi)時，采用(yong)“三(san)點矯(jiao)(jiao)(jiao)直(zhi)法”將產(chan)品固定在(zai)兩個支撐點上，反(fan)方向施(shi)加壓力矯(jiao)(jiao)(jiao)正產(chan)品。但矯(jiao)(jiao)(jiao)直(zhi)后產(chan)品仍會(hui)存在(zai)1.5~2.0mm/m的(de)彎曲度(du)(du)。一般壓力矯(jiao)(jiao)(jiao)直(zhi)機(ji)用(yong)于(yu)大(da)彎曲度(du)(du)產(chan)品的(de)預矯(jiao)(jiao)(jiao)直(zhi)或輔助矯(jiao)(jiao)(jiao)直(zhi)，以及用(yong)于(yu)在(zai)平面(mian)上矯(jiao)(jiao)(jiao)直(zhi)橫斷面(mian)剛度(du)(du)較大(da)的(de)型材。


2. 采用輥式矯直機


  輥式矯(jiao)(jiao)(jiao)直(zhi)(zhi)機用(yong)于各(ge)種(zhong)斷面(mian)型(xing)材的(de)冷(leng)矯(jiao)(jiao)(jiao)。型(xing)材矯(jiao)(jiao)(jiao)直(zhi)(zhi)機帶有各(ge)種(zhong)異型(xing)矯(jiao)(jiao)(jiao)直(zhi)(zhi)輥或各(ge)種(zhong)組合矯(jiao)(jiao)(jiao)直(zhi)(zhi)輥，在兩(liang)個框架(jia)之(zhi)間開式懸臂布置或閉式布置。一般采用(yong)七輥或九輥結構的(de)矯(jiao)(jiao)(jiao)直(zhi)(zhi)機矯(jiao)(jiao)(jiao)直(zhi)(zhi)時，型(xing)材在水平方向和垂直(zhi)(zhi)方向受到反復的(de)彎曲(qu)，其彎曲(qu)量與矯(jiao)(jiao)(jiao)直(zhi)(zhi)機的(de)輥數有關。


  德(de)國曼內斯曼·米爾公(gong)司采用的(de)(de)“萬能偏(pian)心輥式矯直(zhi)(zhi)機(ji)”，使被(bei)矯直(zhi)(zhi)的(de)(de)型(xing)材(cai)(cai)在(zai)斷面的(de)(de)各(ge)個(ge)方向(xiang)上(shang)都(dou)受(shou)到彎曲。型(xing)材(cai)(cai)在(zai)經過某(mou)些(xie)機(ji)架時并沒有轉動(dong)(dong)，而是機(ji)架在(zai)與送進(jin)相(xiang)垂直(zhi)(zhi)的(de)(de)方向(xiang)上(shang)有振動(dong)(dong)式的(de)(de)往復移(yi)動(dong)(dong)。機(ji)架的(de)(de)振動(dong)(dong)由偏(pian)心機(ji)構來實現(xian)，被(bei)矯直(zhi)(zhi)的(de)(de)型(xing)材(cai)(cai)則由兩對送進(jin)輥和拉輥送進(jin)。


3. 采用拉伸矯(jiao)直機


  大部分復雜斷面的(de)(de)異型(xing)材(cai)的(de)(de)矯(jiao)直(zhi)都是在(zai)拉(la)伸(shen)(shen)一(yi)扭(niu)(niu)轉矯(jiao)直(zhi)機上進行矯(jiao)直(zhi)的(de)(de)。拉(la)伸(shen)(shen)矯(jiao)直(zhi)機通過一(yi)端的(de)(de)扭(niu)(niu)擰頭和(he)另一(yi)端的(de)(de)拉(la)伸(shen)(shen)頭分別夾緊(jin)被矯(jiao)直(zhi)型(xing)材(cai)的(de)(de)兩端，首先將型(xing)材(cai)扭(niu)(niu)正，然后將型(xing)材(cai)拉(la)伸(shen)(shen)1%~2%的(de)(de)永久變(bian)形量，使型(xing)材(cai)得到扭(niu)(niu)正和(he)矯(jiao)直(zhi)。


  對平直度要求較高(gao)的(de)擠壓薄壁(bi)空心型材，或對翼緣和壁(bi)之間的(de)角度要求較準確的(de)產品，在拉伸矯(jiao)直機矯(jiao)直后，仍(reng)可采(cai)用輥式矯(jiao)直機做(zuo)輔助矯(jiao)直。


  對帶有變距扭曲的(de)擠壓型(xing)材(cai)，拉伸一(yi)扭轉(zhuan)矯直機還設(she)置有可(ke)(ke)更(geng)換的(de)扭轉(zhuan)頭中心托架，托架可(ke)(ke)沿型(xing)材(cai)長(chang)度(du)方向上(shang)自由移動(dong)，以(yi)適應矯直型(xing)材(cai)不同長(chang)度(du)的(de)扭矩變化。


  為了改善矯直(zhi)(zhi)空心(xin)型材時的夾緊，在有的拉伸矯直(zhi)(zhi)機上(shang)采用長度為300~400mm的專用陽模。


  冷(leng)矯(jiao)時(shi)，材(cai)(cai)料的塑性較低(di)，可采(cai)用(yong)溫(wen)矯(jiao)或熱矯(jiao)。用(yong)電流直(zhi)接通過(guo)矯(jiao)直(zhi)型材(cai)(cai)的方(fang)法，在拉伸(shen)矯(jiao)直(zhi)機上實現(xian)型材(cai)(cai)的加(jia)熱。熱矯(jiao)后(hou)，型材(cai)(cai)上殘留的玻璃潤滑劑和(he)型材(cai)(cai)冷(leng)卻(que)時(shi)產(chan)生的大部分氧化鐵皮被破(po)碎并剝離(li)，有利(li)于隨后(hou)的噴丸和(he)酸洗等清除工序。


  加熱(re)溫(wen)度(du)、金屬(shu)的變形抗力和擠(ji)(ji)壓(ya)的持續時間對(dui)擠(ji)(ji)壓(ya)型材的尺寸(cun)精(jing)度(du)都有、定的影響，當這些不利因素組合在一(yi)起時，導致異型工模(mo)具(ju)磨損(sun)增加、擠(ji)(ji)壓(ya)產品精(jing)度(du)降低。此(ci)外，工模(mo)具(ju)的制造(zao)精(jing)度(du)和潤(run)滑劑的種(zhong)類對(dui)型材的尺寸(cun)精(jing)度(du)也(ye)會產生一(yi)定的影響。


  為了提高擠壓不銹鋼型材的尺寸精(jing)度(du)和(he)表面(mian)(mian)光潔度(du)，將型材通過一道或多道次的冷卻或冷軋加工后，可以(yi)得到尺寸精(jing)度(du)達0.10~0.05mm,表面(mian)(mian)光潔度(du)達5~7級的精(jing)密型材。該(gai)精(jing)密異型材無(wu)需經過附加的表面(mian)(mian)機加工而直(zhi)接用于(yu)機器制造(zao)業以(yi)及其(qi)他(ta)工業部門。因(yin)此，一般在公差和(he)表面(mian)(mian)質量要求特(te)別嚴格的情況下才需要進(jin)行冷矯加工。

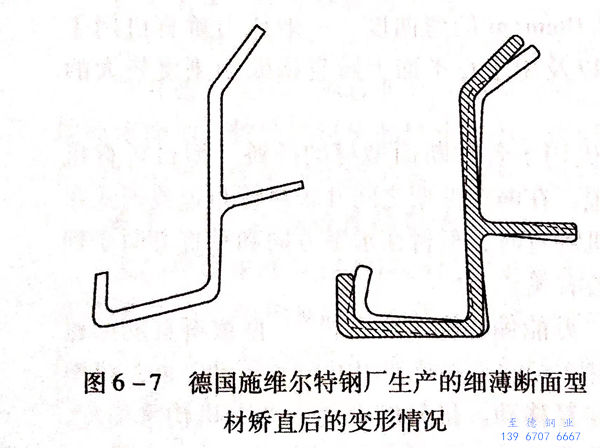

  對(dui)于(yu)一些細薄(bo)斷(duan)(duan)面(mian)的(de)(de)(de)產品擠壓時(shi)，型(xing)材(cai)(cai)(cai)離開擠壓模時(shi)的(de)(de)(de)溫度還很高，制品通常仍處于(yu)很軟的(de)(de)(de)狀態(tai)，因(yin)此可能由于(yu)異型(xing)材(cai)(cai)(cai)在移動的(de)(de)(de)過程(cheng)中產生(sheng)變(bian)(bian)形(xing)，或(huo)因(yin)熱應(ying)力的(de)(de)(de)改變(bian)(bian)而造成卷曲。德國施(shi)維爾特鋼廠生(sheng)產的(de)(de)(de)細薄(bo)斷(duan)(duan)面(mian)型(xing)材(cai)(cai)(cai)矯(jiao)直(zhi)(zhi)后（用輥(gun)式矯(jiao)直(zhi)(zhi)機消(xiao)除畸形(xing)）的(de)(de)(de)變(bian)(bian)形(xing)情況如圖6-7所示(shi)。圖6-7中帶斜(xie)線(xian)的(de)(de)(de)矩形(xing)斷(duan)(duan)面(mian)只能是在輥(gun)式矯(jiao)直(zhi)(zhi)機矯(jiao)直(zhi)(zhi)后得到(dao)。用輥(gun)式矯(jiao)直(zhi)(zhi)機不能矯(jiao)正的(de)(de)(de)斷(duan)(duan)面(mian)要用液(ye)壓拉(la)力矯(jiao)直(zhi)(zhi)機來(lai)矯(jiao)直(zhi)(zhi)。擠壓不銹鋼型(xing)材(cai)(cai)(cai)在拉(la)伸矯(jiao)直(zhi)(zhi)時(shi)，殘(can)留在表面(mian)上的(de)(de)(de)玻璃(li)潤滑(hua)劑幾乎都會崩落；即使還殘(can)留少量的(de)(de)(de)小(xiao)塊(kuai)玻璃(li)，也可以通過噴丸清(qing)除。經處理(li)后的(de)(de)(de)擠壓型(xing)材(cai)(cai)(cai)的(de)(de)(de)表面(mian)質(zhi)量可以與軋制鋼材(cai)(cai)(cai)相(xiang)比。
