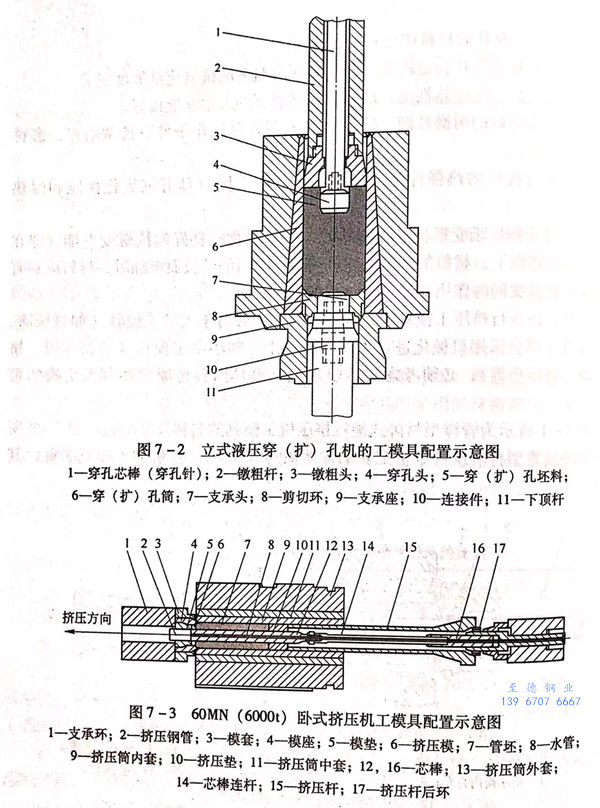

不銹(xiu)鋼(gang)管擠(ji)壓過(guo)程的工(gong)模具配置如圖7-3所示，可用以研究不同的擠(ji)壓方法，以及(ji)各種結構配置的擠(ji)壓工(gong)模具的實(shi)際工(gong)況條件(jian)。在每一個久久99國產精品久久99果凍傳媒:不銹鋼管擠(ji)壓(ya)(ya)周期的循環中(zhong)，與加熱到高(gao)溫的坯(pi)料(liao)直接(jie)接(jie)觸(chu)的工(gong)具(ju)(ju)稱為(wei)(wei)變(bian)(bian)形(xing)模(mo)具(ju)(ju)，包括擠(ji)壓(ya)(ya)筒內襯、擠(ji)壓(ya)(ya)模(mo)、擠(ji)壓(ya)(ya)墊(dian)、芯棒(bang)、擠(ji)壓(ya)(ya)桿(gan)（擠(ji)壓(ya)(ya)桿(gan)屬于大型變(bian)(bian)形(xing)模(mo)具(ju)(ju)，雖然沒(mei)和(he)高(gao)溫坯(pi)料(liao)直接(jie)接(jie)觸(chu)，但其(qi)由擠(ji)壓(ya)(ya)墊(dian)保(bao)護(hu)傳送高(gao)壓(ya)(ya)，有(you)些小型擠(ji)壓(ya)(ya)機擠(ji)壓(ya)(ya)時擠(ji)壓(ya)(ya)桿(gan)直接(jie)接(jie)觸(chu)坯(pi)料(liao)）；而不直接(jie)與變(bian)(bian)形(xing)金屬接(jie)觸(chu)的工(gong)具(ju)(ju)稱為(wei)(wei)輔助工(gong)具(ju)(ju)，包括擠(ji)壓(ya)(ya)筒、中(zhong)套、外套、模(mo)座、模(mo)套、模(mo)支承、芯棒(bang)連桿(gan)、芯棒(bang)支承、擠(ji)壓(ya)(ya)桿(gan)后支承等。將(jiang)變(bian)(bian)形(xing)模(mo)具(ju)(ju)和(he)輔助工(gong)具(ju)(ju)統稱為(wei)(wei)工(gong)模(mo)具(ju)(ju)。




 不銹鋼管擠壓(ya)工(gong)模具(ju)(ju)還有(you)其他的分(fen)類方法，如將工(gong)模具(ju)(ju)分(fen)別(bie)稱為運(yun)動(dong)(dong)(dong)部(bu)(bu)件工(gong)具(ju)(ju)和不運(yun)動(dong)(dong)(dong)部(bu)(bu)件工(gong)具(ju)(ju)。這是根(gen)據在擠壓(ya)過程中，工(gong)模具(ju)(ju)部(bu)(bu)件所處的運(yun)動(dong)(dong)(dong)和不運(yun)動(dong)(dong)(dong)狀態來(lai)進行(xing)分(fen)類的。


 尼科波爾南方不銹(xiu)鋼管(guan)廠則將擠壓(ya)工(gong)模具(ju)分為操(cao)作(zuo)工(gong)具(ju)和(he)輔(fu)助(zhu)工(gong)具(ju)。直接(jie)接(jie)觸高溫變形金(jin)屬的部件稱為操(cao)作(zuo)工(gong)具(ju)，如擠壓(ya)筒內(nei)襯、擠壓(ya)模、芯棒(bang)、擠壓(ya)墊、擠壓(ya)桿；而不直接(jie)接(jie)觸高溫變形金(jin)屬的部件稱為輔(fu)助(zhu)工(gong)具(ju)，如座、套、環(huan)、支承、連桿等(deng)。


在不(bu)同(tong)(tong)(tong)結構的(de)(de)擠(ji)壓機上(shang)，上(shang)述擠(ji)壓工模具由(you)于其在擠(ji)壓機上(shang)固定方法(fa)的(de)(de)不(bu)同(tong)(tong)(tong)，做成不(bu)同(tong)(tong)(tong)的(de)(de)形式。


 在老式結構的(de)擠(ji)(ji)壓(ya)機(ji)(ji)(ji)上，所有的(de)工模具由專門的(de)液(ye)壓(ya)缸或機(ji)(ji)(ji)械裝置將其從擠(ji)(ji)壓(ya)機(ji)(ji)(ji)的(de)前梁(liang)中拉出或推(tui)進，并用以使擠(ji)(ji)壓(ya)墊、擠(ji)(ji)壓(ya)制(zhi)品和壓(ya)余進行分離，檢(jian)查擠(ji)(ji)壓(ya)模及其固定裝置的(de)狀況，并且在必(bi)要時(shi)更(geng)換(huan)擠(ji)(ji)壓(ya)工模具。上海異形鋼管廠的(de)15MN(1500t)擠(ji)(ji)壓(ya)機(ji)(ji)(ji)就是這種結構形式。


 在現(xian)代結(jie)構(gou)(gou)的擠(ji)壓(ya)(ya)(ya)機(ji)上(shang)，將工模具部件(jian)制造成(cheng)旋(xuan)轉結(jie)構(gou)(gou)的形(xing)(xing)式(shi)(shi)，或者(zhe)橫向移動的壓(ya)(ya)(ya)模部件(jian)結(jie)構(gou)(gou)形(xing)(xing)式(shi)(shi)，也(ye)稱抽(chou)屜(ti)式(shi)(shi)結(jie)構(gou)(gou)模架(jia)。在這種擠(ji)壓(ya)(ya)(ya)機(ji)上(shang)，更換(huan)和固定模子(zi)時(shi)，擠(ji)壓(ya)(ya)(ya)機(ji)不(bu)必停止(zhi)工作。旋(xuan)轉式(shi)(shi)模架(jia)或抽(chou)屜(ti)式(shi)(shi)模架(jia)，在更換(huan)擠(ji)壓(ya)(ya)(ya)模時(shi)，不(bu)需要附加的消耗(hao)工作時(shi)間(jian)，并且可以輪流地使用2個擠(ji)壓(ya)(ya)(ya)模。在更換(huan)擠(ji)壓(ya)(ya)(ya)模的同時(shi)，完成(cheng)某(mou)些輔助(zhu)工序(xu)。


 旋(xuan)轉式雙擠(ji)(ji)(ji)壓(ya)筒(tong)和旋(xuan)轉式雙穿孔(kong)(kong)筒(tong)結(jie)構形式的(de)(de)工作原理(li)也是(shi)(shi)如此，一(yi)個擠(ji)(ji)(ji)壓(ya)（穿孔(kong)(kong)）筒(tong)在(zai)擠(ji)(ji)(ji)壓(ya)（穿孔(kong)(kong)）中(zhong)心(xin)線上(shang)(shang)進行擠(ji)(ji)(ji)壓(ya)（穿孔(kong)(kong)）；另一(yi)個擠(ji)(ji)(ji)壓(ya)（穿孔(kong)(kong)）筒(tong)則旋(xuan)轉到中(zhong)心(xin)線外，完成清(qing)掃、冷(leng)卻(que)和裝料等輔(fu)助工序(xu)，不(bu)需要(yao)附(fu)加的(de)(de)消耗工作時間。俄羅斯伏爾加不(bu)銹鋼(gang)管廠的(de)(de)55MN(5500t)擠(ji)(ji)(ji)壓(ya)機(ji)和美國(guo)的(de)(de)Lone Star 鋼(gang)管廠的(de)(de)55MN(5500t)擠(ji)(ji)(ji)壓(ya)機(ji)都是(shi)(shi)這(zhe)種結(jie)構形式。原上(shang)(shang)海第(di)五鋼(gang)鐵(tie)廠的(de)(de)4000t擠(ji)(ji)(ji)壓(ya)機(ji)也是(shi)(shi)采(cai)用這(zhe)種結(jie)構。
