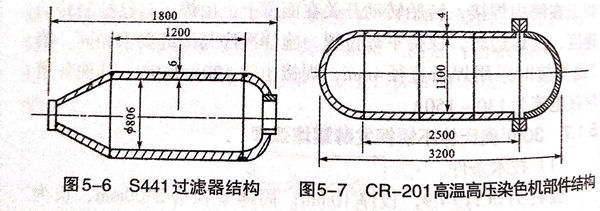

化纖設備S441過濾(lv)器結構如圖5-6所示，其(qi)材(cai)質(zhi)為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊(han)接設(she)備

  采用LH-300型等離子(zi)弧焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊(han)接參數

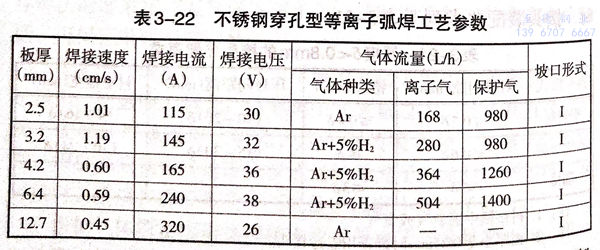

  等離子弧焊焊接參數(shu)見表3-22.

3. 焊接工藝要(yao)點

 ①. 坡口(kou)形(xing)式為Ⅰ形(xing)。板材經剪床下料(liao)，使用丙酮清除油污后即可進行裝配、焊(han)接。

 ②. 接頭裝配(pei)時不留間(jian)隙，使(shi)剪(jian)口方向一致（剪(jian)口向上），進(jin)行裝配(pei)定位，定位焊縫間(jian)距≤300mm。

 ③. 直縫及簡(jian)體縱縫在焊接卡具(ju)中焊接并裝有引弧(hu)板及引出板。

 ④. 筒體環縫焊(han)接接頭處有30mm左(zuo)右的重(zhong)疊(die)，熄(xi)弧時(shi)焊(han)件(jian)停轉，電流(liu)、氣流(liu)同時(shi)衰減(jian)，并且電流(liu)衰減(jian)較(jiao)慢，焊(han)絲繼續送(song)進以填滿弧坑。

 ⑤. 為(wei)保(bao)證(zheng)焊接質(zhi)量及(ji)合理(li)使用保(bao)護(hu)氣(qi)體，焊縫(feng)的保(bao)護(hu)形式采用以下幾種：焊縫(feng)背面為(wei)分(fen)段跟蹤通氣(qi)保(bao)護(hu)；焊縫(feng)正面附加拖(tuo)罩(zhao)(zhao)保(bao)護(hu)。直(zhi)形及(ji)弧(hu)形拖(tuo)罩(zhao)(zhao)長度均(jun)為(wei)150mm,分(fen)別用于(yu)直(zhi)縫(feng)及(ji)環縫(feng)焊接，弧(hu)形拖(tuo)罩(zhao)(zhao)半徑(jing)為(wei)焊件半徑(jing)加5~8mm.

4. 焊接質量分(fen)析

  接頭抗拉(la)強度(du)為580~590MPa,冷(leng)彎角α>120°.接頭經(jing)檢(jian)驗無裂紋。經(jing)腐蝕試(shi)驗及金相(xiang)分析，焊縫質量達到(dao)產品的技(ji)術要(yao)求。
