1. 技術條(tiao)件

板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.

2. 焊接工藝(yi)規范(fan)

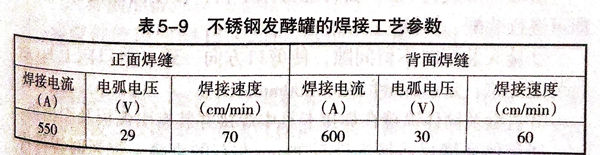

 采(cai)用Ⅰ形(xing)坡口(kou)，根部間隙(xi)為4mm,坡口(kou)及兩側50mm以內清理干(gan)(gan)凈，不得有油污及雜質；焊絲為H0Cr21Ni10,直徑為4mm;焊劑為HJ260,250℃烘干(gan)(gan)并保溫(wen)2h;電源(yuan)為直流反接；工藝(yi)參(can)數見表5-9.

 為防止475℃脆化及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。

 焊后進(jin)(jin)(jin)行焊縫外(wai)觀檢驗(yan)(yan)，然后進(jin)(jin)(jin)行20%的X射線(xian)探(tan)傷，且符合(he)JB4730-1994《壓力(li)(li)容器無(wu)損檢測(ce)》Ⅱ級要(yao)求，同時對工(gong)藝(yi)進(jin)(jin)(jin)行檢查：進(jin)(jin)(jin)行X射線(xian)探(tan)傷和(he)力(li)(li)學(xue)性能試驗(yan)(yan)，合(he)格后進(jin)(jin)(jin)行整體(ti)水(shui)壓試驗(yan)(yan)，試驗(yan)(yan)壓力(li)(li)為0.31MPa.
