對55mm厚304不銹鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋弧(hu)焊的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹(xiu)鋼(gang)厚板焊接產品提供可靠的依據。


1. 材料(liao)的選用


  選(xuan)用母(mu)材為(wei)常用的304不銹(xiu)鋼板進(jin)行埋弧焊(han)(han)接，板材尺寸為(wei)350mmx200mmx55mm。其化學(xue)成(cheng)分和(he)力學(xue)性能見表(biao)3-64。焊(han)(han)接材料(liao)選(xuan)用ER308L（相(xiang)當于我國牌號H03Cr21Ni10Si）焊(han)(han)絲(si)，直徑為(wei)4mm，其成(cheng)分見表(biao)3-65，焊(han)(han)劑選(xuan)用燒結(jie)焊(han)(han)劑SJ601。與ER308L焊(han)(han)絲(si)配(pei)合使用，可使焊(han)(han)接工藝性良好、焊(han)(han)縫(feng)成(cheng)形美觀、脫渣容易。


表 64.jpg



2. 焊(han)接工藝(yi)的選(xuan)用


  選用ZX7-1000M埋弧焊(han)機(ji)焊(han)接304不銹鋼板，采用對接接頭(tou)，開30°坡口，留2mm鈍邊，焊(han)前(qian)將(jiang)坡口兩側20～30mm范(fan)圍內(nei)的水分油污(wu)等(deng)有(you)害(hai)雜質應清理干(gan)凈，并(bing)通過打磨呈(cheng)現出金屬光澤(ze)；焊(han)絲表面也應清除油污(wu)、有(you)害(hai)雜質，保持(chi)光亮(liang)。

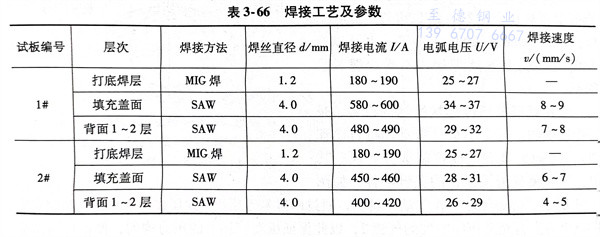

  焊(han)接(jie)(jie)時焊(han)縫(feng)兩頭加引弧板(ban)，并預(yu)留24°～25°左右的(de)反變形量。首先用MIG焊(han)進(jin)行(xing)打底(di)焊(han)接(jie)(jie)；然后采用埋弧焊(han)，按焊(han)接(jie)(jie)工(gong)藝評定(ding)后的(de)焊(han)接(jie)(jie)參數(shu)，見表3-66，進(jin)行(xing)多(duo)層多(duo)道焊(han)接(jie)(jie)直(zhi)到坡口填滿；其后對焊(han)縫(feng)坡口反面刨槽清根處(chu)理(li)，再用埋弧焊(han)焊(han)1～2層填滿即可。1＃試(shi)板(ban)焊(han)接(jie)(jie)32道，2＃試(shi)板(ban)焊(han)接(jie)(jie)39道。


表 66.jpg


3. 試驗結果分析


  a. 焊接(jie)接(jie)頭(tou)力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及 GB/T2650-2008標準進行拉伸、彎曲和沖擊試(shi)驗，全部合格(ge)。


  b. 顯微硬(ying)度的測定(ding) 焊縫區(qu)與母(mu)材(cai)硬(ying)度值接(jie)近或低(di)于兩側焊接(jie)熱影響區(qu)的硬(ying)度值，但(dan)總(zong)體上硬(ying)度值相差不大(da)，未(wei)發生明顯組織脆化現象。


  c. 焊接(jie)接(jie)頭的微(wei)觀組(zu)織分析 顯微(wei)組(zu)織均為奧氏(shi)體＋粒狀碳(tan)化物＋少量鐵素體，在(zai)熔合(he)線附近組(zu)織有所粗(cu)化，但(dan)未出(chu)現明顯的粗(cu)大（貫通）柱晶。此(ci)外，熱影響(xiang)區較窄，母材顯微(wei)組(zu)織比較均勻。這說明所選擇(ze)的焊接(jie)工藝參數相(xiang)對較合(he)理，避免(mian)了熱輸(shu)入過大帶來的不(bu)利影響(xiang)。


對于厚(hou)55mm的304不銹鋼（我(wo)國標(biao)準(zhun)牌號為06Cr19Ni10鋼板），采用(yong)埋弧焊(han)(han)(han)(han)的方法，用(yong)ER308L焊(han)(han)(han)(han)絲和SJ601 焊(han)(han)(han)(han)劑作為焊(han)(han)(han)(han)接(jie)(jie)材(cai)料，選用(yong)上述的焊(han)(han)(han)(han)接(jie)(jie)工藝(yi)和參數進行焊(han)(han)(han)(han)接(jie)(jie)，其焊(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭抗拉強(qiang)度、彎(wan)曲(qu)性能及沖擊吸收(shou)功均(jun)獲得良(liang)(liang)好效果，完全滿足圖樣設計要求。顯微硬度測量及顯微組織觀察表明：焊(han)(han)(han)(han)縫與母材(cai)結合良(liang)(liang)好，未出現裂紋等缺陷、無晶間腐蝕傾向、焊(han)(han)(han)(han)后未出現嚴(yan)重晶粒粗化現象。
