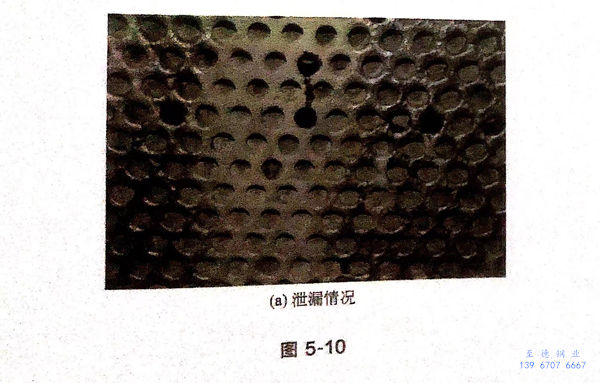

廢熱鍋爐是應用非常廣泛的一種換熱器，在不銹鋼(gang)換熱管和管板連接處發生應力腐蝕的案例非常多。圖5-10是一廢熱鍋爐發生泄漏的位置，位于換熱管和管板連接處，如圖5-10(a)所示。在上次的檢修過程中也發現了泄漏點，采用堵管的方式進行了處理，如圖5-10(b)所示。

1. 換熱管材料：06Cr18Ni11Ti.

2. 換(huan)熱管尺寸： 25mm×2mm.

3. 工作環(huan)境

  殼程：過熱蒸汽。

  管程：水煤氣（H₂、CO、CO₂、H₂S、NH₃、H₂O等）。

  失效情況：不銹鋼換熱管和管板(ban)連接處的管內有水滲入，如(ru)圖5-10所示。

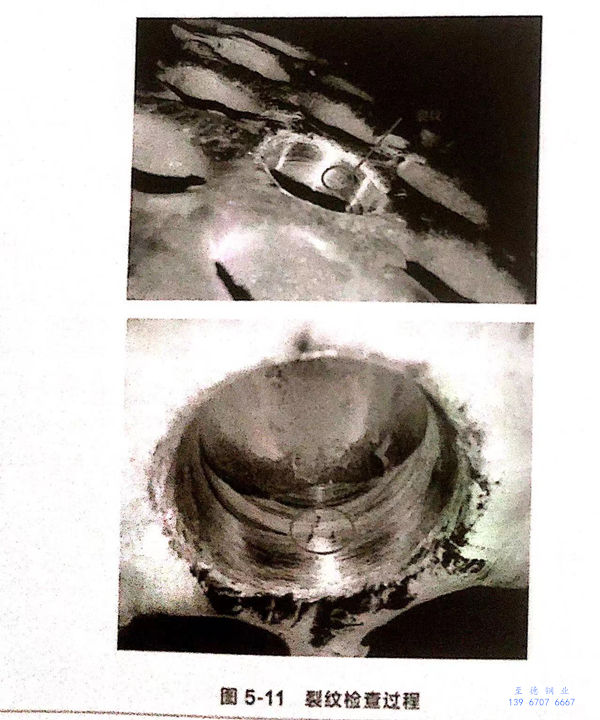

 對(dui)泄漏位置打(da)磨后，在管內壁(bi)發現裂紋(wen)，隨著深入打(da)磨，裂紋(wen)寬(kuan)度逐漸增大(da)，如(ru)圖5-11所示，說明裂紋(wen)起源于換熱管外壁(bi)。

 4. 分析過(guo)程

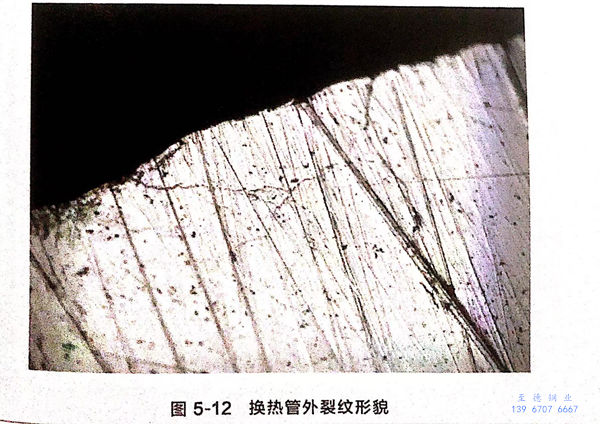

 切割(ge)一(yi)段(duan)泄漏的(de)換熱管進行分析。肉眼觀察到(dao)換熱管外壁有(you)一(yi)凹(ao)坑(keng)，從凹(ao)坑(keng)位置開始打磨，在顯微鏡下觀察到(dao)樹枝狀裂紋，如圖5-12所(suo)示。

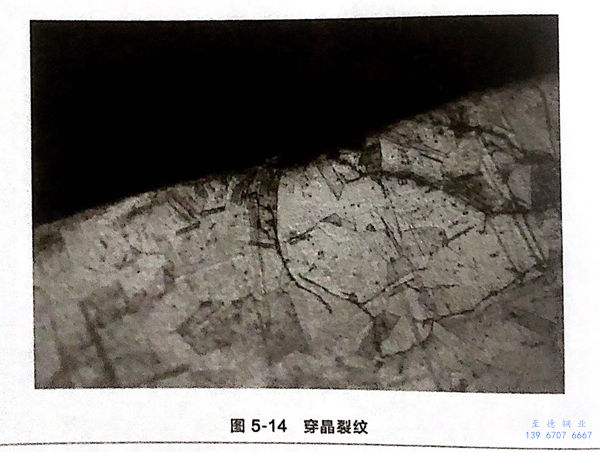

 材料的金(jin)相(xiang)組織為典型的奧氏體(ti)組織，如(ru)(ru)圖5-13所示(shi)。在顯(xian)微(wei)鏡(jing)下觀察到有明(ming)顯(xian)的穿晶(jing)裂(lie)紋，如(ru)(ru)圖5-14所示(shi)。

 同時(shi)，在廢熱鍋爐(lu)進口水中檢測出氯離子，綜合分析可判斷：不(bu)銹鋼(gang)換熱管泄漏是由應力腐蝕開裂引起的(de)。
