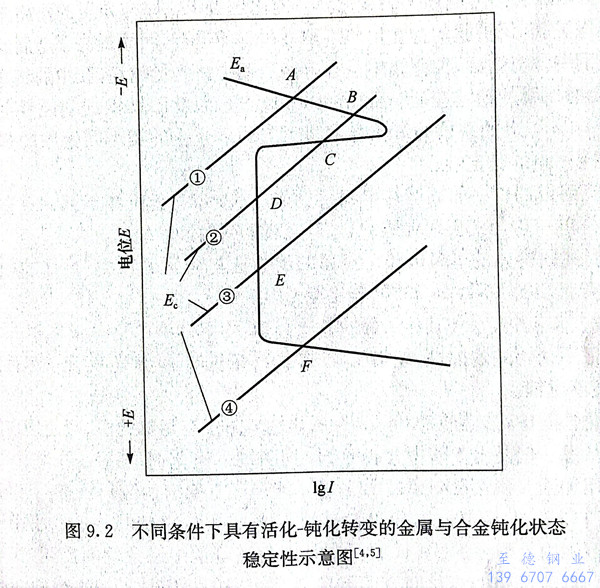

由圖(tu)9.2可以看出在不(bu)同(tong)條件(jian)下電(dian)化學腐蝕的四(si)種狀(zhuang)態(tai)：

  第一(yi)種狀態（圖9.2①）是陽極(ji)電(dian)位Ea和陰極(ji)電(dian)位E。僅有(you)一(yi)個交(jiao)點A，即僅有(you)一(yi)個穩定(ding)態E。不超過初(chu)始鈍化電(dian)位Ep，此時金屬(shu)處于活化狀態，腐(fu)蝕(shi)電(dian)流(liu)強度(du)較大，因(yin)而腐(fu)蝕(shi)速率較大。鐵在稀硫酸中的(de)腐(fu)蝕(shi)是一(yi)個典型的(de)例子。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹鋼(gang)（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第(di)三種(zhong)狀態（圖9.2③）是(shi)E。和(he)E。交于E點(dian)，只(zhi)有一個(ge)鈍(dun)(dun)化(hua)穩(wen)(wen)定(ding)電位，這(zhe)表(biao)明金屬或合金只(zhi)在(zai)鈍(dun)(dun)化(hua)狀態是(shi)穩(wen)(wen)定(ding)的，它能夠自動鈍(dun)(dun)化(hua)，此時的腐蝕速率很小。不銹鋼在(zai)硝酸(suan)中便是(shi)這(zhe)種(zhong)情況。

  第(di)四種狀態（圖9.2④）是(shi)E。和E。交于(yu)F，處于(yu)過(guo)鈍(dun)化區，Er超過(guo)了過(guo)鈍(dun)化電(dian)位(wei)Er，金屬(shu)處于(yu)過(guo)鈍(dun)化狀態，有較高的腐(fu)蝕速率(lv)。鉻不銹鋼(gang)在濃縮硝酸(suan)中就會產(chan)生過(guo)鈍(dun)化。

  不銹鋼只(zhi)有在第(di)三種狀(zhuang)態，即(ji)處于鈍(dun)化狀(zhuang)態，才是耐(nai)腐蝕(shi)的。
