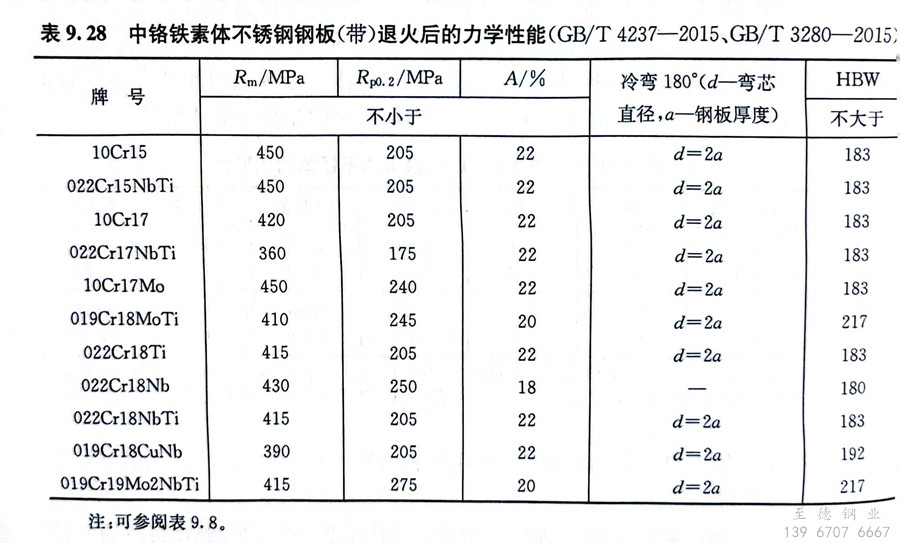

10Cr15是一種中鉻鐵素體不銹(xiu)鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不(bu)銹(xiu)鋼用(yong)于建筑(zhu)內裝飾、重油燃(ran)燒室部件(jian)(jian)、家(jia)庭用(yong)具、家(jia)用(yong)電器部件(jian)(jian)。該鋼的韌脆轉變(bian)溫(wen)(wen)度在室溫(wen)(wen)以(yi)(yi)上(shang)，對缺口敏感，不(bu)適于做室溫(wen)(wen)以(yi)(yi)下的承載零件(jian)(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼(gang)可以焊接(jie)，在(zai)(zai)碳(tan)含(han)量(liang)較高而鉻含(han)量(liang)較低(di)時，其組(zu)織結構為鐵素體(ti)十少量(liang)珠光體(ti)或鐵素體(ti)十碳(tan)化物(wu)。由于它的(de)韌脆轉變(bian)溫度在(zai)(zai)室(shi)(shi)溫以上，且對缺(que)口敏(min)感，不適宜制作室(shi)(shi)溫以下(xia)承受載荷(he)的(de)設(she)備和部件，通常使用的(de)鋼(gang)材(cai)截(jie)面尺(chi)寸不允許超過4mm。

  10Cr17 不銹鋼有晶間腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不(bu)銹鋼在大(da)氣(qi)、水蒸(zheng)氣(qi)等(deng)介質中具(ju)有不(bu)銹性，當(dang)介質中含有較多氯離(li)子時(shi)，則耐銹性不(bu)足，在氧化(hua)性類(lei)溶(rong)液中有良好的耐蝕性，尤其在稀硝(xiao)酸(suan)中。該鋼主要用于(yu)生(sheng)產硝(xiao)酸(suan)、氨酸(suan)的化(hua)工(gong)設備，也可(ke)用于(yu)制造(zao)食品和釀酒(jiu)的設備、管(guan)道(dao)，薄板廣泛用于(yu)建筑內裝修(xiu)、日用辦公設備、廚房器(qi)(qi)具(ju)、汽車裝修(xiu)、氣(qi)體燃燒器(qi)(qi)等(deng)。
