019Cr25Mo4Ni4NbTi 簡稱25-4-4，是1974年瑞典開發的一種超級鐵素體不銹鋼(gang)，并經過不斷的改進而成。由于C＋N≤0.025％，并加入了Nb＋Ti，防止了晶間腐蝕傾向，并且具有低的韌脆轉變溫度和較高的室溫韌性。該鋼的耐點蝕和耐縫(feng)隙腐蝕的性能優良。當溫度不大于100℃，水中Cl-濃度不大于30％時，該鋼不產生氯化物應力腐蝕。

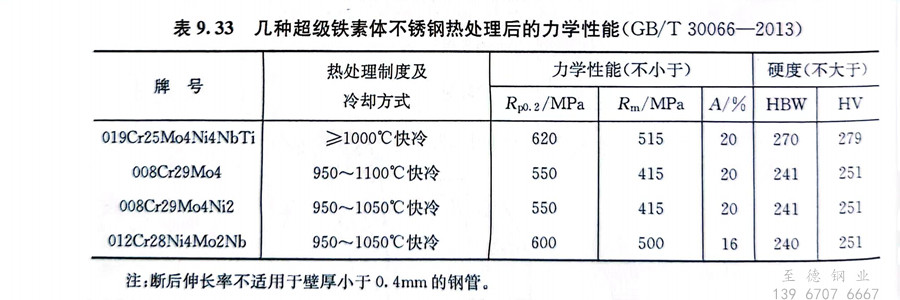

 019Cr25Mo4Ni4NbTi 鋼(gang)(gang)(gang)(gang)的(de)冷、熱加工性能良好。由于該(gai)鋼(gang)(gang)(gang)(gang)的(de)屈(qu)服強度高，為奧(ao)氏體不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)的(de)2～3倍(bei)，故在冷成(cheng)(cheng)形(xing)的(de)最初(chu)階段需(xu)要較大的(de)能量(liang)，而(er)隨后又由于該(gai)鋼(gang)(gang)(gang)(gang)的(de)冷作硬化傾向低(di)，一般不(bu)需(xu)要進(jin)行中間退火。該(gai)鋼(gang)(gang)(gang)(gang)不(bu)適宜拉伸成(cheng)(cheng)形(xing)。表9.33為幾種超級鐵素(su)體不(bu)銹(xiu)鋼(gang)(gang)(gang)(gang)的(de)熱處(chu)理制度及其力學性能。


表 33.jpg


 019Cr25Mo4Ni4NbTi 鋼有良好的可(ke)焊(han)性，焊(han)前(qian)不(bu)需預(yu)熱(re)(re)，焊(han)后不(bu)需熱(re)(re)處(chu)理，焊(han)接接頭無晶間腐蝕(shi)傾向。
