大部分常用鎳鉻系奧氏體不銹鋼(gang)自高溫奧氏體狀態冷至室溫獲得的奧氏體基體組織都是亞穩定的，當繼續冷卻到室溫以下更低的溫度，或者經受冷變形，其中的一部分或大部分奧氏體會發生馬氏體轉變，變成馬氏體組織。不銹鋼中馬氏體有兩種形態：體心立方的a'馬氏體，呈鐵磁性；六方結構的ε馬氏體，為非鐵磁性。由于ε馬氏體總是與a'馬氏體伴隨而出現，有人認為ε馬氏體是γ→a＇過程中的一種過渡相，也有人認為ε馬氏體是一種獨立相。
馬氏體轉變(bian)受(shou)鋼的(de)化學成分、溫(wen)度(du)、冷變(bian)形量及(ji)變(bian)形速率的(de)影響。
曾對不(bu)同(tong)成(cheng)分的(de)(de)Fe-Mn-Cr-Ni合金的(de)(de)馬氏(shi)體相(xiang)(xiang)(xiang)變(bian)(bian)(bian)進行過研究（含0.03％C、0.01％～0.03％Si、0.006％～0.019％N、0.012％～0.10％Al）：含20％Mn的(de)(de)Fe-Mn合金自1050℃水(shui)冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫，發(fa)(fa)生(sheng)γ→E轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)，相(xiang)(xiang)(xiang)約(yue)為(wei)(wei)(wei)(wei)40％，再冷(leng)(leng)(leng)(leng)卻至(zhi)-196℃，y相(xiang)(xiang)(xiang)幾乎全部(bu)轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，只生(sheng)成(cheng)少量(liang)(liang)的(de)(de)α'相(xiang)(xiang)(xiang)。成(cheng)分為(wei)(wei)(wei)(wei)Fe-5％Mn-15％Cr-9％Ni合金自1050℃水(shui)冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫，10min后冷(leng)(leng)(leng)(leng)至(zhi)-196℃，不(bu)發(fa)(fa)生(sheng)馬氏(shi)體相(xiang)(xiang)(xiang)變(bian)(bian)(bian)，仍(reng)為(wei)(wei)(wei)(wei)100％的(de)(de)y相(xiang)(xiang)(xiang)；冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫，再在(zai)20℃下施以(yi)40％冷(leng)(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)(xing)，將發(fa)(fa)生(sheng)γ→ε＋α＇的(de)(de)轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)(liang)約(yue)為(wei)(wei)(wei)(wei)20％，其中約(yue)2/3為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，1/3為(wei)(wei)(wei)(wei)α＇相(xiang)(xiang)(xiang)；如(ru)果(guo)自1050℃水(shui)冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫后，再在(zai)-196℃下施以(yi)40％的(de)(de)冷(leng)(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)(xing)，發(fa)(fa)生(sheng)γ→e＋α'的(de)(de)轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)(liang)近(jin)90％，其中約(yue)1/4為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，3/4為(wei)(wei)(wei)(wei)a'相(xiang)(xiang)(xiang)。成(cheng)分為(wei)(wei)(wei)(wei)Fe-20％Cr-12％Ni的(de)(de)合金自1050℃水(shui)冷(leng)(leng)(leng)(leng)，10min后冷(leng)(leng)(leng)(leng)至(zhi)-196℃，不(bu)發(fa)(fa)生(sheng)馬氏(shi)體相(xiang)(xiang)(xiang)變(bian)(bian)(bian)，冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫在(zai)20℃下施以(yi)40％的(de)(de)冷(leng)(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)(xing)，僅發(fa)(fa)生(sheng)γ→E轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)，相(xiang)(xiang)(xiang)約(yue)為(wei)(wei)(wei)(wei)10％；如(ru)果(guo)冷(leng)(leng)(leng)(leng)至(zhi)室(shi)溫后再在(zai)-196℃下施以(yi)40％的(de)(de)冷(leng)(leng)(leng)(leng)變(bian)(bian)(bian)形(xing)(xing)(xing)，將發(fa)(fa)生(sheng)γ→ε＋α轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)，轉(zhuan)(zhuan)(zhuan)變(bian)(bian)(bian)量(liang)(liang)約(yue)為(wei)(wei)(wei)(wei)55％，15％為(wei)(wei)(wei)(wei)ε相(xiang)(xiang)(xiang)，40％為(wei)(wei)(wei)(wei)α'相(xiang)(xiang)(xiang)。

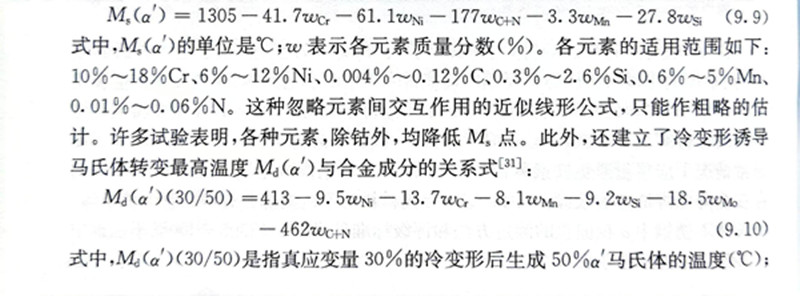

對于(yu)奧氏體(ti)不銹(xiu)鋼的(de)馬氏體(ti)轉變的(de)臨界溫度M3，已(yi)建立(li)起若干Ms，點（a'）與合金(jin)成分關系(xi)的(de)經驗公式，下面是其中的(de)一個(ge)表達式：
上面(mian)兩個公式說明，奧(ao)氏(shi)體(ti)不銹鋼中合金(jin)元素含(han)量越(yue)高(gao)，馬氏(shi)體(ti)點就(jiu)越(yue)低，馬氏(shi)體(ti)轉變(bian)就(jiu)越(yue)不容易發(fa)生。

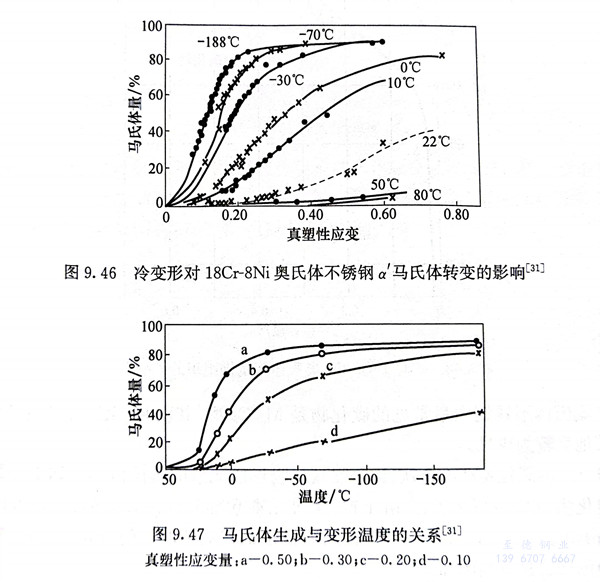

在18Cr-8Ni奧氏體不銹鋼中，α'馬氏體形成量隨冷變形量加大和變形溫度降低而增多，如圖9.46和圖9.47所示。可以看出，在每一變形溫度下，α'馬氏體含量隨冷變形量加大而增長到一定數值后將趨于飽和。隨變形溫度的降低，在同樣變形量的條件下，α'馬氏體的生成量增加，其增加也有一個飽和值，亦即無論采取什么措施，不可能完全轉變為馬氏體。這種奧氏體穩定化受多種因素影響，除合金成分和晶粒度等內在因素外，還有奧氏體化溫度、冷卻速率等外界因素。
變形(xing)速率對馬氏(shi)體轉變的(de)(de)影響主要是(shi)變形(xing)發熱導致材(cai)料溫度(du)上升的(de)(de)作用，即變形(xing)速率越(yue)高，材(cai)料溫度(du)也(ye)越(yue)高，因而α'馬氏(shi)體的(de)(de)生(sheng)成(cheng)量也(ye)越(yue)少。
