國內外不銹鋼波汶管的管坯均是有縫或無縫薄壁不銹鋼管，其中大部分是焊接而成的有縫薄壁管。有縫不銹鋼薄壁管加工過程是：鋼帶下料-卷圓-縱縫對接焊-整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm，材料為18-8型不銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺陷；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要呈圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封或疲勞考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測、篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，不銹鋼無縫管(guan)坯或有縫管坯（指波紋管兩端的直線端）還要進行環縫對接焊。

1．縱(zong)縫的鎢極(ji)氬(ya)弧焊(han)

  不銹鋼(gang)波紋管坯縱(zong)縫的焊(han)接(jie)通常在(zai)專用(yong)(yong)鎢(wu)極(ji)氬弧焊(han)機上進行，最長可焊(han)2000mm，管內徑從6mm到200mm不等；也可以(yi)在(zai)專用(yong)(yong)生產(chan)線上連續焊(han)接(jie)，不受(shou)焊(han)縫長度限制。

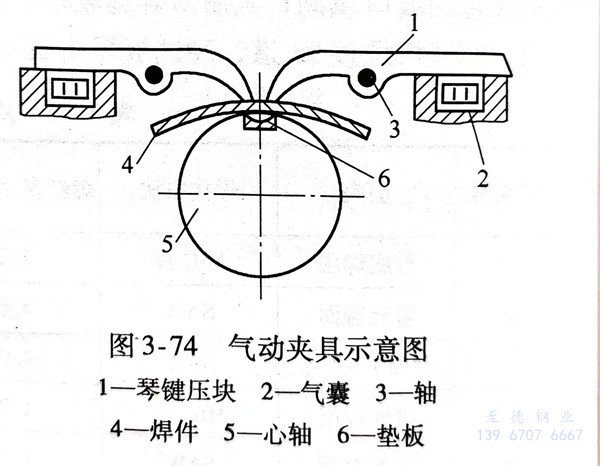

  專用鎢(wu)極(ji)氬弧焊焊接縱縫的設備，是由焊接電源、行走小車（帶動焊槍自動移動）、氣動夾具和電氣控制部分組成。其中，氣動夾具為該設備的關鍵部件，如圖3-74所示。待焊管坯裝在氣動夾具上，通過兩排琴鍵壓塊1緊壓在墊板6上。琴鍵式壓塊的壓力來自充灌壓縮空氣的氣囊2，以此保證壓在管坯上的壓力均勻，使得焊面保持平直。一般壓縮空氣的壓力為0.4～0.6MPa。琴鍵式壓塊機構由許多寬為25mm琴鍵式壓塊組成，其數量隨縱縫長度而定。為了保證焊接區域有一個良好的散熱條件，便于控制熔池的熱量，琴鍵式壓塊和墊板的材料應選用純銅。在焊接過程中，由于熱應力的作用，已成焊縫部分將會產生收縮，造成待焊前方發生搭邊現象。氣動夾具的另一個作用是產生壓緊力，可將焊件牢牢地壓緊在墊板上，對焊件產生拘束作用，防止或大大減少收縮變形。如果拘束應力過大，而氣動夾具尚有一定的柔性，可允許焊縫有微量收縮，以免拘束應力過大而產生裂紋。使用氣動夾具可使焊后工件形狀保持規則，焊后變形量也能得到控制。

  縱縫(feng)焊接時(shi)，要嚴格控制板(ban)材(cai)的下料尺寸，板(ban)材(cai)下料要保(bao)持(chi)平直(zhi)，切口要與板(ban)邊(bian)保(bao)持(chi)垂直(zhi)，不(bu)能偏(pian)斜；切口處不(bu)充許(xu)有(you)毛(mao)刺存在，待(dai)焊處要保(bao)持(chi)干凈，不(bu)允許(xu)有(you)任何油污和(he)雜物(wu)。

  管的(de)卷圓裝配(pei)(pei)尺寸要嚴(yan)格控制，對(dui)于厚0.4mm的(de)薄板裝配(pei)(pei)時，局(ju)部間隙不得(de)超過0.08mm，否則(ze)在施焊過程(cheng)中口會出現(xian)焊穿或使焊縫無(wu)法(fa)成形。

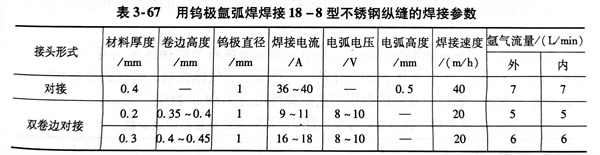

  縱縫的焊接參數見(jian)表(biao)3-67，表(biao)中待焊板(ban)材為18-8型不(bu)銹鋼，不(bu)加填充(chong)焊絲進(jin)行(xing)施(shi)焊。

2. 環(huan)縫(feng)的鎢極氬弧焊

  對接環(huan)縫(feng)的(de)待(dai)焊(han)(han)(han)(han)處(chu)與縱縫(feng)對焊(han)(han)(han)(han)件(jian)要求一樣嚴格，要求待(dai)焊(han)(han)(han)(han)兩(liang)管端(duan)(duan)面直徑要一致，兩(liang)端(duan)(duan)待(dai)焊(han)(han)(han)(han)處(chu)不允(yun)許有毛刺或飛(fei)邊現象。兩(liang)端(duan)(duan)待(dai)焊(han)(han)(han)(han)處(chu)對口(kou)間隙，對于(yu)不加(jia)填充焊(han)(han)(han)(han)絲的(de)焊(han)(han)(han)(han)縫(feng)，與焊(han)(han)(han)(han)縱縫(feng)時相(xiang)同；對于(yu)加(jia)填充焊(han)(han)(han)(han)絲的(de)焊(han)(han)(han)(han)縫(feng)，局部1與焊(han)(han)(han)(han)縱縫(feng)時相(xiang)同；對于(yu)加(jia)填充焊(han)(han)(han)(han)絲的(de)焊(han)(han)(han)(han)縫(feng)，局部間隙應小于(yu)0.2mm。

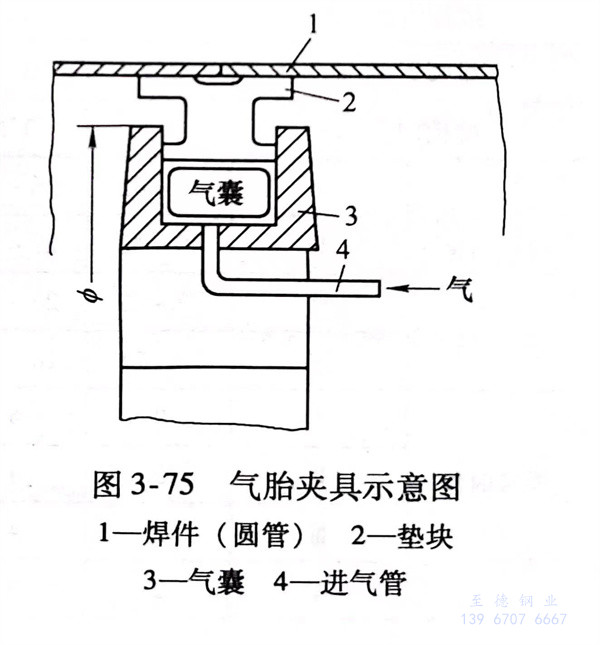

  薄壁管(guan)環(huan)縫對接焊，應要氣(qi)(qi)動夾具上(shang)進行，如圖3-75所示。氣(qi)(qi)囊內壓(ya)縮空氣(qi)(qi)的壓(ya)力為0.4～0.6MPa。
