17Cr16Ni2、1.4057、431不銹鋼是馬(ma)氏體不銹鋼，加工性能比14Cr17Ni2（1Cr17Ni2）鋼有明顯改善，而耐酸性基本上和14Cr17Ni2相同。適于制作要求較高強度、韌性和良好耐蝕性的零部件，以及在潮濕介質中工作的承力件。

一、化學成分

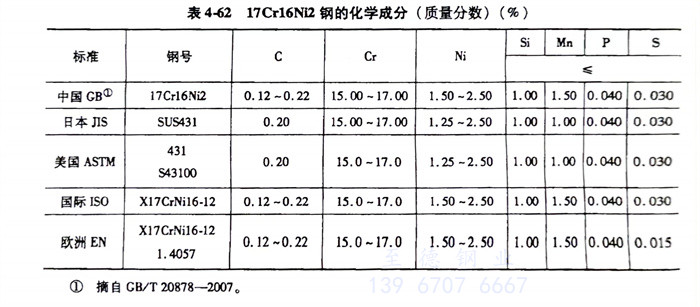

   17Cr16Ni2、1.4057、431不銹鋼的化(hua)學(xue)成分見表(biao)4-62。

二、熱加工

   17Cr16Ni2、1.4057、431不銹(xiu)鋼(gang)鍛造工藝(yi)規范見表(biao)4-63。

三、預備熱處理

  預備熱(re)處(chu)理(li)的(de)過程如下：

   1. 低(di)溫退(tui)火(huo)：加熱溫度(du)為660～680℃，爐冷，退(tui)火(huo)組織為珠光體。

   2. 高溫退(tui)火：加熱溫度為850～870℃，爐冷，退(tui)火后(hou)硬度≤250HBW。

四(si)、淬火及回火

  17Cr16Ni2、1.4057、431不銹鋼淬火溫度(du)為980～1050℃，油冷(leng)(leng)或空冷(leng)(leng)，硬度(du)為44～51HRC。回火溫度(du)為250～300℃，硬度(du)≥40HRC；回火溫度(du)為560～605℃，硬度(du)26~34HRC。

五、力學(xue)性能(neng)

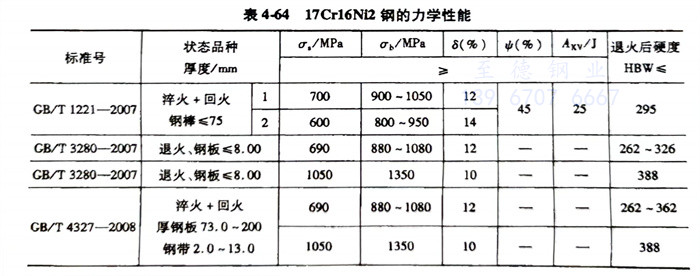

  17Cr16Ni2、1.4057、431不銹(xiu)鋼的(de)力學性能(neng)見表(biao)4-64。
