一、不銹(xiu)鋼化(hua)學鍍鎳(nie)層的檢測
1. 外觀(guan)
不銹鋼化學鍍(du)鎳層應光亮、平滑、致密。
2. 孔(kong)隙率
鍍(du)層厚(hou)度10μm,按ASTM B 733-90方法(fa)檢測應無孔隙。
3. 附著力(li)
①. 熱法
試件加熱到150℃,保持(chi)1小時,然(ran)后(hou)在冷水中急冷，鍍(du)層不(bu)起(qi)泡(pao)、不(bu)脫皮。
②. 劃痕法
將鍍好(hao)的(de)不銹鋼(gang)試(shi)片用(yong)硬質(zhi)鋼(gang)刀(dao)把鍍層(ceng)劃成1mm2格(ge)(ge)子100個，劃線深(shen)度(du)達到基體，觀察鍍層(ceng)是否(fou)起皮，數出起皮格(ge)(ge)子數目，用(yong)未(wei)起皮格(ge)(ge)子的(de)百分(fen)數表示結合力強弱。
4. 沉積速率測定(ding)
稱重(zhong)(zhong)法：用(yong)分析天平稱重(zhong)(zhong)法計算(suan)單位(wei)時間內不銹(xiu)鋼(gang)試片在沉(chen)積(ji)前后的重(zhong)(zhong)量差來求得沉(chen)積(ji)速率。
5. 耐蝕性
①. 硝(xiao)酸(suan)法
鍍層(ceng)厚度10μm,浸入濃硝(xiao)酸中(zhong)60秒,不發生(sheng)腐蝕。
②. 乙酸鹽霧實驗
零(ling)件在連續噴(pen)霧(wu)360小時,鍍層外表有輕微發黃現(xian)象，基體金屬和鍍層均未發現(xian)腐蝕現(xian)象。
③. 中性鹽霧實驗(yan)（NSS實驗(yan)）
不銹(xiu)鋼(gang)試片在化(hua)學鍍鎳1小時后(hou)，以5%氯化(hua)鈉溶(rong)液(ye)于(yu)YL-40C鹽霧實驗箱中連續噴(pen)霧8小時,停(ting)歇(xie)16小時時，取出(chu)零件(jian)洗(xi)凈(jing)，觀察(cha)鍍層，評級(ji)方法按JISD 0201進(jin)行腐蝕評級(ji)，一(yi)般達9級(ji)為(wei)合格。
6. 硬度
用MICROMET1型數字(zi)顯(xian)微硬度計測定硬度，熱處理后硬度（HV)可達(da)1200.可滿足航標要求。
二、不銹鋼(gang)化(hua)學鍍鎳(nie)常見故障、可能(neng)原因及糾正(zheng)方法

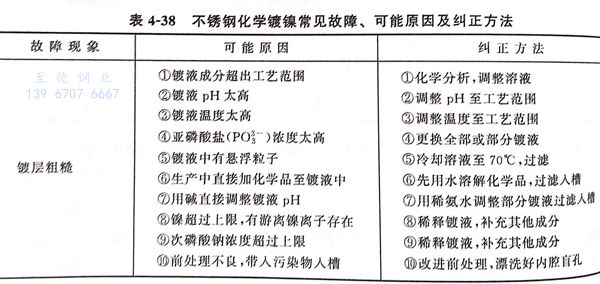

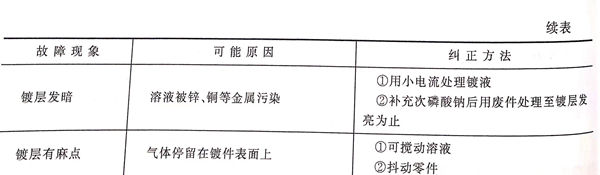

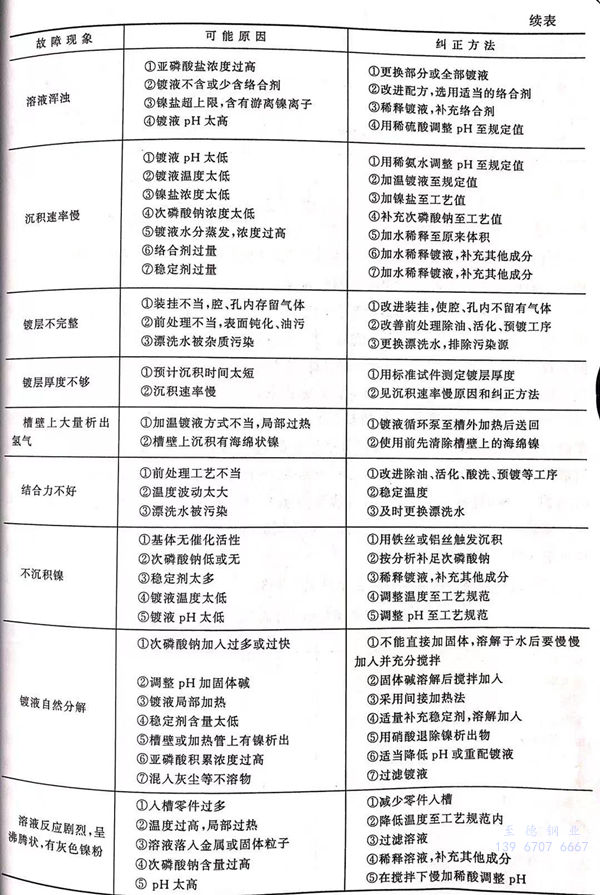

不銹鋼化學鍍(du)鎳常(chang)見故障(zhang)、可能原(yuan)因(yin)及糾正方法見表(biao)4-38.
