影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹(xiu)鋼，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

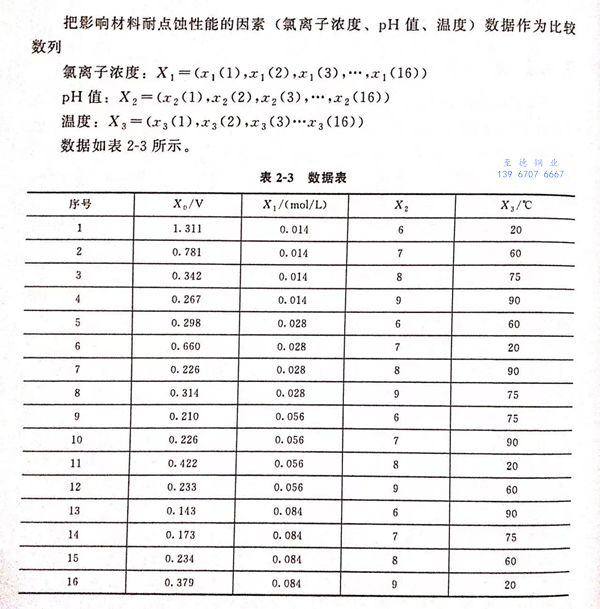

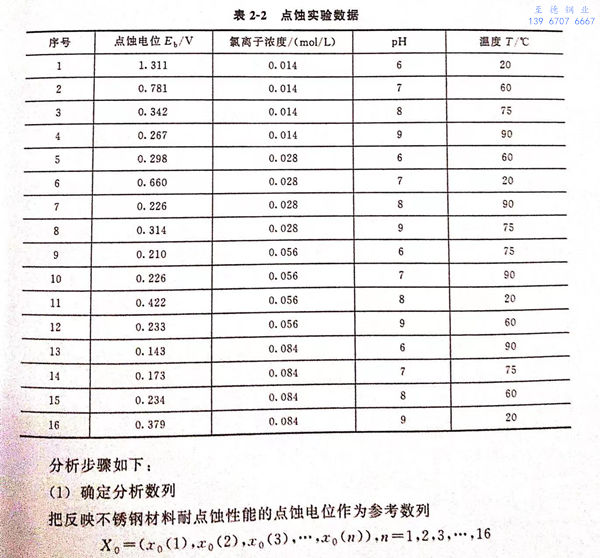

文(wen)獻(xian)中給出了點蝕電位偏差(cha)值，在此不考慮偏差(cha)，數(shu)據如表2-2所(suo)示。
2. 無量綱化處理

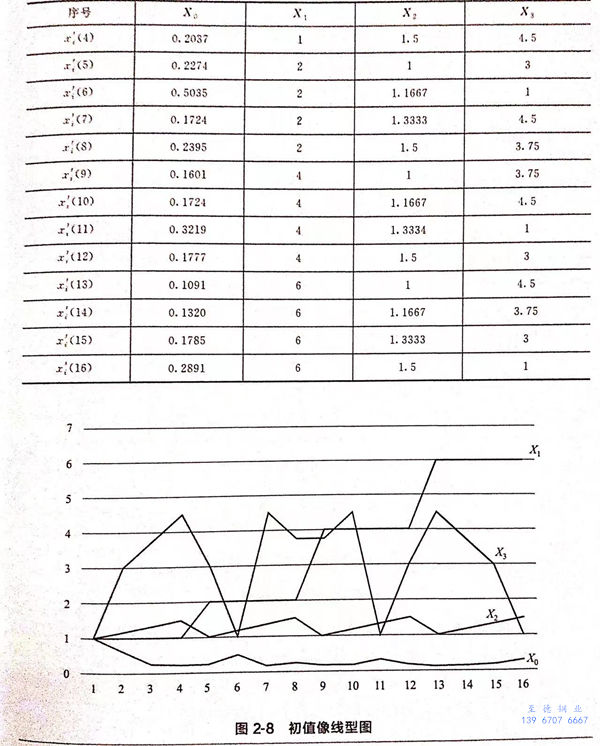

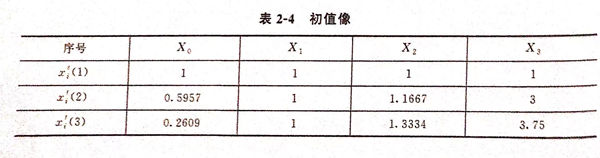

本案例中，各數據(ju)的無(wu)量綱化處(chu)理(li)采用求(qiu)初值像(xiang)的方法。處(chu)理(li)后(hou)的數據(ju)如(ru)(ru)表(biao)2-4所示(shi)，對(dui)應的線型圖如(ru)(ru)圖2-8所示(shi)。
從圖2-8可以(yi)看(kan)出，pH值與點蝕電(dian)位的(de)變化(hua)趨勢最為相似。
3. 計算絕對差 Δi(n)

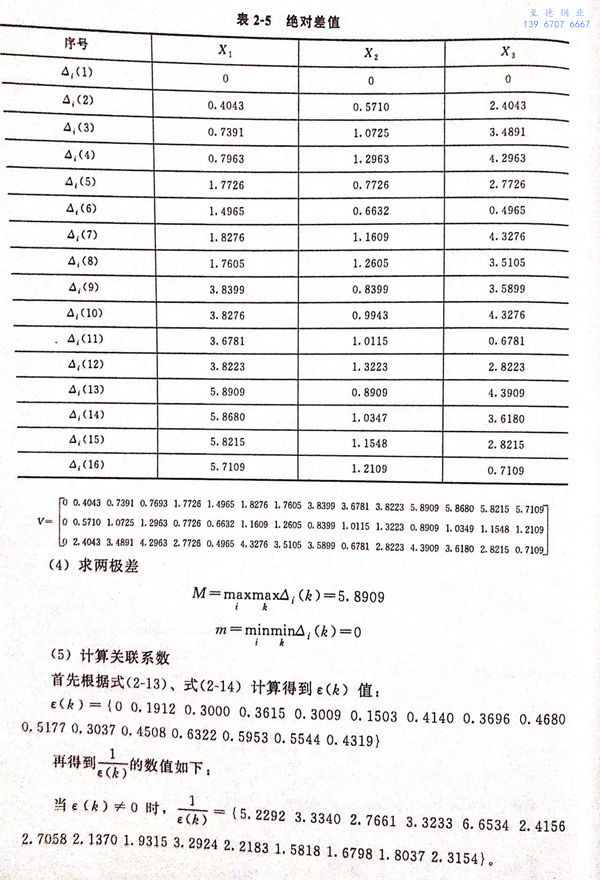

根據公式(shi)，求比(bi)較數(shu)列(lie)與參考(kao)數(shu)列(lie)差的絕(jue)對值，結果見表2-5.

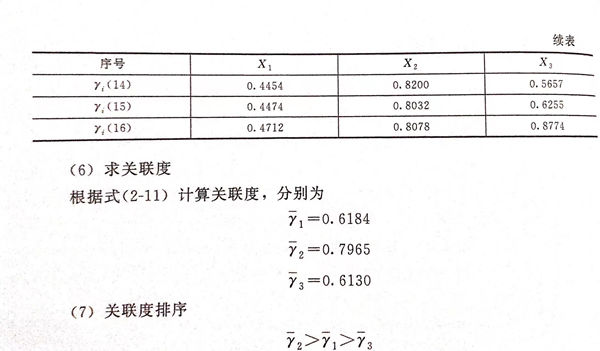

即，本實驗(yan)中，三個因素(su)對點(dian)蝕的影響程度為pH值＞氯離子濃度＞溫度。

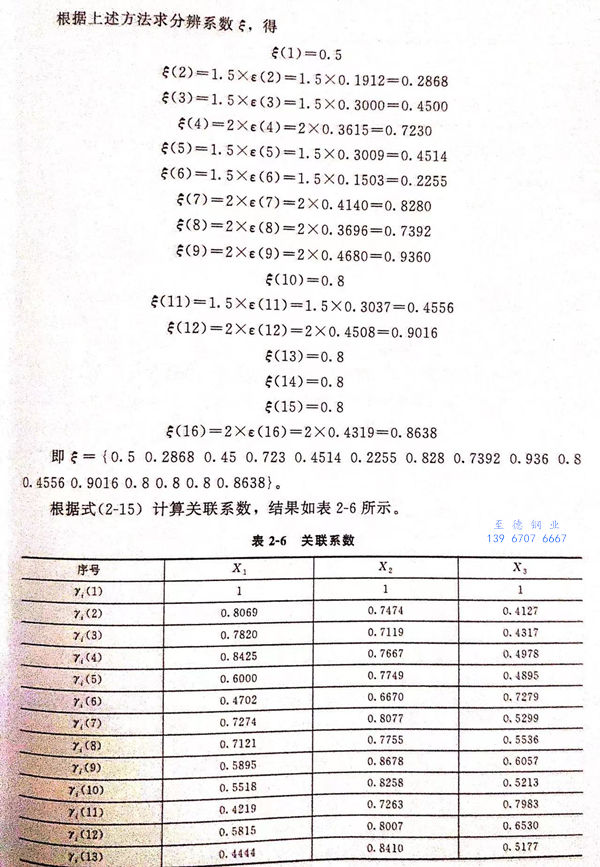

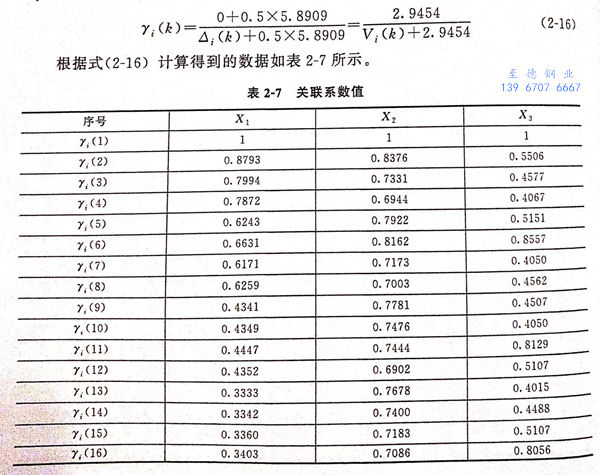

為(wei)了比(bi)較(jiao)分辨(bian)系數(shu)5的取值對(dui)分析結(jie)果的影響，現取分辨(bian)系數(shu)為(wei)固定值（ξ=0.5),進行計(ji)算。關聯系數(shu)的計(ji)算公式轉(zhuan)化(hua)為(wei)：

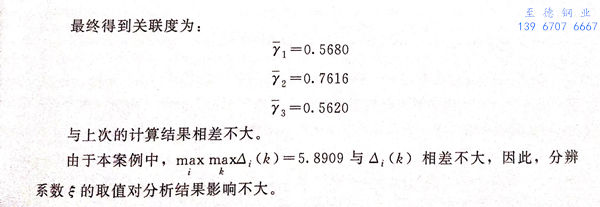

與(yu)上次的計算結果相差不大。因此(ci)，分辨系數ξ的取(qu)值(zhi)對分析結果影響(xiang)不大。
