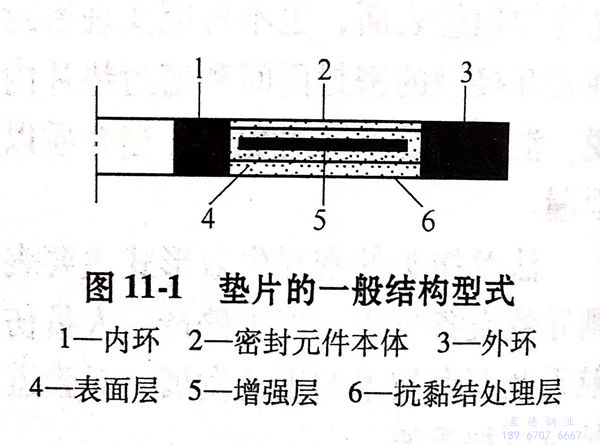

不銹鋼法蘭墊片的一般結構包括密封元件本體、內環、外環、表面層、增強層和抗黏結處理層等6部分。不銹鋼法蘭墊片的一般型式如圖11-1所示。

  密(mi)封(feng)(feng)(feng)元(yuan)(yuan)件(jian)本(ben)體(ti)(ti)2是(shi)阻(zu)止泄(xie)漏的(de)(de)(de)(de)(de)(de)關鍵部(bu)分。常(chang)用的(de)(de)(de)(de)(de)(de)材料(liao)(liao)(liao)為非(fei)金屬(shu)(shu)材料(liao)(liao)(liao)，如柔性(xing)石墨、聚(ju)四(si)氟(fu)(fu)(fu)乙(yi)烯、纖維(wei)增(zeng)(zeng)(zeng)強(qiang)(qiang)橡膠基復合(he)(he)板等(deng)。此外(wai)，密(mi)封(feng)(feng)(feng)元(yuan)(yuan)件(jian)本(ben)體(ti)(ti)材料(liao)(liao)(liao)也可(ke)以(yi)(yi)是(shi)剛性(xing)或柔性(xing)的(de)(de)(de)(de)(de)(de)金屬(shu)(shu)，通常(chang)用于壓力和(he)溫度(du)較高的(de)(de)(de)(de)(de)(de)場合(he)(he)。對于非(fei)金屬(shu)(shu)材料(liao)(liao)(liao)常(chang)通過金屬(shu)(shu)材料(liao)(liao)(liao)予以(yi)(yi)增(zeng)(zeng)(zeng)強(qiang)(qiang)，同時也方便了(le)石墨等(deng)易破碎材料(liao)(liao)(liao)的(de)(de)(de)(de)(de)(de)密(mi)封(feng)(feng)(feng)元(yuan)(yuan)件(jian)的(de)(de)(de)(de)(de)(de)制造加(jia)工。增(zeng)(zeng)(zeng)強(qiang)(qiang)材料(liao)(liao)(liao)也可(ke)以(yi)(yi)是(shi)金屬(shu)(shu)薄(bo)(bo)板或絲網，金屬(shu)(shu)薄(bo)(bo)板常(chang)采(cai)用沖刺孔的(de)(de)(de)(de)(de)(de)方式以(yi)(yi)提高增(zeng)(zeng)(zeng)強(qiang)(qiang)效(xiao)果(guo)和(he)增(zeng)(zeng)(zeng)加(jia)彈(dan)性(xing)，并通過黏結(jie)(jie)劑和(he)（或）輥壓將它們貼合(he)(he)在一起。密(mi)封(feng)(feng)(feng)元(yuan)(yuan)件(jian)也可(ke)以(yi)(yi)設(she)一表(biao)面(mian)層(ceng)(ceng)4或抗黏結(jie)(jie)處(chu)理層(ceng)(ceng)6來增(zeng)(zeng)(zeng)加(jia)密(mi)封(feng)(feng)(feng)效(xiao)果(guo)和(he)防止與法蘭密(mi)封(feng)(feng)(feng)面(mian)黏結(jie)(jie)。表(biao)面(mian)層(ceng)(ceng)材料(liao)(liao)(liao)可(ke)以(yi)(yi)是(shi)聚(ju)四(si)氟(fu)(fu)(fu)乙(yi)烯或屈服強(qiang)(qiang)度(du)低的(de)(de)(de)(de)(de)(de)金屬(shu)(shu)材料(liao)(liao)(liao)（如金、黃銅、軟(ruan)鋼、鎳、蒙(meng)乃(nai)爾合(he)(he)金等(deng)），也可(ke)以(yi)(yi)采(cai)用表(biao)面(mian)鍍層(ceng)(ceng)、如鉛、錫(xi)、聚(ju)四(si)氟(fu)(fu)(fu)乙(yi)烯、金、銀等(deng)。密(mi)封(feng)(feng)(feng)元(yuan)(yuan)件(jian)還可(ke)以(yi)(yi)用聚(ju)四(si)氟(fu)(fu)(fu)乙(yi)烯或金屬(shu)(shu)保護(hu)套包覆，其作用是(shi)使內芯(xin)材料(liao)(liao)(liao)免受被密(mi)封(feng)(feng)(feng)流體(ti)(ti)的(de)(de)(de)(de)(de)(de)化學侵蝕，同時又保持(chi)了(le)內芯(xin)材料(liao)(liao)(liao)的(de)(de)(de)(de)(de)(de)彈(dan)性(xing)，如各種包覆結(jie)(jie)構形式的(de)(de)(de)(de)(de)(de)墊(dian)片。

  外(wai)(wai)環(huan)3的作用(yong)是幫助(zhu)密(mi)封(feng)元件安裝時(shi)對中(zhong)，從而防止密(mi)封(feng)元件過分(fen)壓縮而破壞，加固墊(dian)片(pian)本體(ti)(ti)、防止不銹(xiu)鋼(gang)法蘭墊(dian)片(pian)吹(chui)出和(he)減少法蘭轉動等。外(wai)(wai)環(huan)材料為實心金屬，因其不與(yu)(yu)流體(ti)(ti)介質(zhi)接觸，不要求(qiu)耐(nai)介質(zhi)腐蝕，故常常采用(yong)碳鋼(gang)制成。外(wai)(wai)環(huan)也可以與(yu)(yu)密(mi)封(feng)元件制成一體(ti)(ti)，例如金屬齒(chi)形墊(dian)片(pian)、波(bo)齒(chi)復合墊(dian)片(pian)等。

  內(nei)(nei)環1是用來防(fang)止密封(feng)元件(jian)本體(ti)因(yin)剛性不(bu)足發生向(xiang)內(nei)(nei)屈(qu)曲；填補(bu)密封(feng)件(jian)與容器或管道法(fa)蘭密封(feng)面之間的空隙，以(yi)避免此空隙干擾流體(ti)的流動(dong)，以(yi)及由(you)此引起(qi)的流體(ti)對墊片的沖蝕，因(yin)為內(nei)(nei)環與流體(ti)接觸(chu)，所(suo)以(yi)其材料要能(neng)抵御被密封(feng)流體(ti)介質的腐(fu)蝕。

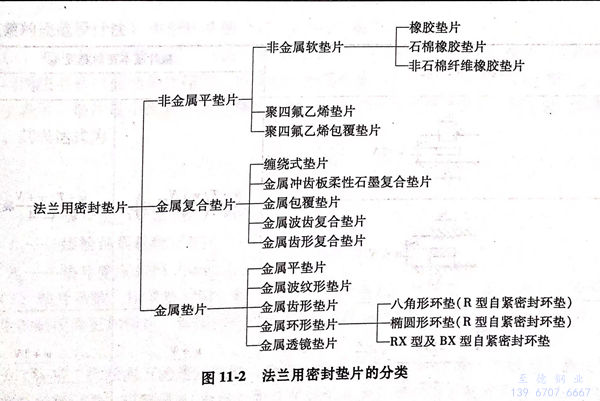

  不銹鋼法(fa)蘭接頭中(zhong)所采(cai)用(yong)的墊片(pian)，種(zhong)類(lei)(lei)繁多，按其密封元件本體材料的不同和其結構特征大(da)致可(ke)分(fen)(fen)為非金屬(shu)平(ping)墊片(pian)、金屬(shu)復合墊片(pian)及(ji)金屬(shu)墊片(pian)三大(da)類(lei)(lei)，在(zai)各類(lei)(lei)中(zhong)又可(ke)細分(fen)(fen)成若干種(zhong)。常用(yong)不銹鋼法(fa)蘭密封墊片(pian)的分(fen)(fen)類(lei)(lei)如圖11-2所示。
