常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非(fei)金屬(shu)墊片（Non-metallic Gasket）


 a. 石棉橡膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通過(guo)向(xiang)石棉中(zhong)加(jia)(jia)入不同的添加(jia)(jia)劑壓制而成。在美國，很多標準中(zhong)都將(jiang)石棉制品列為致癌物質而禁用，但在世界范(fan)圍(wei)內，石棉仍以其(qi)彈性好、強(qiang)度(du)高、耐油性好、耐高溫、易獲(huo)得等優(you)點而得到廣泛應用。


   ②. 適用范圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水(shui)、空氣(qi)、氮(dan)氣(qi)、酸、堿、油品等(deng)介質工況(kuang)下。


 b. 聚四(si)氟乙烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范(fan)圍：T=-180~200℃；PN≤4.0MPa常用于低溫或(huo)者要求干凈的(de)場合(he)。



2. 半金屬墊(dian)片（Semimetallic Gasket）


 半金屬(shu)墊(dian)片有纏(chan)繞式墊(dian)片（Spiral Wound Gas）、金屬(shu)包覆墊(dian)片（Metallic JacketGasket）和柔性石(shi)墨墊(dian)片（Flexible Graphite Gasket）三(san)大類。


  a. 纏繞式墊片


   ①. 特點(dian)：纏繞式墊(dian)片是(shi)半金屬(shu)墊(dian)片中最理想、也是(shi)應(ying)(ying)用最普遍的墊(dian)片。其壓縮回彈性(xing)好(hao)、強(qiang)度高，有利(li)于適應(ying)(ying)壓力和(he)溫度的變化，能在高溫、低溫、沖擊、振(zhen)動及交變荷載(zai)下保持良(liang)好(hao)的密封性(xing)能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金(jin)屬纏繞帶：特制石棉、柔性石墨(mo)帶和聚四氟乙烯帶。

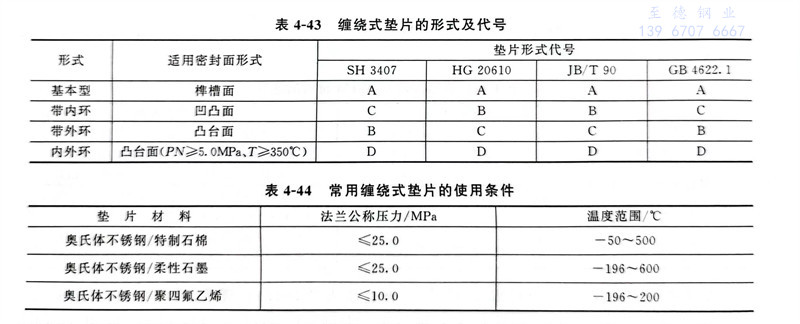

   ③. 適(shi)用范圍（表(biao)4-43、表(biao)4-44）。




 b. 鐵包式墊片(pian)


  密封(feng)性能不如纏繞式(shi)墊(dian)片，故壓力(li)管道中用得(de)不多(duo)，它常用于換熱器封(feng)頭等大直徑的法蘭連接(jie)密封(feng)。


 c. 柔性石墨復合(he)墊(dian)片


   由沖(chong)(chong)齒(chi)或沖(chong)(chong)孔(kong)金(jin)屬芯板(ban)與膨(peng)脹(zhang)石墨粒子復合(he)而成。適(shi)用于突(tu)面(mian)、凹凸面(mian)和榫槽面(mian)法蘭(lan)。



3. 金屬(shu)墊片（Metallic Gasket）


  金屬墊片常用在高壓力等級法蘭上，以承受(shou)較高的密封比壓。常用的金屬墊片有平墊（Flat Gasket）、八角形(xing)墊（Octagonal Ring Gasket）和橢圓(yuan)形(xing)墊（Oval Ring Gasket）三種。


  金(jin)屬平墊(dian)片(pian)：常與凸臺面(mian)(mian)、凹凸面(mian)(mian)、榫(sun)槽面(mian)(mian)法(fa)蘭(lan)一起(qi)使(shi)用。


  八角形(xing)(xing)(xing)金(jin)屬(shu)墊(dian)片(pian)和橢(tuo)圓形(xing)(xing)(xing)金(jin)屬(shu)墊(dian)片(pian)：常與環(huan)槽面法蘭一起使用。與橢(tuo)圓形(xing)(xing)(xing)金(jin)屬(shu)墊(dian)片(pian)相(xiang)比，八角形(xing)(xing)(xing)金(jin)屬(shu)墊(dian)片(pian)容易加(jia)工，故其(qi)應用較多。

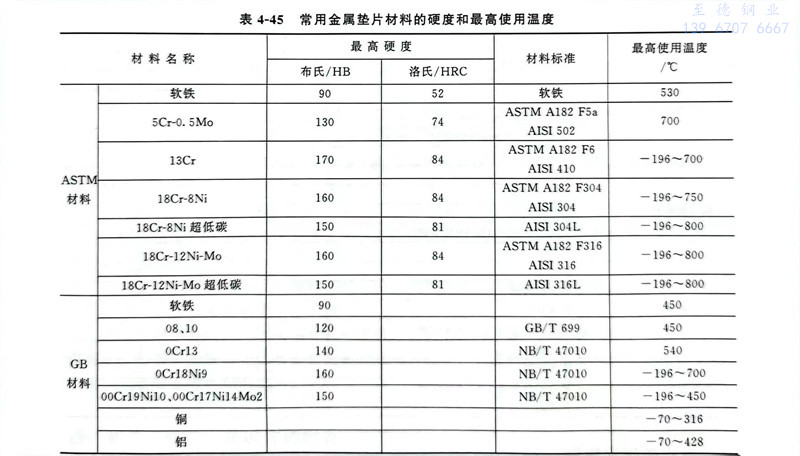

  一般情況下，金屬墊片(pian)(pian)的材(cai)料(liao)應配(pei)合法蘭材(cai)料(liao)選用，且要(yao)求墊片(pian)(pian)硬(ying)度(du)(du)比(bi)法蘭密(mi)封面(mian)硬(ying)度(du)(du)低（不(bu)少(shao)于(yu)30HB）。常(chang)用的金屬墊片(pian)(pian)材(cai)料(liao)及其硬(ying)度(du)(du)和(he)最高使用溫度(du)(du)見(jian)表4-45。
