非金屬軟墊片系指用非金屬密封材料加工制作的墊片，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。

1. 墊片與(yu)法蘭(lan)密(mi)封面的配合型(xing)式

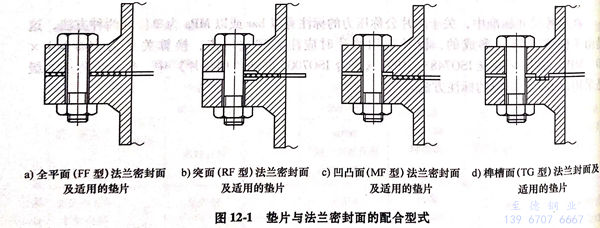

  墊片(pian)與(yu)法(fa)蘭密封面的配(pei)合型式(shi)有4種，如圖12-1所示。

2. 管法蘭(lan)用墊片的(de)型式(shi)

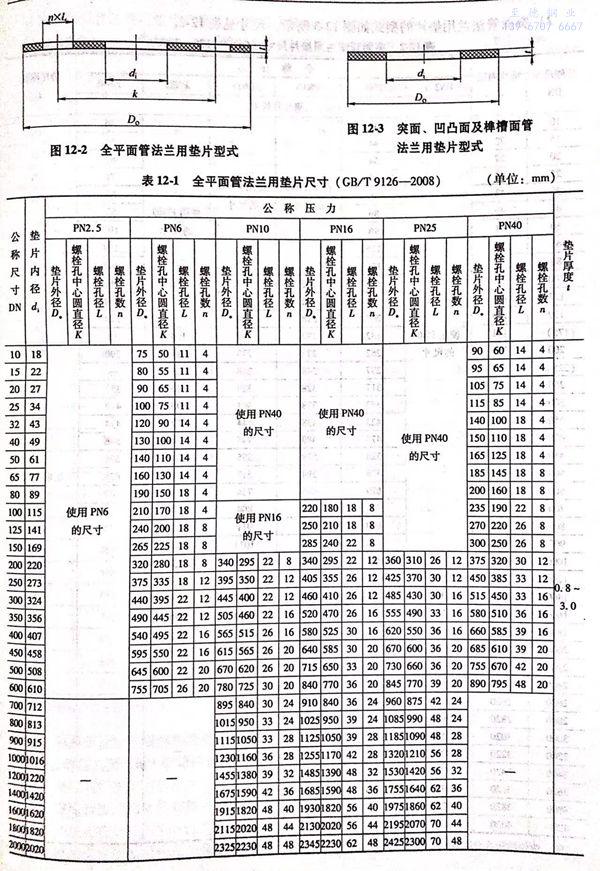

  全平面（代(dai)號(hao)為(wei)FF)管法蘭用墊(dian)片型式(shi)如圖(tu)12-2所(suo)示；突面（代(dai)號(hao)為(wei)RF)、凹凸面（代(dai)號(hao)為(wei)MF)及榫槽面（代(dai)號(hao)為(wei)TG)管法蘭用墊(dian)片型式(shi)，如圖(tu)12-3所(suo)示。

3. 公稱壓力用(yong)PN標(biao)記的墊片型式與(yu)尺寸

  a. 全平面管法蘭用墊片的型式(shi)如(ru)圖12-2所示(shi)，尺寸見表(biao)12-1.

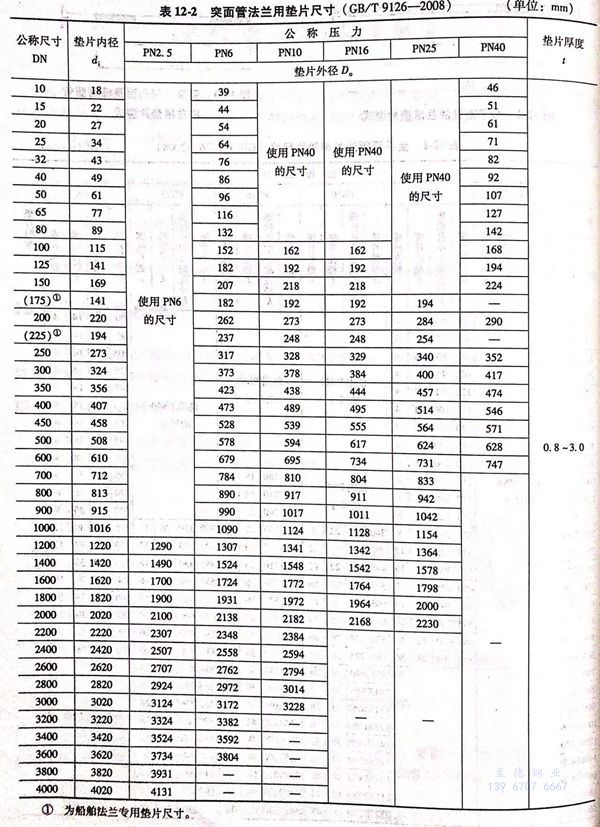

  b. 突面管法(fa)蘭用墊片的型式如(ru)圖12-3所示，尺寸見表12-2.

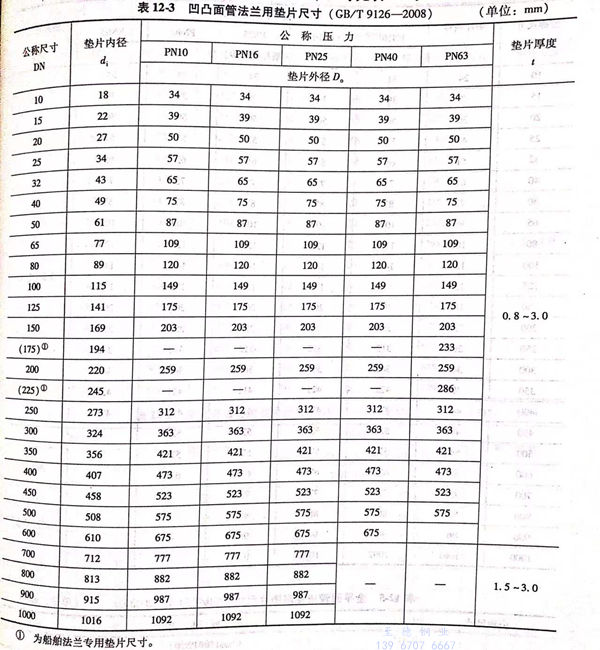

  c. 凹(ao)凸(tu)管法蘭用墊(dian)片的型(xing)式如圖(tu)12-3所示(shi)，尺(chi)寸(cun)見表12-3.

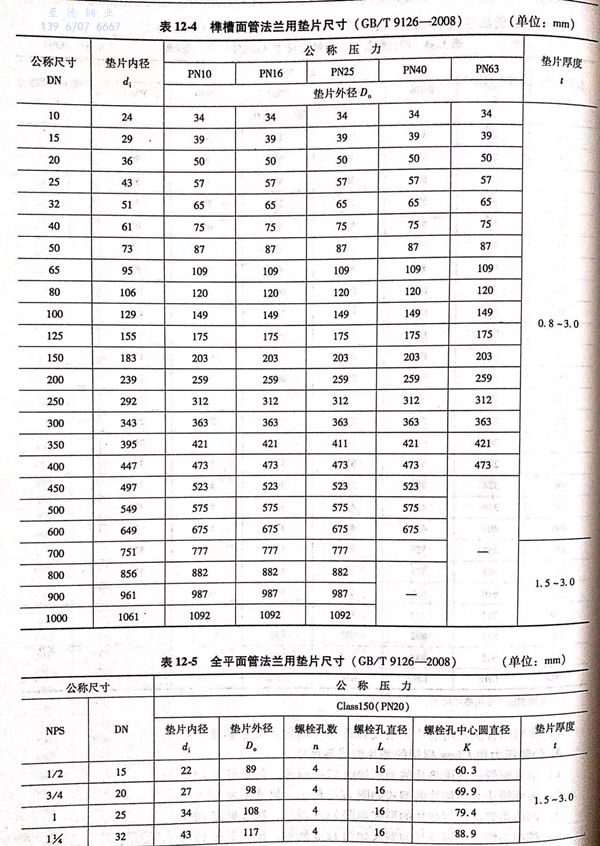

  d. 榫槽面管法蘭用墊片的型式如圖(tu)12-3所示，尺寸見(jian)表12-4.

4. 公稱壓(ya)力用Class標(biao)記的墊片(pian)型式與(yu)尺寸

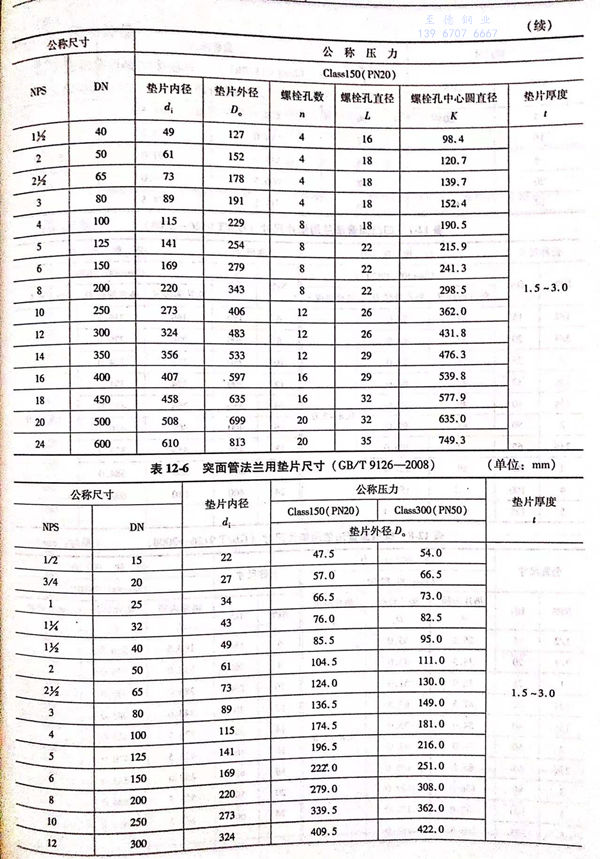

  a. 全平面管法蘭(lan)用墊片的(de)型式(shi)如圖12-2所示，尺寸(cun)見表12-5.

  b. 突面管法蘭用墊片的型式如圖12-3所示(shi)，尺寸見表12-6.

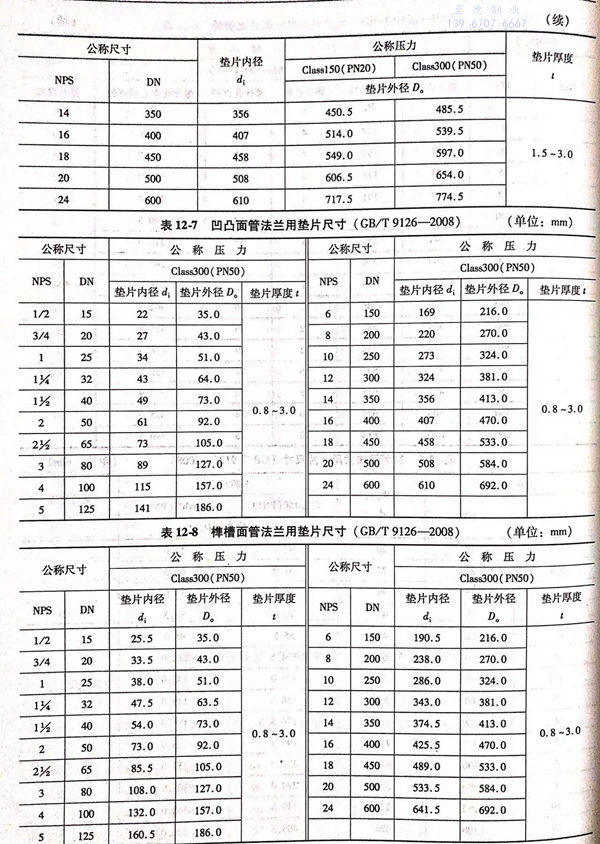

  c. 凹凸面管法蘭用(yong)墊片的型式如圖12-3所(suo)示，尺寸(cun)見表12-7.

  d. 榫槽(cao)面管法蘭用(yong)墊片的(de)型式如圖12-3所示，尺寸見表12-8.
