Cr13型不銹鋼因含有大量鉻元素，過冷奧氏體的穩定性較高，因此這類不銹鋼高溫加熱后在空氣中冷卻即可以獲得馬氏體組織。鍛后如冷卻較快（在空氣中冷卻），由于變形的殘余應力及組織轉變的共同影響，常會使鍛件表面產生裂紋，這種開裂傾向因鋼中碳含量增高而增大，因此對這類鋼鍛后應緩慢冷卻，并及時地進行軟化處理。
Cr13型不銹鋼的軟化處(chu)理(li)可(ke)以兩種方式進(jin)行：
1. 高(gao)溫回(hui)火(huo)
將鍛件加熱至700～800℃保溫2～6h后空冷，對形狀簡單的鍛件基本上可避免鍛造裂紋。12Cr13鋼高溫回火后的硬度為170～200HB，20Cr13、30Cr13、40Cr13鋼為200～230HB。
2. 完全退火

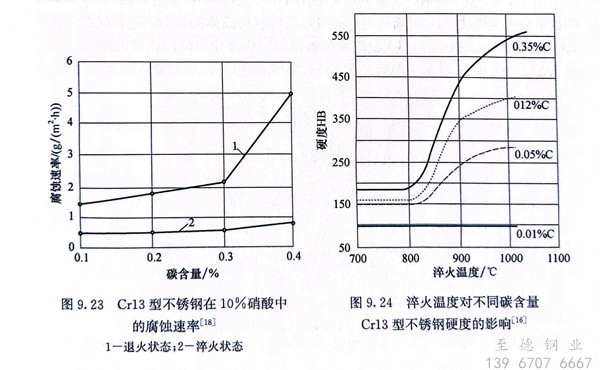

將(jiang)鍛件(jian)加熱(re)至(zhi)(zhi)840～900℃（較(jiao)常用的為(wei)860℃）保溫2～4h以(yi)后，以(yi)不大于25℃／h的速率冷卻至(zhi)(zhi)600℃后空(kong)冷，12Cr13與(yu)(yu)20Cr13鋼(gang)(gang)的硬(ying)度可(ke)降至(zhi)(zhi)170HB以(yi)下，30Cr13與(yu)(yu)40Cr13鋼(gang)(gang)可(ke)降至(zhi)(zhi)217HB以(yi)下。退火后的Cr13型不銹(xiu)鋼(gang)(gang)的耐蝕(shi)性能比較(jiao)低(di)，尤其是碳(tan)含量(liang)(liang)較(jiao)高(gao)的鋼(gang)(gang)更(geng)是如此（圖9.23）。這是因為(wei)退火的鋼(gang)(gang)中(zhong)存在(zai)大量(liang)(liang)的碳(tan)化鉻，不僅(jin)使固(gu)溶體(ti)中(zhong)的鉻含量(liang)(liang)降低(di)，并且這些碳(tan)化鉻顆粒與(yu)(yu)基體(ti)構成許多(duo)微(wei)電(dian)池，加速了鋼(gang)(gang)的腐蝕(shi)。
為了保證這類鋼有高的耐腐蝕性，Cr13型不銹鋼都是經過淬火-回火以后才使用的。這類鋼熱處理的可能性取決于γ→α相變的存在與否。含碳0.01％的06Cr13鋼由于不存在γ→α相變，不能通過淬火強化，而含碳0.35％的40Cr13鋼，高于800℃加熱（鋼的Ac1＝800℃）淬火后得到馬氏體組織，可以顯著地得到強化。含碳在這兩者之間的鋼，由于y→α相變不完全，淬火強化效果則較小一些。
這類鋼(gang)(gang)在淬(cui)火(huo)(huo)(huo)加(jia)(jia)熱(re)(re)時，隨加(jia)(jia)熱(re)(re)溫(wen)度的(de)(de)升(sheng)高(gao)(gao)，碳(tan)(tan)化物逐(zhu)漸溶解(jie)，淬(cui)火(huo)(huo)(huo)后硬(ying)度升(sheng)高(gao)(gao)，見圖9.24。30Cr13與(yu)40Cr13兩種鋼(gang)(gang)的(de)(de)碳(tan)(tan)含(han)量(liang)較高(gao)(gao)，淬(cui)火(huo)(huo)(huo)溫(wen)度也應(ying)(ying)(ying)高(gao)(gao)些，可保(bao)證碳(tan)(tan)化物充分溶解(jie)而得到(dao)高(gao)(gao)硬(ying)度。但如(ru)將溫(wen)度提得過高(gao)(gao)（超(chao)過1050℃），回火(huo)(huo)(huo)時碳(tan)(tan)化物的(de)(de)析出(chu)(chu)過程(cheng)強烈，使(shi)(shi)鋼(gang)(gang)的(de)(de)耐(nai)腐蝕(shi)性能(neng)降低(di)（圖8.17）。30Cr13與(yu)40Cr13鋼(gang)(gang)淬(cui)火(huo)(huo)(huo)后的(de)(de)硬(ying)度一般(ban)為51～56HRC，組織(zhi)為馬氏(shi)體及碳(tan)(tan)化物。應(ying)(ying)(ying)該(gai)指(zhi)出(chu)(chu)的(de)(de)是，Cr13型不銹鋼(gang)(gang)導熱(re)(re)性低(di)，淬(cui)火(huo)(huo)(huo)時應(ying)(ying)(ying)緩慢加(jia)(jia)熱(re)(re)或經過預熱(re)(re)再加(jia)(jia)熱(re)(re)至淬(cui)火(huo)(huo)(huo)溫(wen)度。對于含(han)碳(tan)(tan)較高(gao)(gao)的(de)(de)30Cr13與(yu)40Cr13鋼(gang)(gang)，加(jia)(jia)熱(re)(re)時應(ying)(ying)(ying)該(gai)注意防止表(biao)面脫碳(tan)(tan)，因為脫碳(tan)(tan)的(de)(de)結果可使(shi)(shi)表(biao)面層(ceng)出(chu)(chu)現(xian)鐵素體及粗晶粒組織(zhi)，使(shi)(shi)淬(cui)火(huo)(huo)(huo)后硬(ying)度降低(di)。
