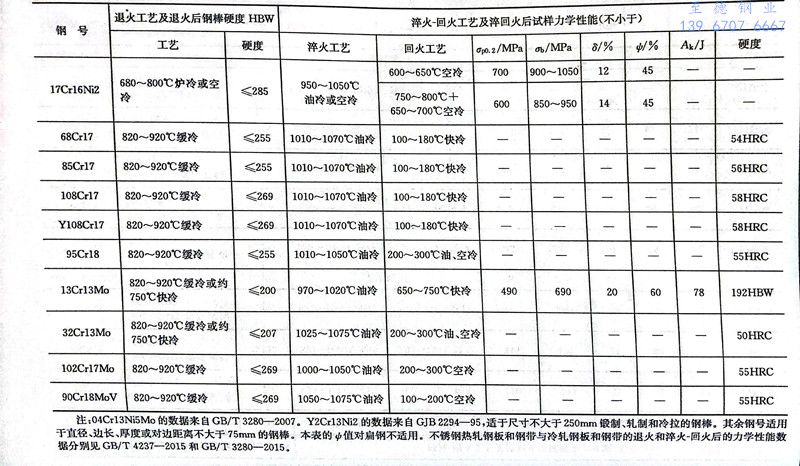

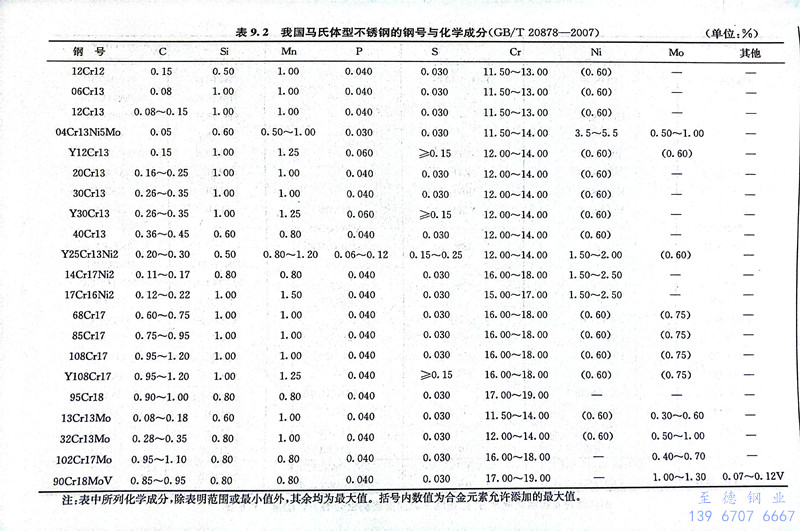

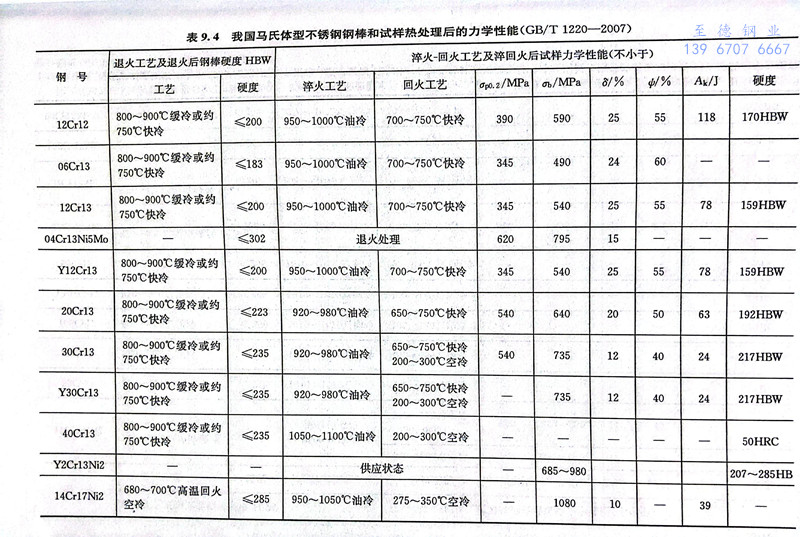

GB/T 1220-2007的Cr13型不銹鋼中不加入其他合金元素的鋼號共有6個，它們之間的主要差別在于碳含量的不同。Cr13型不銹鋼的一個共同特點是加熱和冷卻時具有α→y的轉變，因此可以用熱處理方法在比較寬的范圍內改善它們的力學性能。從顯微組織來劃分，可把06Cr13列為鐵素體鋼（碳含量在上限時，進行少量α→y轉變），12Cr13列為馬氏體-鐵素體鋼（半鐵素體鋼），20Cr13和30Cr13列為馬氏體鋼，40Cr13列為馬氏體-碳化物鋼。這些鋼的主要成分、熱處理工藝及力學性能見表9.2和表9.4。生產實際中以12Cr13、20Cr13、30Cr13、40Cr13四個鋼號應用較多。

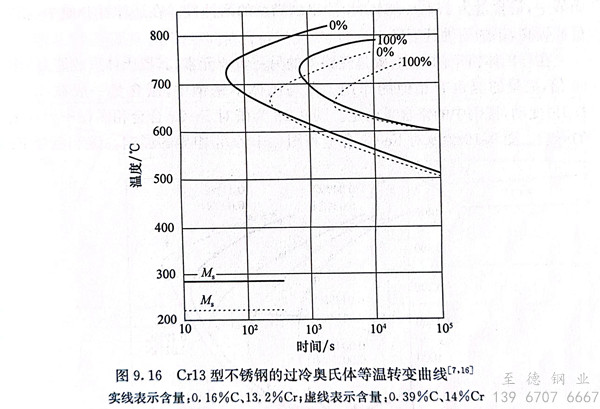

 Cr13型(xing)不銹(xiu)鋼因(yin)含(han)有大量鉻元素，過冷奧氏體的(de)穩定(ding)性較高（圖9.16），因(yin)此這(zhe)類(lei)不銹(xiu)鋼高溫(wen)加熱后(hou)在空(kong)氣(qi)中(zhong)冷卻即可以(yi)獲得馬氏體組織。鍛后(hou)如冷卻較快（在空(kong)氣(qi)中(zhong)冷卻），由于變(bian)形(xing)的(de)殘(can)余應力及組織轉(zhuan)變(bian)的(de)共同(tong)影響，常會使鍛件表(biao)面產生裂紋，這(zhe)種(zhong)開(kai)裂傾向因(yin)鋼中(zhong)碳含(han)量增高而增大，因(yin)此對這(zhe)類(lei)鋼鍛后(hou)應緩慢冷卻，并及時地進行軟化(hua)處理。
