淬(cui)火(huo)(huo)(huo)(huo)狀(zhuang)態的(de)Cr13型(xing)不銹鋼(gang)(gang)，由于(yu)基體組(zu)織是馬氏體，大(da)量的(de)鉻(ge)與(yu)碳均(jun)被保持在(zai)(zai)馬氏體中，所以淬(cui)火(huo)(huo)(huo)(huo)狀(zhuang)態的(de)鋼(gang)(gang)不僅硬度高(gao)，耐腐(fu)蝕性能(neng)也(ye)高(gao)。但淬(cui)火(huo)(huo)(huo)(huo)鋼(gang)(gang)中具有較大(da)的(de)應力，必須(xu)及時進(jin)(jin)行回(hui)(hui)(hui)火(huo)(huo)(huo)(huo)，否則會引起開裂。對于(yu)尺寸(cun)較大(da)及形狀(zhuang)復雜的(de)Cr13型(xing)不銹鋼(gang)(gang)零件，淬(cui)火(huo)(huo)(huo)(huo)至(zhi)回(hui)(hui)(hui)火(huo)(huo)(huo)(huo)的(de)間隔時間最好(hao)不要超過8小(xiao)時，在(zai)(zai)特殊情況下不能(neng)立即(ji)進(jin)(jin)行回(hui)(hui)(hui)火(huo)(huo)(huo)(huo)時，應將先淬(cui)火(huo)(huo)(huo)(huo)完的(de)零件放(fang)在(zai)(zai)低溫(wen)爐中等溫(wen)，待全部淬(cui)火(huo)(huo)(huo)(huo)結(jie)束后再升溫(wen)至(zhi)規定(ding)的(de)回(hui)(hui)(hui)火(huo)(huo)(huo)(huo)溫(wen)度進(jin)(jin)行回(hui)(hui)(hui)火(huo)(huo)(huo)(huo)。

Cr13型不(bu)銹鋼的回火方(fang)式有兩種：

 1. 當要求最大的硬度時，采用200～250℃低溫回火，得到回火馬氏體組織，此時大量的鉻元素仍保持在固溶體中，因此在保證較高硬度的同時，耐腐蝕性能也比較高。30Cr13與40Cr13鋼多采用低溫回火。

 2. 第二種回火是在650～750℃進行，此時淬火馬氏體完全分解為回火索氏體，可以獲得較好的強度與韌性配合，并且由于回火溫度高，合金元素的擴散比較容易進行，使固溶體分解析出碳化鉻附近的貧鉻區重新獲得鉻濃度的平衡，保證了鋼的耐腐蝕性能。這種回火多用于做結構零件使用的06Cr13至20Cr13鋼。

  在400～600℃回火，由于析出彌散度很高(gao)的(de)碳化物，不僅耐(nai)腐蝕性能降(jiang)低(di)，而且(qie)沖擊韌性也比(bi)較低(di)，因此一般(ban)不采用這個溫(wen)度區間回火。

  Cr13型不銹鋼因為(wei)(wei)含有大量的鉻，抗回(hui)火(huo)穩定(ding)(ding)性比(bi)較高，為(wei)(wei)了獲得比(bi)較穩定(ding)(ding)的回(hui)火(huo)狀態，回(hui)火(huo)時間應比(bi)一般(ban)(ban)鋼長(chang)一些。通(tong)常低溫回(hui)火(huo)更應比(bi)高溫回(hui)火(huo)長(chang)一些，一般(ban)(ban)為(wei)(wei)保(bao)溫2～4h，視具體情況而定(ding)(ding)。

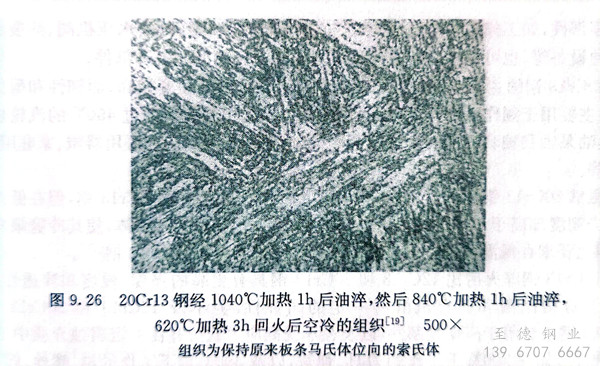

  由于Cr13型不銹鋼的合金化程度比較高，淬火以后即使進行高溫回火，基體組織也不會完全再結晶，因此所得的回火組織仍保留馬氏體的位向。這種組織常見于12C13與20Cr13鋼中，習慣上我們稱其為保留馬氏體位向的回火索氏體（圖9.25、圖9.26）。圖9.26顯示采用第二次840℃溫度加熱洋火，因溫度不夠高，未能消除第一次淬火所形成的粗大組織。

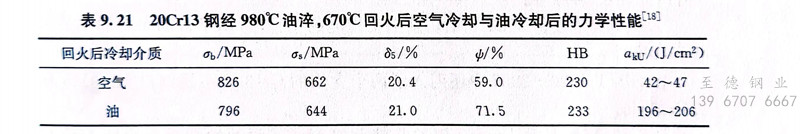

  Cr13型(xing)不銹鋼(gang)(gang)具有回(hui)火(huo)(huo)(huo)脆性傾向，但不如一般合(he)金結構鋼(gang)(gang)明顯(xian)。在生產實踐中，06Cr13、12Cr13鋼(gang)(gang)未發(fa)現明顯(xian)的(de)回(hui)火(huo)(huo)(huo)脆性，而20Cr13鋼(gang)(gang)調質后(hou)則常因(yin)回(hui)火(huo)(huo)(huo)脆性而影響沖(chong)擊韌性。表(biao)9.21為20Cr13鋼(gang)(gang)經980℃油淬，670℃回(hui)火(huo)(huo)(huo)后(hou)空冷(leng)(leng)與(yu)油冷(leng)(leng)后(hou)的(de)力學性能比較(jiao)，表(biao)明快冷(leng)(leng)可以抑制回(hui)火(huo)(huo)(huo)脆性的(de)發(fa)展，獲得較(jiao)高(gao)的(de)沖(chong)擊韌度。當零件加工后(hou)的(de)精度要(yao)求較(jiao)高(gao)時，為了(le)不致(zhi)因(yin)回(hui)火(huo)(huo)(huo)快冷(leng)(leng)的(de)內應力影響零件加工后(hou)的(de)尺寸穩定性，可在回(hui)火(huo)(huo)(huo)油冷(leng)(leng)后(hou)再進行一次400℃左右的(de)除(chu)應力回(hui)火(huo)(huo)(huo)。
