06Cr13Al是一種低鉻的鐵(tie)素體不銹鋼，由于碳含量低且加入鋁，從而抑制了高溫的α→y轉變。

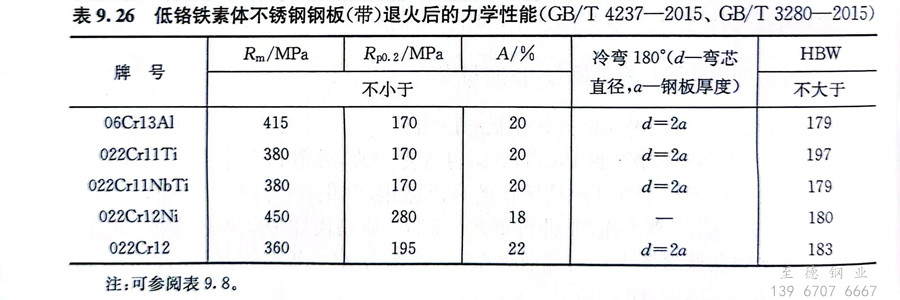

  06Cr13Al鋼的(de)始鍛溫(wen)度為1040～1150℃，終加工(gong)溫(wen)度不(bu)大于(yu)760℃，應控制熱加工(gong)工(gong)藝以得(de)到比較細的(de)晶粒組織，以便通過隨后(hou)的(de)處理獲(huo)得(de)所要(yao)求(qiu)的(de)塑性(xing)(xing)和韌(ren)性(xing)(xing)。06Cr13Al鋼的(de)退火溫(wen)度為780～830℃，空冷(leng)或緩冷(leng)。經退火后(hou)鋼板的(de)力學性(xing)(xing)能見表(biao)9.26。


表 26.jpg


  06Cr13Al鋼的耐銹性優于含碳高的12Cr13、20Cr13、30Cr13、40Cr13等馬氏體不銹鋼，其抗氧化使用溫度、斷續加熱溫度不大于760℃，連續加熱溫度不大于677℃。06Cr13Al鋼具有良好的塑性、韌性和冷成形性，優于鉻含量更高的其他鐵素體不銹鋼，可采用一般不銹鋼所采用的方法進行焊接。06Cr13Al鋼在475℃長時間加熱，不呈現475℃脆性。06Cr13Al鋼主要用于石油精煉塔槽襯里和各種部件、蒸汽透平葉片等。
