久久99国产精品久久99果冻传媒

0Cr33Ni55Mo8 (Hastelloy G-35)

（ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金(jin)與其他 Hastelloy G合(he)金系列中的(de)(de)G、G3、G30相比，0Cr33Ni55Mo8(G35)合(he)金中不含銅(tong)但含鉻(ge)、鎳量(liang)最高(gao)，鐵量(liang)最低，而(er)含碳量(liang)上限(xian)又較(jiao)(jiao)高(gao)（≤0.05%).開(kai)發此合(he)金的(de)(de)主要目(mu)的(de)(de)是為滿足在濕法磷酸生產中非(fei)常苛刻的(de)(de)腐(fu)蝕(shi)(shi)環(huan)境中使用的(de)(de)蒸(zheng)發器等裝置(zhi)的(de)(de)需(xu)求。與傳統用于濕法磷酸中的(de)(de)高(gao)鉻(ge)不銹鋼和(he)一些鐵鎳基(ji)耐蝕(shi)(shi)合(he)金相比，0Cr33Ni55Mo8合(he)金不僅耐蝕(shi)(shi)性(xing)優異，而(er)且(qie)對氯化物應力腐(fu)蝕(shi)(shi)的(de)(de)敏感性(xing)也較(jiao)(jiao)低，同時耐點(dian)蝕(shi)(shi)、耐縫隙腐(fu)蝕(shi)(shi)的(de)(de)性(xing)能也優良。

一(yi)、化(hua)學成分(fen)和組(zu)織特(te)點

 （ 0Cr33Ni55Mo8） Hastelloy G35 合金(jin)的(de)典型化學成分見(jian)表3-5-88，此合金(jin)的(de)組織(zhi)特點(dian)尚(shang)未見(jian)具體報道(dao)。

二、耐(nai)腐(fu)蝕性能(neng)

 1. 全面腐蝕(shi)

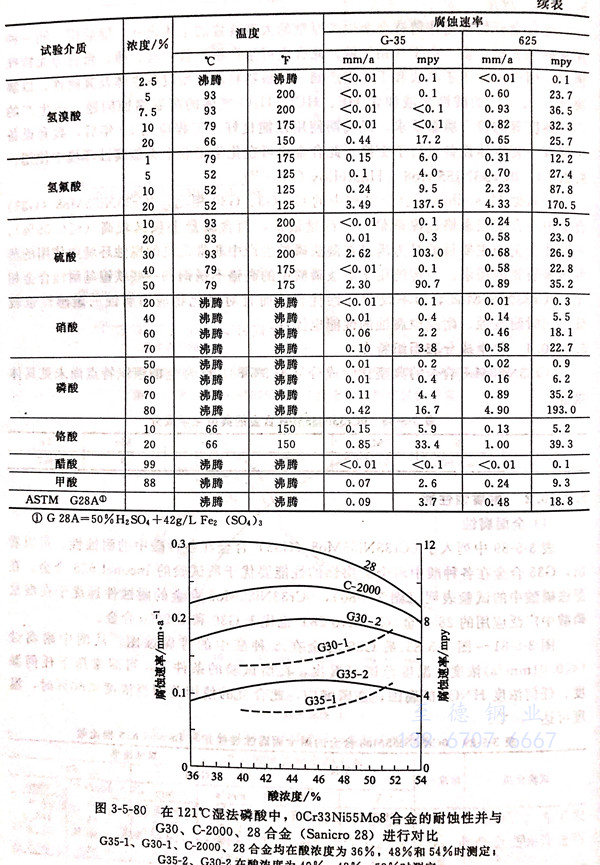

  表(biao)3-5-89中列人了0Cr33Ni55Mo8(G35)合(he)(he)金(jin)在各種酸中的耐(nai)蝕性。可以(yi)看出，G35合(he)(he)金(jin)在各種酸中耐(nai)全面腐蝕的性能要優(you)于所試驗(yan)的Inconel 625合(he)(he)金(jin)。在濕(shi)法(fa)磷酸中的試驗(yan)表(biao)明（圖3-5-80)，0Cr33Ni55Mo8合(he)(he)金(jin)的耐(nai)蝕性遠優(you)于在濕(shi)法(fa)磷酸中廣泛應用的28合(he)(he)金(jin)（Sanicro 28)也優(you)于G30和C-2000合(he)(he)金(jin)。

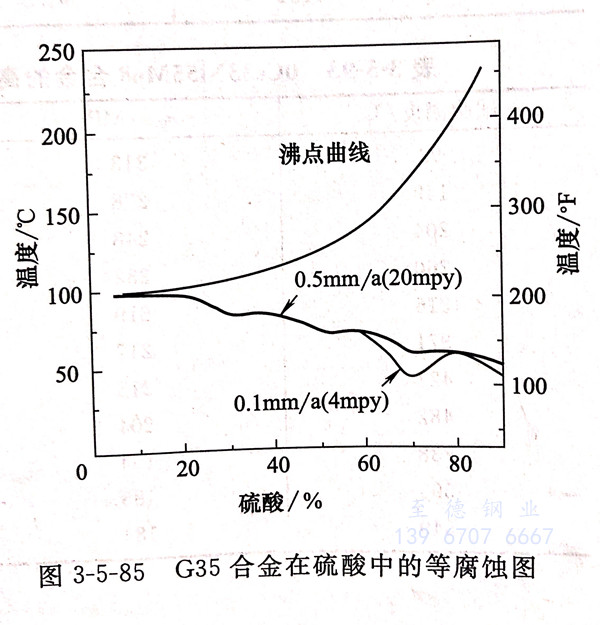

  圖3-5-81~圖3-5-85系 G35 合金在5種酸中的等腐蝕圖。從圖中耐腐蝕（＜0.01mm/a)濃度、溫度范圍可看出，在所試驗的條件下，可耐常壓下任何溫度、任何濃度 HNO₃ 的腐蝕，在磷酸中，此合金的使用范圍當濃度＜60%時，溫度可達 110℃。

 2. 局部腐蝕

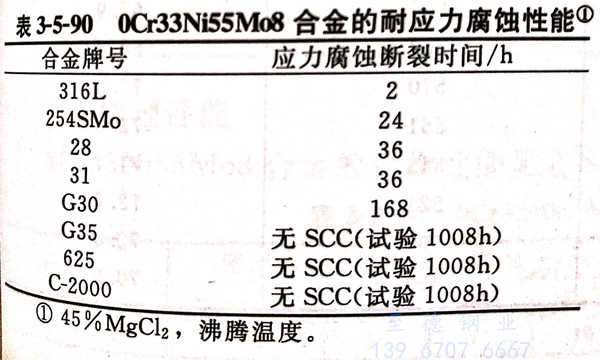

  0Cr33Ni55Mo8合金的耐氯化物（45%MgCl₂,沸騰溫度）應力腐蝕性能良好，優于 G30 合金 和 316L不銹鋼以及超級奧氏體不銹鋼254 SMo、鐵鎳基耐蝕合金28、31等（見表3-5-90)。

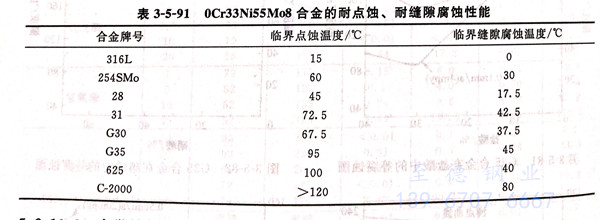

  表(biao)3-5-91系0Cr33Ni55Mo8合(he)金(jin)耐點蝕和耐縫隙腐蝕性能。由(you)于(yu)此合(he)金(jin)的(de)耐點蝕當(dang)量(liang)值（PRE值）高達59，故其耐點蝕、耐縫隙腐蝕溫(wen)度不(bu)僅優(you)于(yu)G30合(he)金(jin)，同(tong)時也較共(gong)同(tong)試(shi)驗的(de)316不(bu)銹(xiu)鋼(gang)和超級不(bu)銹(xiu)鋼(gang)254 SMo、鐵鎳基耐蝕合(he)金(jin)28、31等為佳。

三(san)、力(li)學性能

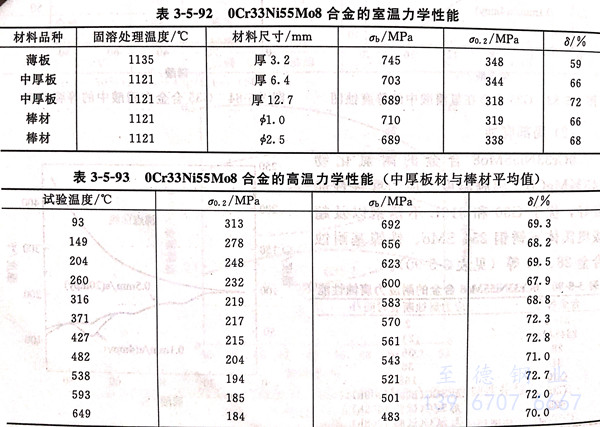

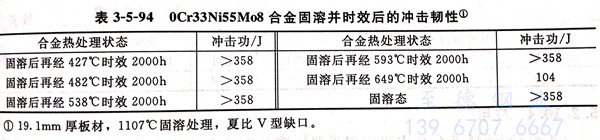

  表3-5-92~表3-5-94分別列(lie)出了0Cr33Ni55Mo8合金(jin)的室溫(wen)、高溫(wen)瞬時(shi)力學(xue)性能和(he)固溶(rong)處(chu)理并從(cong)(cong)427~649℃時(shi)效(xiao)2000h后的沖擊韌(ren)性。從(cong)(cong)這些結果(guo)可明顯看出，0Cr33Ni55Mo8合金(jin)不僅強度高，塑(su)性好(hao)，而且即(ji)使中溫(wen)長期時(shi)效(xiao)也具有良好(hao)的沖擊韌(ren)性。

四、熱(re)處理(li)工(gong)藝(yi)

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金的熱處(chu)理工(gong)藝約為1210℃加熱，保(bao)溫后快冷。此合(he)金系固溶處(chu)理態使用。

五、冷熱加(jia)工和成(cheng)型(xing)性(xing)

  （ 0Cr33Ni55Mo8） Hastelloy G35 合(he)金由(you)于不含銅，故(gu)熱加工性(xing)會優于含銅的G、G3、G30合(he)金。由(you)于0Cr33Ni55Mo8合(he)金塑性(xing)高，故(gu)易冷加工和(he)冷成型，而合(he)金冷成型常常是此合(he)金最(zui)為(wei)優選(xuan)的成型工藝。但由(you)于0Cr33Ni55Mo8合(he)金的強度和(he)加工硬化傾(qing)向遠(yuan)高于鉻鎳奧氏體不銹鋼(gang)，因此冷加工和(he)冷成型不僅需更大外(wai)力，而且(qie)必須及(ji)時進行消除應力熱處理。

六、焊接(jie)性能

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的(de)可焊(han)(han)性良好(hao)并與C-276相近。薄板焊(han)(han)接宜(yi)選用(yong)GATW,中厚(hou)板焊(han)(han)接宜(yi)選GMAW。氣體保(bao)護焊(han)(han)優先采用(yong)帶藥皮的(de)焊(han)(han)條(tiao)，為了減少熱影響區(qu)二次相的(de)沉淀，最高(gao)層間溫(wen)度要低(di)于93℃。

   由于合金冷加工件的直接(jie)焊接(jie)會帶來諸多問題，因此，合金件冷加工后必須(xu)先進行固溶處(chu)理，然后才能(neng)進行焊接(jie)。

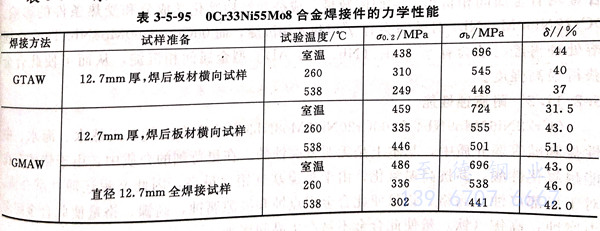

  表3-5-95系 0Cr38Ni55Mo8合金(jin)焊接件的力學(xue)性能。

七、物(wu)理性能

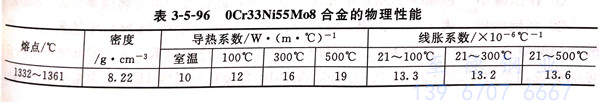

  （ 0Cr33Ni55Mo8） Hastelloy G35 合金的(de)物(wu)理性能見表 3-5-96。

八、應用

   （ 0Cr33Ni55Mo8） Hastelloy G35 合金主要應用(yong)于濕法磷酸(suan)生產中的(de)蒸發器，硝酸(suan)與氫氟酸(suan)溶液的(de)酸(suan)洗用(yong)容器；化學工業(ye)中的(de)硝酸(suan)和(he)氯化物的(de)腐蝕(shi)環(huan)境中的(de)設(she)備和(he)構件；苛性(xing)介質(zhi)中和(he)系統(tong)裝置以及耐高溫（650℃)腐蝕(shi)的(de)部件等。
