久久99国产精品久久99果冻传媒

00Cr21Ni57Mo13W3 (Hastelloy C-22)

（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)金(jin)于1982年問世，它是前述幾種高鉬Ni-Cr-Mo合金的改進和發展。考慮到前述二種（Hastelloy C-276和C-4)Ni-Cr-Mo耐蝕合金含鉻量偏低（約16%)，而Hastelloy C-4 合金又不含鎢，在一些介質中耐蝕性有所降低，新開發的00Cr21Ni57Mo13W3合金系提高鉻量到約21%,降低鉬量到約13%,加入了適量鎢（約3%),使金鉻、鉬、鎢量達到了平衡。正是由于這些特點，00Cr21Ni57Mo13W3合金的耐蝕性在許多介質中較前述幾種Ni-Cr-Mo(-W)合金更佳。特別是在FeCl₃、CuCl₂等氧化性介質、濕氯、氧化－還原性酸中更為明顯。與此同時，此合金仍有優良的耐點蝕、縫隙腐蝕和應力腐蝕等性能。由于此合金含碳、硫量均很低，因此，它非常適用于化學工業中耐蝕的焊接設備、容器、管線，而沒有敏化的危險。

一、化學(xue)成分和組織(zhi)特(te)點

  00Cr21Ni57Mo13W3 合金(jin)的(de)化(hua)學成分(fen)見表3-5-1，其(qi)組織(zhi)特點(dian)與前述幾種可(ke)變形Ni-Cr-Mo(-W)合金(jin)基本相同。

二、耐腐蝕性能

  1. 全面腐蝕

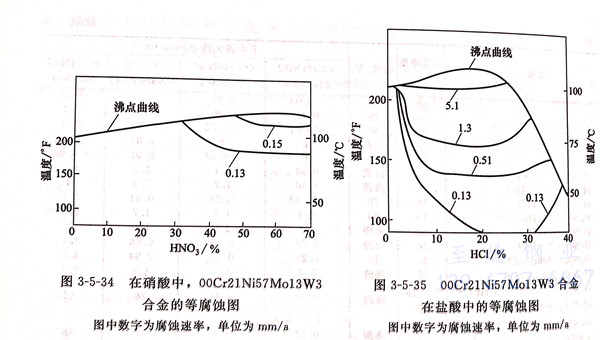

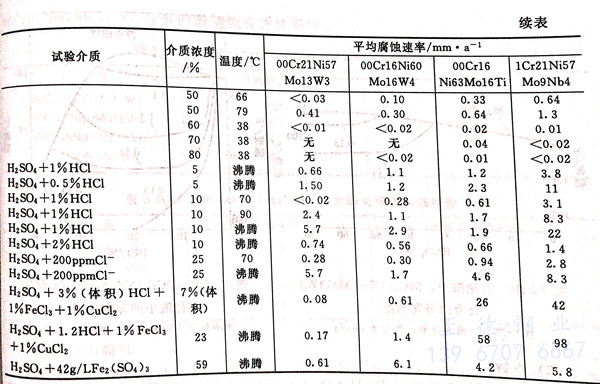

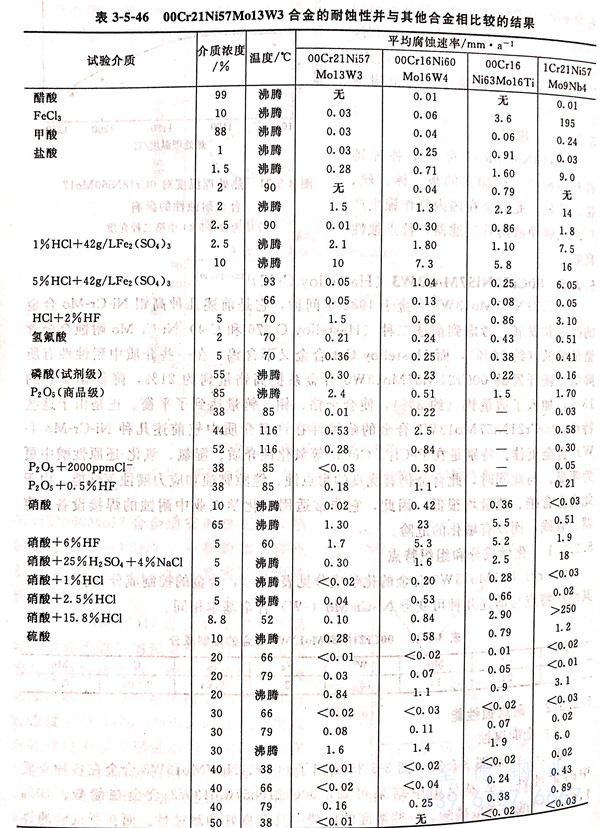

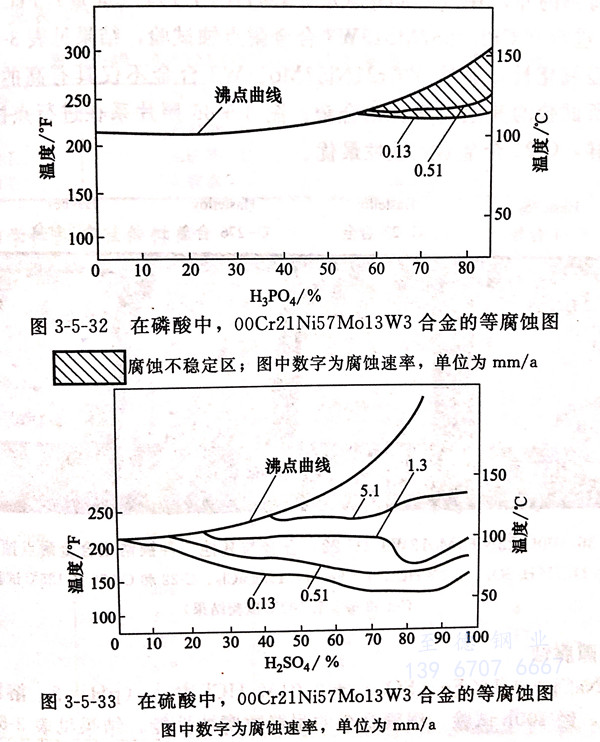

  表3-5-46和圖3-5-32~圖3-5-35列出了00Cr21Ni57Mo13W3合金在各種介質中的耐蝕性。從表及圖中結果可知，00Cr21Ni57Mo13W3 合金在醋酸、10%FeCl₃、甲酸、萃取磷酸、一些濃度的硫酸中具有良好的耐蝕性。而在所試驗的許多介質中不僅耐蝕而且優于 00Cr15Ni60Mo16W4、00Cr16Ni63Mo16Ti 和1Cr21Ni57Mo9Nb4等合金。

  2. 點蝕

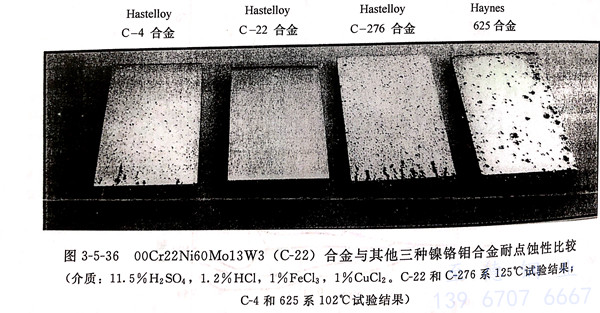

  在非常苛刻的介質中［7%H₂SO₄+3%HC1+1%(重量）FeCl₃+1%(重量）CuCl₂]進行 （00Cr21Ni57Mo13W3）Hastelloy C-22 合金耐點蝕試驗，結果見表3-5-47。由于試驗介質具有強氧化性，顯然00Cr21Ni57Mo13W3合金不僅具有高的無點蝕溫度，且顯著優于所試驗的其他高鉻、鉬合金。圖3-5-36照片系在進行點蝕試驗后的試片外觀，同樣，C-22合金耐點蝕性最優。

  3. 縫隙腐蝕

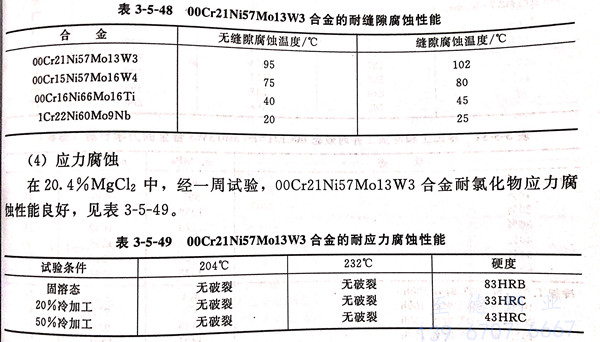

  在 4% NaCl + 0.1%Fe (SO₄)₃ + 0.01M HCl 中，（pH=2 ,溶液中氯離子含量 24300 ppm）,經過100小時試驗，觀察合金的耐縫隙腐蝕性能，結果見表 3-5-48。顯然，（00Cr21Ni57Mo13W3）Hastelloy C-22 合金的耐縫隙腐蝕性能最佳。

  4. 應力腐(fu)蝕(shi)

  在20.4% MgCl₂中，經一周試驗，00Cr21Ni57Mo13W3合金耐氯化物應力蝕性能良好，見表3-5-49。

三、力(li)學性能

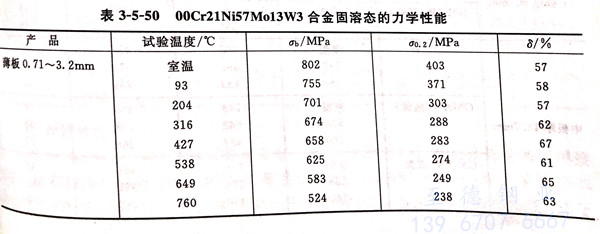

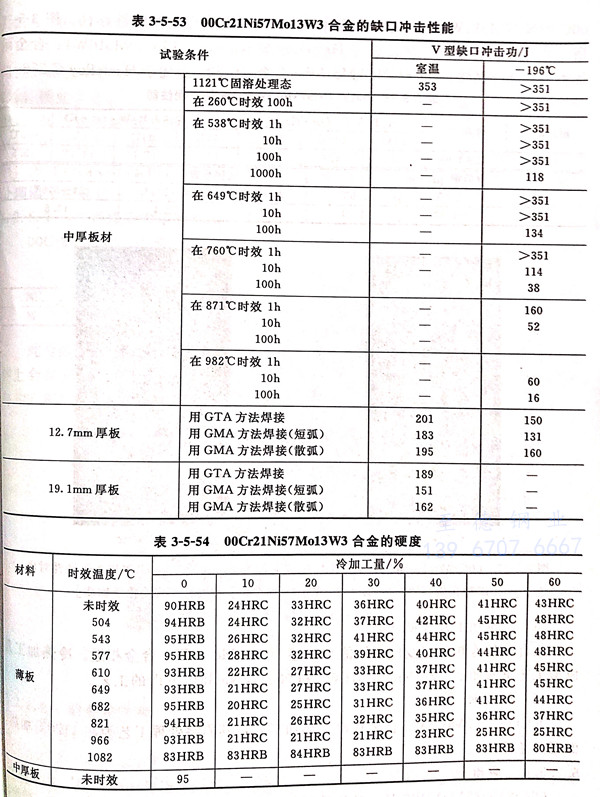

  表(biao)(biao)3-5-50~表(biao)(biao)3-5-52系(xi)(xi) 00Cr21Ni57Mo13W3 合金(jin)固溶態，冷(leng)加工態和冷(leng)加時(shi)效(xiao)態以及焊接(jie)件的力學性能。表(biao)(biao)3-5-53則系(xi)(xi)此合金(jin)的缺口沖擊韌性。表(biao)(biao)3-5-54 系(xi)(xi)此合金(jin)的硬度。

四、物理性能(neng)

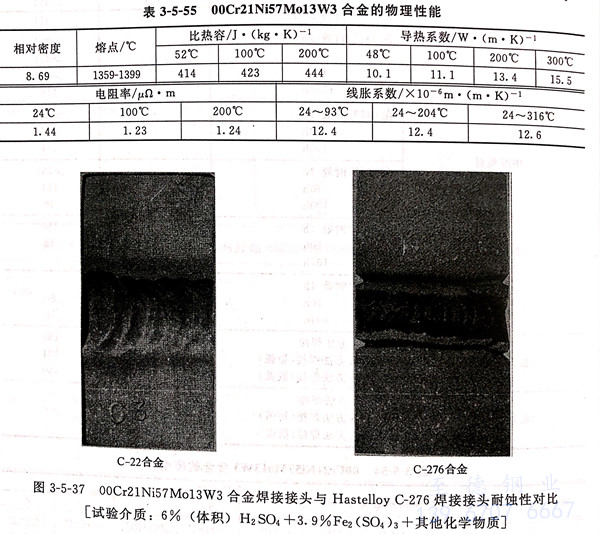

  表(biao)3-5-55列(lie)出了00Cr21Ni57Mo13W3合(he)金的物理(li)性能(neng)。

五、焊(han)接性能

 （00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)(he)金(jin)可(ke)(ke)焊性良好，可(ke)(ke)采(cai)(cai)用前述高鎳鉻(ge)鉬合(he)(he)金(jin)的(de)通用焊接方法，如GTAW、GMAW、SMAW等進行焊接。GTAW和(he)GMAW可(ke)(ke)采(cai)(cai)用C-22合(he)(he)金(jin)焊絲ERNiCrMo-10;SMAW可(ke)(ke)采(cai)(cai)用ENiCrMo-10、UNS W 86022焊條。由于(yu)00Cr21Ni57Mo13W3合(he)(he)金(jin)的(de)熱穩定性較好，焊后此(ci)合(he)(he)金(jin)的(de)耐(nai)蝕性亦佳(jia)。圖3-5-37所示照片(pian)系此(ci)合(he)(he)金(jin)的(de)焊接接頭與Hastelloy C-276(00Cr16Ni60Mo16W4)合(he)(he)金(jin)耐(nai)蝕性的(de)對比。顯然，00Cr21Ni57Mo13W3合(he)(he)金(jin)（C-22)遠優(you)于(yu)Hastelloy C-276。

七(qi)、冷熱加工(gong)及成型性能

  此合金的冷(leng)熱加工及成型性能與前述Ni-Cr-Mo(-W)合金相近。冷(leng)熱加工及成型工藝可(ke)參照00Cr15Ni60Mo16W4和(he)00Cr16Ni63Mo16Ti的工藝。

八、熱處理

  00Cr21Ni57Mo13W3合金在冷、熱加工后，其(qi)固(gu)溶處(chu)理(li)工藝為在1120℃加熱、保溫(wen)后急冷。

九(jiu)、應用

（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)金是一種(zhong)比(bi)較新的耐蝕(shi)合(he)金。主要用于(yu)海水、醋(cu)酸(suan)、醋(cu)酐(gan)、氯化和(he)氟化氫系統，磷酸(suan)和(he)混酸(suan)生產用酸(suan)洗(xi)設備、板(ban)式(shi)換熱器、SO2冷卻塔等用途(tu)中，解決全面腐(fu)蝕(shi)、點蝕(shi)、縫隙(xi)腐(fu)蝕(shi)等問(wen)題。特別(bie)適用于(yu)既含(han)有(you)大量(liang)氯離子，又含(han)有(you)大量(liang)氧化劑的介(jie)質中。
