久久99国产精品久久99果冻传媒

高純Cr26Mo1、S44629

 高純(chun)Cr26Mo1是高純(chun)久久99國產精品久久99果凍傳媒:鐵素體不銹鋼發展最(zui)早的(de)(de)一種，它的(de)(de)性能特(te)點(dian)是(shi)：①. 在含(han)氯化物(wu)的(de)(de)環境(jing)中(zhong)有良好(hao)的(de)(de)耐孔(kong)蝕，久久99國產精品久久99果凍傳媒:耐縫隙腐蝕性；②. 良好(hao)的(de)耐氯化物(wu)應力腐蝕破裂(lie)性；③. 良好(hao)的(de)久久99國產精品久久99果凍傳媒:耐晶間腐蝕性；④. 在(zai)廣泛的(de)(de)腐蝕(shi)環(huan)境(jing)中良好的(de)(de)耐蝕(shi)性(xing)(xing)；⑤. 焊后(hou)較好的(de)(de)韌性(xing)(xing)、延性(xing)(xing)。主要用作處理(li)堿、有機酸、硝酸、漂白(bai)液(ye)、尿素(su)和含氯(lv)化物冷(leng)卻水的(de)(de)設備(bei)。

一(yi)、化(hua)學成(cheng)分

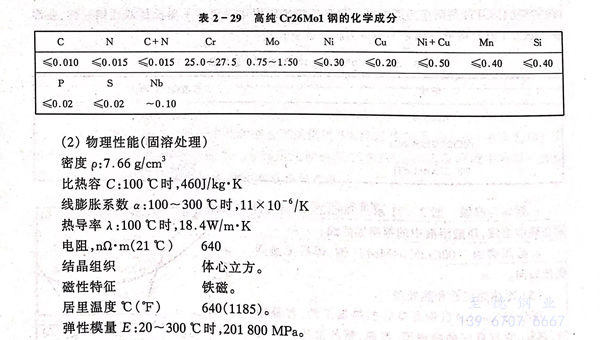

 高純(chun)Cr26Mo1、S44629 不銹鋼的(de)化學成分見(jian)表2-29。

三、力學(xue)性(xing)能

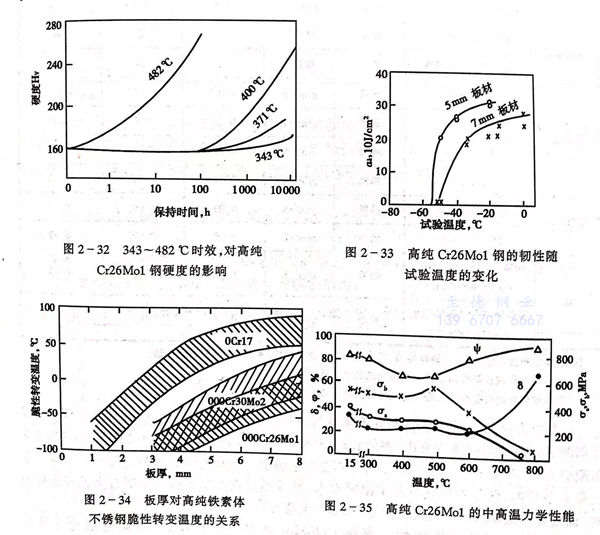

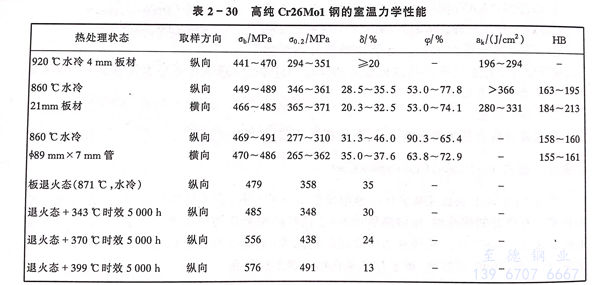

 與Cr-Ni奧氏(shi)體不銹鋼相比，這種鋼屈服強度較高，延伸率較低。表2-30列出了此種鋼的室溫力學性能。表2-30和圖2-32指出了343～482℃時效后力學性能的變化。從表2-30和圖2-33中可知，高純Cr26Mo1、S44629 不銹鋼(gang)室溫有足夠的沖擊韌性；管材較板材有更高的塑性；橫、縱向性能沒有顯著的差別，這說明各向異性不明顯，但高純Cr26Mo1不銹鋼仍存在475℃脆性，最高長期使用溫度不得超過300℃。

 高純鐵素(su)體不銹(xiu)鋼 Cr26Mo1 的(de)(de)脆性轉(zhuan)變(bian)溫度見圖(tu) 2-33 和 圖(tu) 2-34。可(ke)以看出(chu)，即使 C+N≤150 ppm，Cr26Mo1鋼的(de)(de)脆性轉(zhuan)變(bian)溫度仍受材(cai)料(liao)尺寸(cun)、冷卻(que)速(su)(su)度的(de)(de)影響。這就(jiu)是韌性的(de)(de)尺寸(cun)效(xiao)應(ying)和冷卻(que)速(su)(su)度效(xiao)應(ying)，這些效(xiao)應(ying)的(de)(de)存在(zai)主要是鐵素(su)體不銹(xiu)鋼中(zhong)碳(tan)、氮溶(rong)解度極低，鋼中(zhong)碳(tan)、氮化物易析出(chu)所致。此鋼種(zhong)在(zai)工程上應(ying)用(yong)最(zui)大厚度不得超過6mm為(wei)宜（特別是承(cheng)受動載荷的(de)(de)焊接(jie)件和設備）。

 高純(chun)Cr26Mo1不銹鋼的(de)高溫力學性能見圖2-35。溫度(du)超過500～600℃，鋼的(de)強度(du)迅速下降，塑性顯著(zhu)上升。

四、耐蝕性

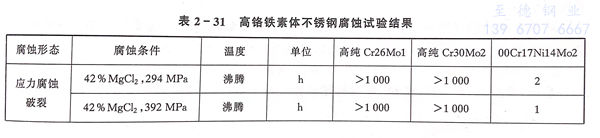

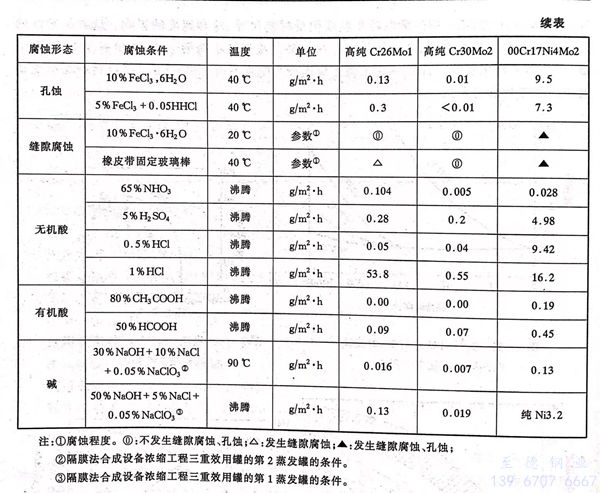

 表2-31列出高純Cr26Mo1、高純Cr30Mo2 以及316L不銹鋼在各種條件下腐蝕試驗的結果。

 a．耐應力腐蝕

  高純Cr26Mo1、S44629 不銹鋼有著優異的耐應力腐蝕破裂性能，特別在氯化物和含氧化劑的NaOH溶液中更為突出，例如表2-31所示，高純Cr26Mo1不銹鋼在42％MgCl2沸騰溶液中屈服應力為392MPa試驗1000小時也不會發生破裂。但是高純Cr26Mo1耐應力腐蝕破裂也是有條件的，例如在敏化態和中溫時效態，遭受不適宜冷加工以及承受過大的載荷應力時，也顯著降低鋼的耐應力腐蝕性能，從而產生應力腐蝕破裂。

 b. 耐(nai)孔蝕、耐(nai)縫(feng)隙腐蝕性

 高純Cr26Mo1、S44629 不銹鋼耐孔蝕、耐縫隙腐蝕性能優于316L不銹鋼，但由于其Mo含量較低，此鋼種不適用于耐海水腐蝕的一些場合（溫度低者除外）。

 c. 耐無機酸的腐蝕

 高純Cr26Mo1、S44629 不銹鋼不會析出碳化物，氯化物，因此不會形成貧Cr層，所以有特別優異的耐晶間腐蝕性能。在低濃度的鹽酸、硫酸中耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼，但是在高濃度的非氧化性的無機酸中，腐蝕率急劇增加，要特別小心。

 d. 耐有機(ji)酸的腐蝕

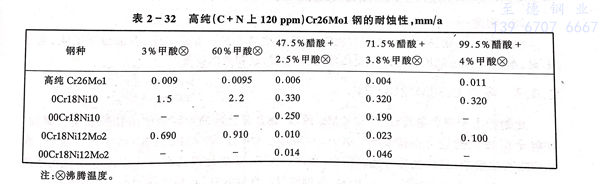

  高純Cr26Mo1、S44629 不銹鋼具有特別優異的耐有機酸腐蝕性能，對甲酸、乙酸及這些酸的混酸均顯示出優異的耐蝕性（見表2-32）。

e．耐堿

 表2-31示出高(gao)純Cr26Mo1、S44629 不銹鋼在隔膜法合成NaOH制造設備的濃縮工序腐蝕結果。特別是隔膜法合成NaOH的工藝流體中含有微量NaO、CIO3及多量的NaCl泥漿，其設備既要求耐蝕又要求耐磨，用高純Cr26Mo1不銹鋼遠優于純Ni鋼。

五、冷熱(re)加工和熱(re)處理

  高純Cr26Mo1、S44629 不銹鋼適宜的熱加工溫度為870～1150℃。正常熱處理溫度為870～920℃加熱后急冷。

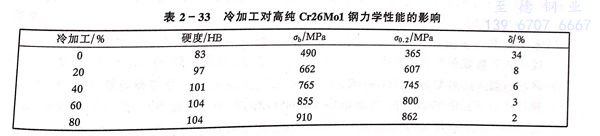

  高(gao)純Cr26Mo1、S44629 不銹鋼易于冷加工，硬化速度低于18-8型Cr-Ni奧氏體不銹鋼，表2-33系冷加工變形量對高純Cr26Mo1鋼力學性能的影響。

六、成型性

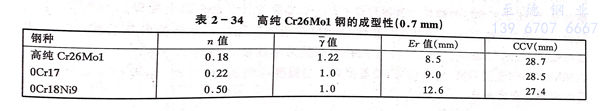

  表2-34示出0.7mm高純(chun)Cr26Mo1、S44629 不銹鋼板成型性試驗結果。高純Cr26Mo1不銹鋼的n值小，加工硬化傾向小，值大深拉深加工比較容易，但較奧氏體鋼脹形性差。成型性類似于普通430（Cr17％）鋼。

七、焊接性

  高純Cr26Mo1、S44629 不銹鋼可采用鎢極(ji)氬弧(hu)焊和金屬極氬弧焊接，當需要填絲時可采用同樣的材料，多層焊接，不接觸工藝流體的一面可使用奧氏體00Cr17Ni14Mo2焊條。焊前焊后均需仔細清洗焊件，防止雜質污染，焊接過程應防止碳、氮、氧等進入焊縫中。焊接熱輸人要低。棉縫脆性轉變溫度在-50-0℃附近波動。這與截面尺寸，碳氯、氧污染的程度，焊接工藝操作有關。

八、用途(tu)

  化學加工(gong)(gong)(gong)工(gong)(gong)(gong)業(ye)（醋酸(suan)、乳酸(suan)等(deng)有機酸(suan)，苛性鈉濃縮工(gong)(gong)(gong)程），食品工(gong)(gong)(gong)業(ye)，石油精煉工(gong)(gong)(gong)業(ye)，電力工(gong)(gong)(gong)業(ye)，水處理和(he)污染(ran)控制(zhi)等(deng)用熱交換器(qi)，壓力容器(qi)，罐(guan)和(he)其他(ta)設備(bei)。
