久久99国产精品久久99果冻传媒

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 久久99國產精品久久99果凍傳媒:不銹鋼是一種低碳、氮含量又加入(ru)Ti等穩定化元素(su)的久久99國產精品久久99果凍傳媒:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不銹(xiu)鋼(gang)、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一、化(hua)學成分

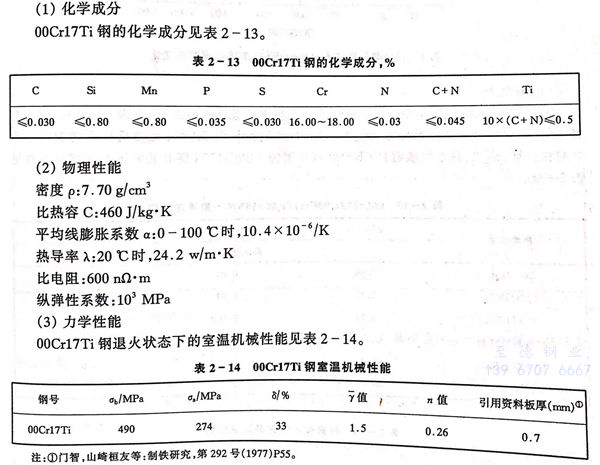

(00Cr17Ti) 436LX 不銹鋼的化學成分見表2-13。

三、力學性能

(00Cr17Ti) 436LX不銹鋼退(tui)火狀態(tai)下的室溫機械性(xing)能見表2-14。

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼板(ban)高溫瞬(shun)時抗張性(xing)能(neng)見圖(tu)2-26。00Cr17Ti鋼在400～500℃時的強度比(bi)430不(bu)銹(xiu)鋼低，而500～600℃時比(bi)430不(bu)銹(xiu)鋼高。

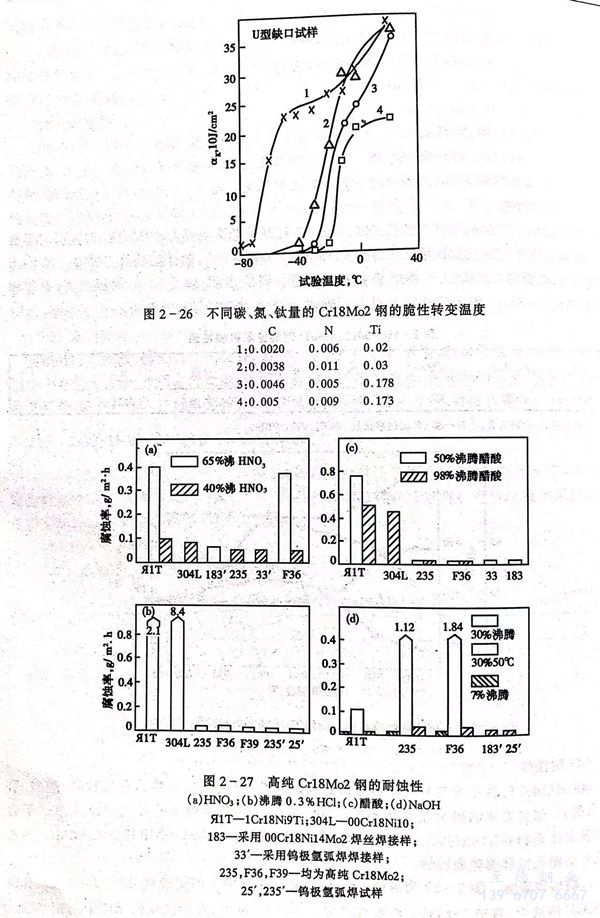

(00Cr17Ti) 436LX不(bu)銹鋼(gang)蠕變(bian)破斷強度見圖(tu)2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆性問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性(xing)

(00Cr17Ti) 436LX不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)在(zai)飲用水和中等氧(yang)化性腐(fu)蝕介(jie)質中有(you)極(ji)好(hao)(hao)的耐(nai)(nai)蝕性（見(jian)表(biao)2-15）。在(zai)各種氯化物溶液中(00Cr17Ti) 436LX不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)耐(nai)(nai)孔蝕性優于304不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)。此(ci)外，00Cr17Ti在(zai)奧氏體不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)產生應(ying)力(li)(li)腐(fu)蝕介(jie)質（例如，熱水交換器）中不(bu)(bu)(bu)(bu)產生應(ying)力(li)(li)腐(fu)蝕。(00Cr17Ti) 436LX不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)有(you)較(jiao)好(hao)(hao)耐(nai)(nai)晶間腐(fu)蝕性能見(jian)表(biao)2-16。

五、抗氧化性

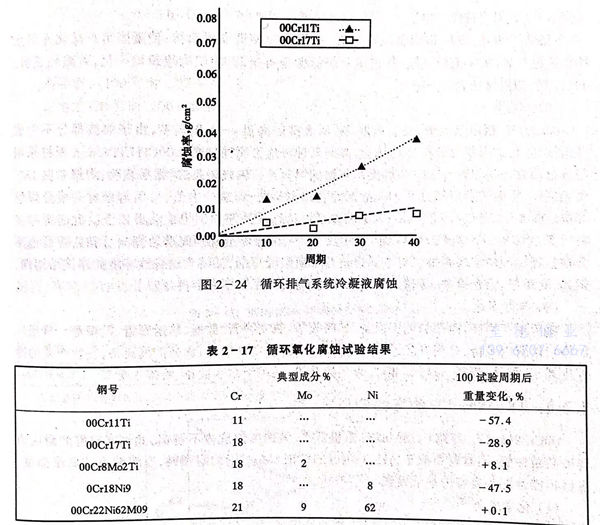

 (00Cr17Ti) 436LX 不銹(xiu)鋼在很多汽車排氣系統部(bu)分(fen)提供(gong)非常好的抗氧(yang)化性。因為(wei)氧(yang)化速(su)度受(shou)使用條件（例(li)如(ru)氣氛，熱循(xun)環(huan)和結構(gou)設計）極大的影響，實(shi)驗室試(shi)驗結果僅能(neng)用作為(wei)使用溫度的指南（見圖(tu)2-24，表2-17）。

六、冷熱加工性，熱處理

 (00Cr17Ti) 436LX不(bu)銹鋼(gang)開始(shi)熱加工溫度(du)與1050～1150℃，終加工溫度(du)應≤850℃并保證有足(zu)夠(gou)的變形量。

  退火溫(wen)度(du)，熱(re)軋帶在罩式爐(lu)內進行退火，處理(li)溫(wen)度(du)為(wei)825～875℃，時(shi)間≥8小時(shi)。

  冷軋(ya)帶在(zai)連續(xu)退火酸洗爐中進行，處理溫度控制在(zai)850～860℃。

七、成(cheng)型性

  (00Cr17Ti) 436LX 不銹鋼(gang)冷成型性略優于( 1Cr17)430不銹鋼(gang)、(1Cr17Ti)437不銹鋼(gang)，它的屈(qu)服強(qiang)(qiang)度，抗(kang)張強(qiang)(qiang)度較(jiao)( 1Cr17)430不銹鋼(gang)、(1Cr17Ti)437不銹鋼(gang)稍低些(xie)，延(yan)伸率稍高(gao)些(xie)，塑(su)性稍優于1Cr17,1Cr17Ti。

 a. 脹形性

  (00Cr17Ti) 436LX不(bu)銹(xiu)鋼的加工(gong)硬化指數n值較( 1Cr17)430不(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)銹(xiu)鋼高（見(jian)表(biao)2-11，表(biao)2-14）。00Cr17Ti的n值～0.26,1Cr17為0.22,1Cr17Ti為0.23。從圖2-19n值與Er值的關系(xi)可(ke)以看出(chu)(chu)，板厚0.6～1.0mm00Cr17Ti鋼，標誌(zhi)脹(zhang)形性(xing)的Er值較1Cr17鋼高出(chu)(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值示于表(biao)2-12。顯然(ran)，(00Cr17Ti) 436LX不(bu)銹(xiu)鋼脹(zhang)形性(xing)較( 1Cr17)430不(bu)銹(xiu)鋼、(1Cr17Ti)437不(bu)銹(xiu)鋼好。

 b．深拉伸性

  (00Cr17Ti) 436LX不銹(xiu)鋼選(xuan)擇(ze)最(zui)適(shi)宜的Ti／（C＋N）比，連(lian)鑄采用電磁攪拌，最(zui)適(shi)宜熱軋溫度，熱處理條件，最(zui)適(shi)宜冷(leng)軋壓下量等可獲得(de)最(zui)好(hao)的深拉伸(shen)性，板厚0.6～0.8mm，Y值可達到1.5～1.7（見表2-14）。

c．皺折

  (00Cr17Ti) 436LX不銹鋼冶金生產(chan)工(gong)藝，采用(yong)低溫(wen)鑄造電磁攪(jiao)拌，使凝固組(zu)織微化(hua)并阻止柱狀晶的發展(zhan)，采用(yong)低溫(wen)熱軋，促進退(tui)火時的完(wan)全(quan)再結晶，使織構(gou)組(zu)織均一化(hua)，可減輕皺折。(00Cr17Ti) 436LX不銹鋼皺折傾向較430不銹鋼小。

八、焊接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶(jing)間腐蝕(shi)和應力腐(fu)蝕破(po)裂(lie)。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體(ti)不銹(xiu)鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九、典型用途

  用于(yu)生產(chan)硝酸，硝銨的化(hua)工設備，如(ru)吸(xi)收塔、熱交換器、酸槽、輸送管(guan)道、貯槽等。薄板廣泛(fan)用于(yu)建筑內裝(zhuang)(zhuang)修，日用辦公設備，廚房設備、器具(ju)(ju)，電(dian)氣(qi)制品，食(shi)品陳列裝(zhuang)(zhuang)備，餐飲產(chan)業的冷凍冷藏車(che)(che)，器具(ju)(ju)，汽車(che)(che)、自行車(che)(che)部件，煤氣(qi)器具(ju)(ju)等，還用于(yu)給水(shui)設備、給排水(shui)管(guan)等。
