久久99国产精品久久99果冻传媒

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高純(chun)Cr18Mo2Ti 久久99國產精品久久99果凍傳媒:不銹鋼是極低碳、氮的純(chun)久久99國產精品久久99果凍傳媒:鐵素體不銹鋼，此鋼有較好的耐(nai)久久99國產精品久久99果凍傳媒:應力腐蝕破裂性(xing)能，還(huan)有著類似于（0Cr18Ni12Mo2）久久99國產精品久久99果凍傳媒:316不銹鋼的耐蝕(shi)性(xing)，有著較高(gao)的屈服強度、良好焊接性(xing)能和(he)良好的成形性(xing)能。

一、化學成(cheng)分(fen)

00Cr18Mo2Ti和高(gao)純Cr18Mo2Ti 不銹鋼的化學(xue)成分見表2-18。

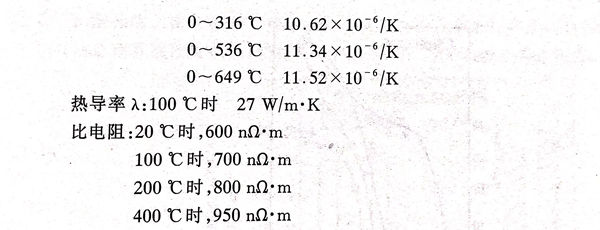

三、力學性能

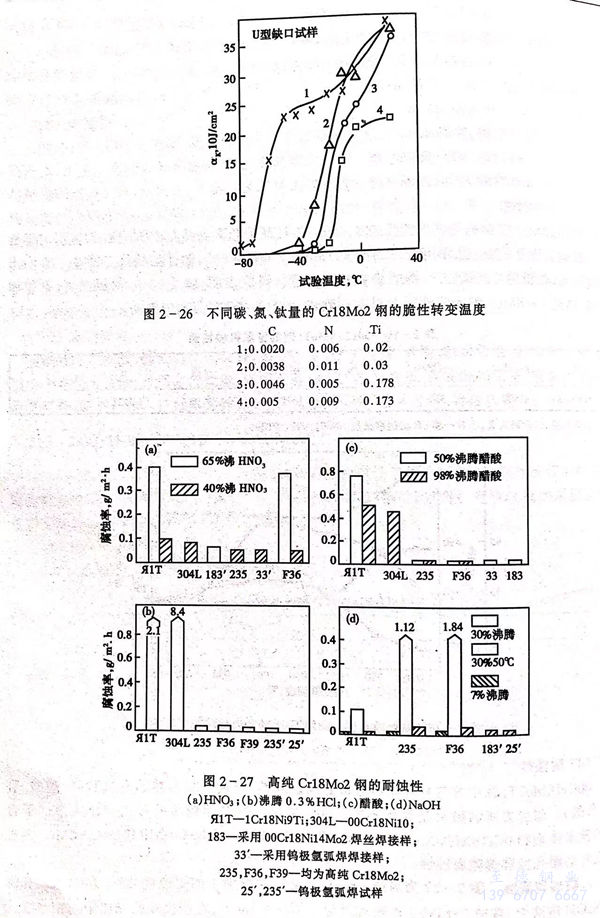

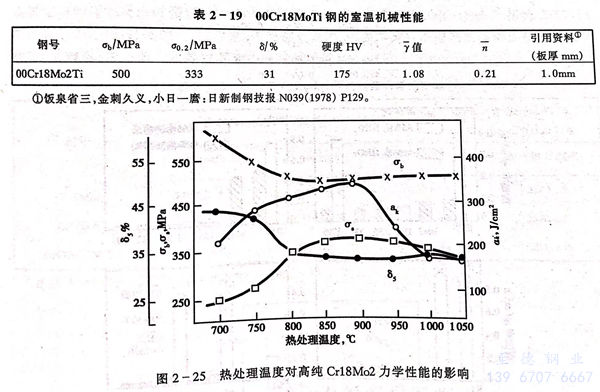

 00Cr18Mo2Ti不(bu)(bu)銹(xiu)鋼(gang)的力學(xue)性(xing)能見(jian)(jian)表2-19。熱處理工藝對高(gao)純(chun)Cr18Mo2Ti不(bu)(bu)銹(xiu)鋼(gang)室溫力學(xue)性(xing)能的影響見(jian)(jian)圖(tu)2-25。從圖(tu)可看出高(gao)純(chun)Cr18Mo2Ti不(bu)(bu)銹(xiu)鋼(gang)的塑性(xing)、韌性(xing)均較好。圖(tu)2-26示出不(bu)(bu)同碳氮、鈦量的Cr18Mo2Ti不(bu)(bu)銹(xiu)鋼(gang)的脆(cui)變(bian)(bian)轉變(bian)(bian)溫度。研究(jiu)表明，就(jiu)≤4mm薄(bo)板而言，若控制適當，高(gao)純(chun)Cr18Mo2不(bu)(bu)銹(xiu)鋼(gang)的脆(cui)性(xing)轉變(bian)(bian)溫度一般在(zai)-20～-60℃范圍內波動。

四、耐蝕(shi)性(xing)

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐(nai)均勻腐(fu)蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐(nai)孔蝕(shi)

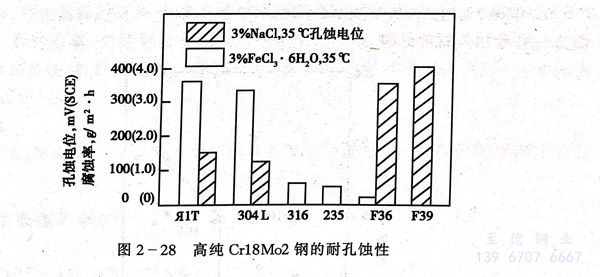

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹鋼(gang)、321不銹鋼好，與316不銹鋼相當（見圖2-28）。

c．耐應力腐蝕破裂性

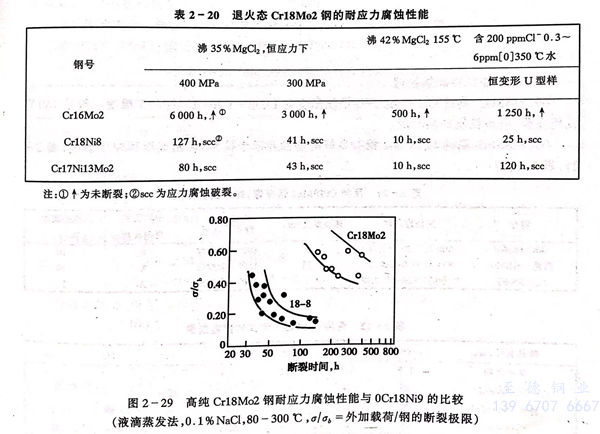

  00Cr18Mo2Ti，高(gao)(gao)(gao)純(chun)Cr18Mo2Ti鋼，Ni＋Cu≤0.5時，一(yi)般不(bu)產生(sheng)氯(lv)化(hua)物的(de)(de)應力(li)(li)腐(fu)蝕破裂（表2-20和圖2-29）。但需(xu)要指出(chu)，00Cr18Mo2，高(gao)(gao)(gao)純(chun)Cr18Mo2中過高(gao)(gao)(gao)的(de)(de)Ni，Cu，過高(gao)(gao)(gao)的(de)(de)C，N含量，遭(zao)受(shou)敏化(hua)處理(li)（例(li)如焊接），不(bu)適當的(de)(de)冷加(jia)工以(yi)及過高(gao)(gao)(gao)的(de)(de)載(zai)荷（或殘余）應力(li)(li)等均可導致其應力(li)(li)腐(fu)蝕的(de)(de)出(chu)現。

d. 耐晶間(jian)腐蝕(shi)

  鐵素體不銹鋼的晶間腐蝕敏感性較高(gao)。因此(ci)，當00Cr18Mo2、高(gao)純 Cr18Mo2 鋼中C＋N≥100ppm時，為了防止晶間腐蝕也必須加(jia)入穩定的元素Ti和（或）Nb。

  C＋N＜0.017％時，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

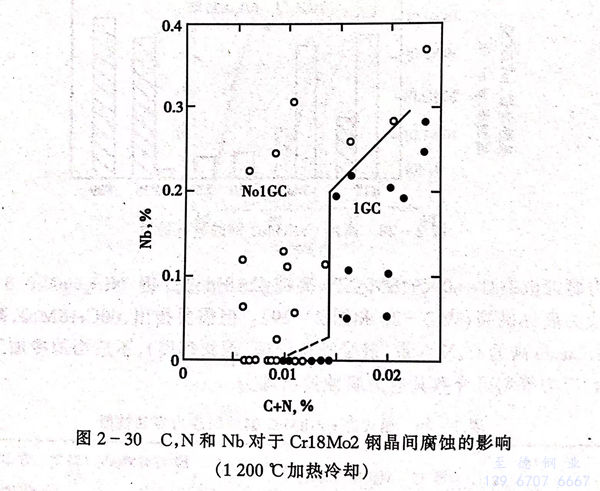

圖2-30示出此(ci)試驗結果。

五(wu)、冷熱加工性和熱處理(li)

  00Cr18Mo2、高(gao)純Cr18Mo2 不銹鋼(gang)開始鍛壓溫(wen)度(du)(du)為1038～1204℃；終(zhong)加工溫(wen)度(du)(du)一般是760℃或(huo)稍高(gao)些(xie)，應該控制細晶(jing)粒度(du)(du)。

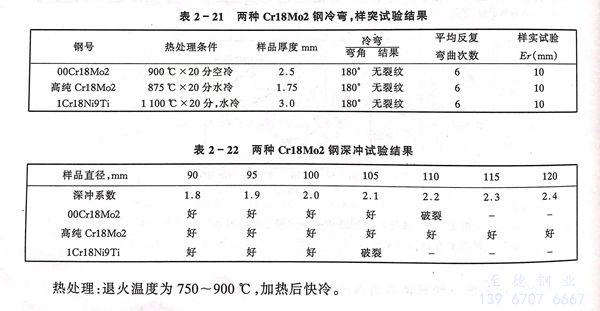

  00Cr18Mo2，高純Cr18Mo2鋼有(you)良好的塑性并適于拉伸(shen)、軋制成形和沖壓制造（表(biao)2-21，表(biao)2-22）。

  熱處(chu)理：退火溫(wen)度為750~900℃，加(jia)熱后快冷。

六、焊接性能

  00Cr18Mo2，高純(chun)Cr18Mo2可用(yong)普通(tong)不銹鋼采用(yong)的(de)各種方法進行焊(han)接(jie)。焊(han)接(jie)時輸入的(de)熱(re)量應(ying)(ying)盡量小，避(bi)(bi)免(mian)晶粒(li)過分(fen)長大，影響(xiang)(xiang)焊(han)縫(feng)(feng)和熱(re)影響(xiang)(xiang)區(qu)的(de)強(qiang)度。為(wei)避(bi)(bi)免(mian)焊(han)接(jie)時熱(re)金(jin)屬(shu)與空氣(qi)接(jie)觸，電弧、焊(han)縫(feng)(feng)金(jin)屬(shu)、焊(han)縫(feng)(feng)背面惰性氣(qi)體保護非常重要，因為(wei)氮化(hua)鉻的(de)形(xing)成會降低耐(nai)蝕性。此鋼焊(han)接(jie)還應(ying)(ying)注(zhu)意，焊(han)接(jie)前整個清潔焊(han)縫(feng)(feng)，減(jian)小氣(qi)孔的(de)出現，MMA焊(han)時，焊(han)條充分(fen)干燥，使用(yong)適宜保護氣(qi)體。

七、應用

  00Cr18Mo2，高純Cr18Mo2不銹鋼主要(yao)用作食品(pin)加工設備，熱(re)交換(huan)器，熱(re)水罐(guan)和太陽能(neng)收集面(mian)板等。
