久久99国产精品久久99果冻传媒

00Cr12Ni10AlTi

 00Cr12Ni10AlTi 不(bu)銹鋼是(shi)一(yi)種超低碳馬氏體時(shi)效不(bu)銹鋼，它(ta)既(ji)具(ju)有馬氏體時(shi)效鋼的(de)高強度和良(liang)好的(de)韌性(xing)，又具(ju)有常規久久99國產精品久久99果凍傳媒:不銹鋼的(de)(de)耐蝕(shi)性(xing)(xing)。該鋼易于生產和具(ju)(ju)有(you)良好的(de)(de)加工性(xing)(xing)能，主要用于要求具(ju)(ju)有(you)高(gao)的(de)(de)強度、良好的(de)(de)韌性(xing)(xing)和耐蝕(shi)性(xing)(xing)的(de)(de)裝備，如供(gong)料螺旋(xuan)推進器(qi)、捏合元件、破碎(sui)機襯板、塑料模具(ju)(ju)和模板等。

一、化學成(cheng)分

 00Cr12Ni10AlTi 不銹鋼(gang)的化學成分見(jian)表(biao)5-60。

二(er)、室溫力學性能

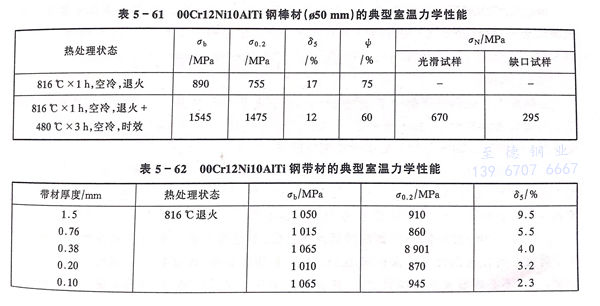

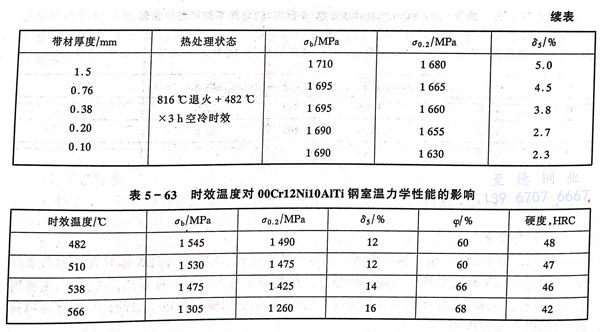

  00Cr12Ni10AlTi 不(bu)(bu)銹(xiu)鋼在退火(huo)條件下具有較高的(de)抗拉強度(du)和屈服強度(du)，且塑性(xing)和韌(ren)性(xing)良好。通(tong)過簡單的(de)時(shi)效(xiao)處(chu)理，其強度(du)水平(ping)較退火(huo)狀(zhuang)態提高1倍，同時(shi)保留了足夠的(de)塑韌(ren)性(xing)。00Cr12Ni10AITi 不(bu)(bu)銹(xiu)鋼棒材、帶材及時(shi)效(xiao)處(chu)理對室溫力學性(xing)能的(de)影響見表(biao)5-61至(zhi)表(biao)5-63。

三、高溫力學(xue)性能

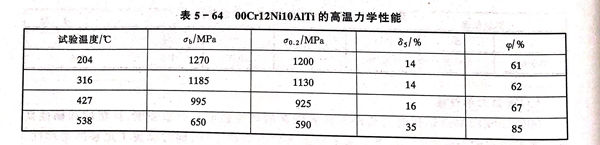

  00Cr12Ni10AlTi 不銹鋼的高溫拉伸(shen)性能見(jian)表5-64。

四、耐(nai)蝕性

  00Cr12Ni10AlTi 不銹鋼在大氣中的耐蝕性相當于304不銹鋼和Cr17型鐵素體不銹鋼。在鹽霧試驗中，鋼的耐蝕性不如1Cr17而優于1Cr13。在沸騰20％H₃PO₄、60％醋酸、25％和65％HNO₃中，其耐蝕性稍好于1Cr13不(bu)銹(xiu)鋼，但不如0Cr18Ni9和1Cr17。

五、工藝性能

 a. 熱加工

  此鋼(gang)易于熱(re)加(jia)工(gong)(gong)(gong)，理想的熱(re)加(jia)工(gong)(gong)(gong)溫度范(fan)圍為(wei)(wei)1038～1230℃。為(wei)(wei)得到細化(hua)的晶(jing)粒和最佳力學性能，應在(zai)816～927℃范(fan)圍內進行終加(jia)工(gong)(gong)(gong)，在(zai)終加(jia)工(gong)(gong)(gong)范(fan)圍內應盡可(ke)能加(jia)大變形量(liang)，至少應為(wei)(wei)20％。加(jia)工(gong)(gong)(gong)后空冷(leng)至室溫即(ji)可(ke)。

 b. 熱(re)處(chu)理(li)

  00Cr12Ni10AlTi 不銹(xiu)鋼的(de)(de)使用(yong)狀(zhuang)態(tai)為(wei)(wei)(wei)固(gu)(gu)溶退火＋時效(xiao)處理。鋼的(de)(de)固(gu)(gu)溶處理溫(wen)度為(wei)(wei)(wei)816℃×1h空冷，而后進行時效(xiao)處理，以得到(dao)所需(xu)強(qiang)(qiang)度和塑(su)韌(ren)性(xing)(xing)，根據對材料的(de)(de)強(qiang)(qiang)度、塑(su)韌(ren)性(xing)(xing)要求選擇恰當的(de)(de)時效(xiao)溫(wen)度，時效(xiao)時間為(wei)(wei)(wei)3小時，冷卻方式為(wei)(wei)(wei)空冷。

c. 焊接

  00Cr12Ni10AlTi 不銹鋼的焊(han)(han)(han)接性(xing)能良好，不論是在(zai)退(tui)火(huo)狀(zhuang)態還是在(zai)時效條件(jian)下(xia)均易(yi)于焊(han)(han)(han)接。可(ke)使(shi)用惰性(xing)氣體保護和(he)(he)手工(gong)電弧焊(han)(han)(han)等焊(han)(han)(han)接方法(fa)，焊(han)(han)(han)接材料宜使(shi)用與(yu)母材相同的化(hua)學成分，不必(bi)焊(han)(han)(han)前預熱和(he)(he)焊(han)(han)(han)后退(tui)火(huo)，焊(han)(han)(han)后進(jin)行480℃時效處理，可(ke)獲得與(yu)母材相近的強(qiang)度和(he)(he)韌(ren)性(xing)。

六(liu)、物理性能

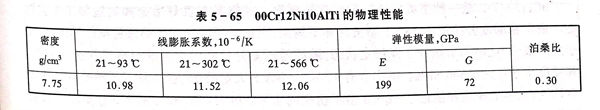

  00Cr12Ni10AlTi 不銹(xiu)鋼(gang)的物理性能(neng)見表5-65。
