久久99国产精品久久99果冻传媒

04Cr13Ni8Mo2Al、PH13-8Mo、0Cr13Ni8Mo2Al

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼是一種(zhong)采用(yong)雙真空冶煉的高強度馬氏體(ti)久久99國產精品久久99果凍傳媒:沉淀硬化不銹鋼。此鋼的(de)突出(chu)特點是除高(gao)的(de)強(qiang)度外，尚具(ju)有優良(liang)(liang)的(de)斷裂韌性，良(liang)(liang)好的(de)橫向(xiang)力(li)學性能(neng)和在海洋環境中的(de)耐(nai)應(ying)力(li)腐(fu)蝕性能(neng)。為準確(que)控制(zhi)合金成分(fen)，減少鋼中氣(qi)體含量，提(ti)高(gao)鋼的(de)純潔度，在生產中應(ying)采用VIM＋VAR雙真空冶煉工(gong)藝。由于鋼的(de)良(liang)(liang)好綜合性能(neng)，已廣泛應(ying)用于宇航(hang)、核(he)反應(ying)堆和石油(you)(you)化工(gong)等領域，如冷頂鐓和機加工(gong)緊固件(jian)，飛機部(bu)件(jian)，反應(ying)堆部(bu)件(jian)以及石油(you)(you)化工(gong)裝備。

一、化學成分(fen)

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不(bu)銹鋼(gang)的化學成分見表5-51。

二、室溫力學性(xing)能(neng)

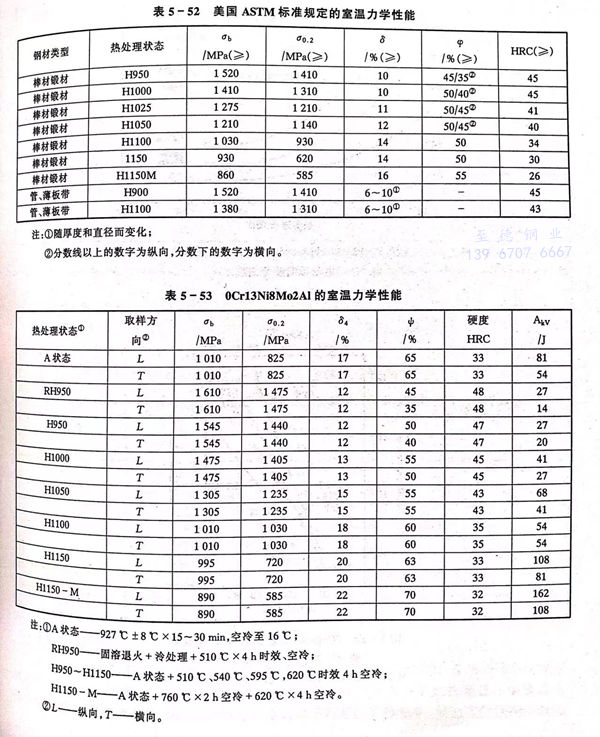

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的(de)室溫力學性(xing)能標準規定(ding)值和(he)(he)實測值分別見表 5-52 和(he)(he) 表 5-53。

三、疲(pi)勞和斷裂韌性

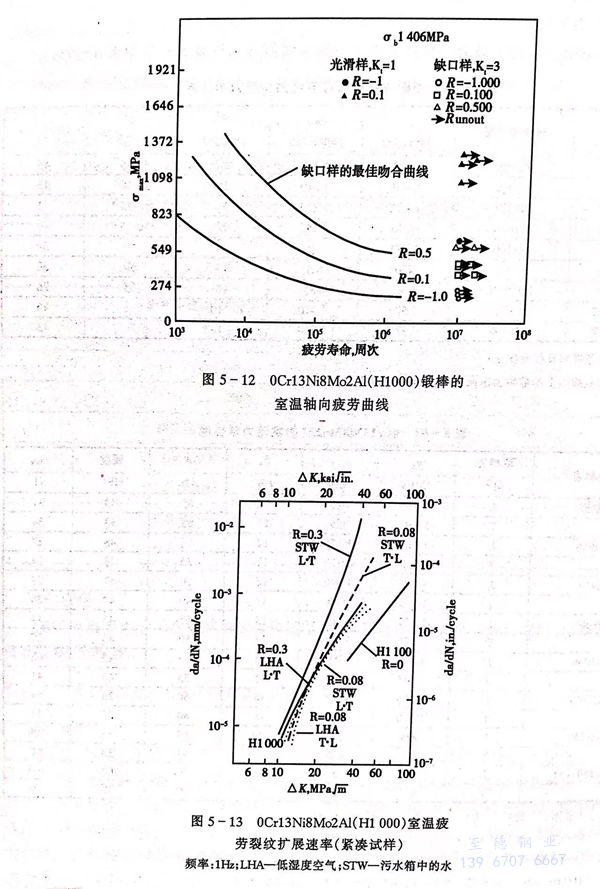

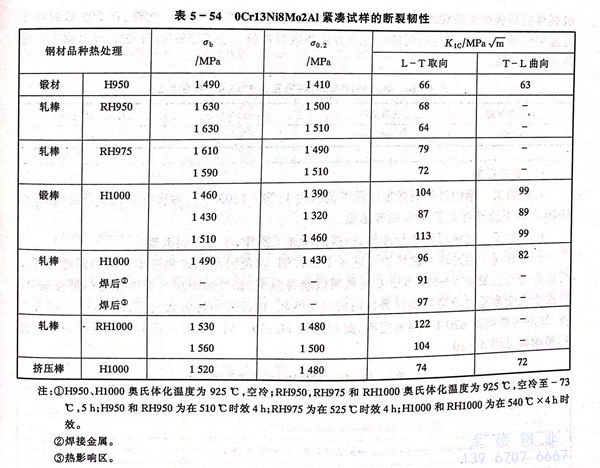

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的軸向疲勞性能和裂紋(wen)擴展速率分(fen)別見(jian)圖(tu) 5-12 和 圖(tu) 5-13 。緊湊試樣的斷裂韌性數據見(jian)表 5-54 。

四、高溫力學性能(neng)

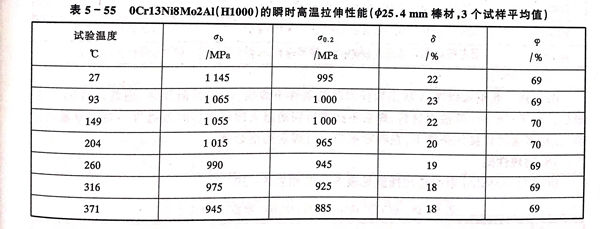

  H1000 狀態的 0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的高溫(wen)瞬時(shi)拉(la)伸性能(neng)見表5-55。

五、耐蝕性(xing)

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的耐蝕性優于1Cr13和1Cr17Ni2馬氏體不銹鋼，在某些環境下低于05Cr17Ni4Cu4Nb。同其他沉淀硬化不銹鋼一樣，在完全硬化狀態其耐蝕性最佳。盡管在苛刻試驗條件下，此鋼在低于565℃的各種溫度時效下對氫脆有些敏感，但在實際使用中氫脆破裂事故卻很少見。在595℃以上溫度時效對氫致裂紋是免役的。此外，在595℃或高于此溫度時效，它具有最佳的耐硫化物應力腐蝕破裂性能。在3.5％NaCl中的應力腐蝕門檻值見表5-56。

六、工藝(yi)性能

 a. 熱加工

   04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的最佳(jia)鍛造加工(gong)溫度范圍為1170～1205℃。為獲得(de)細化的晶(jing)粒組(zu)織，在1040℃以(yi)下應具有大于50％的變形量。

  b. 冷加工

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、 PH13-8Mo 不(bu)銹鋼可以(yi)進行冷軋、冷拔的冷加(jia)工操作，不(bu)會遇到(dao)困難。

  c. 熱處理

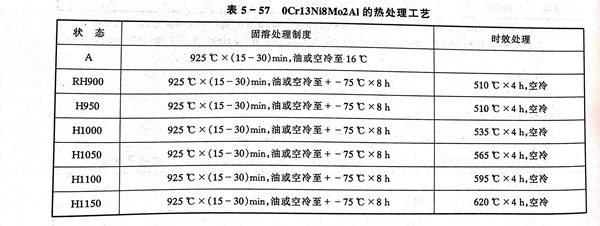

   熱(re)處(chu)(chu)理(li)的(de)(de)加熱(re)爐氣(qi)氛(fen)應予以(yi)(yi)控(kong)制，以(yi)(yi)免引起脫碳和(he)滲碳。鋼的(de)(de)固溶(rong)處(chu)(chu)理(li)和(he)時(shi)(shi)效(xiao)處(chu)(chu)理(li)工藝(yi)見表5-57。535℃時(shi)(shi)效(xiao)可(ke)以(yi)(yi)獲得強(qiang)度、韌性和(he)耐應力腐(fu)蝕性能(neng)的(de)(de)最佳配合。為便(bian)于大變形(xing)量冷(leng)成(cheng)型和(he)提供最佳機械加工性能(neng)，推薦采(cai)用過時(shi)(shi)效(xiao)處(chu)(chu)理(li)，即760℃×2h空冷(leng)，然后再加熱(re)到(dao)620℃×4h空冷(leng)，此狀態稱H1150-M。時(shi)(shi)效(xiao)時(shi)(shi)間對鋼的(de)(de)室溫力學性能(neng)的(de)(de)影(ying)響參見圖(tu)5-10。

  d. 焊接

  此鋼可(ke)以在(zai)(zai)A狀態和任何(he)時(shi)(shi)效條件下(xia)焊接(jie)，不(bu)需焊前(qian)預(yu)熱(re)，通常(chang)以TIG工藝最佳。對于(yu)＜6mm薄(bo)截面材(cai)料，焊后不(bu)必進行(xing)固溶退火即(ji)可(ke)進行(xing)時(shi)(shi)效處理。對于(yu)厚(hou)截面材(cai)料，在(zai)(zai)經(jing)多道次焊接(jie)的條件下(xia)，在(zai)(zai)時(shi)(shi)效前(qian)應進行(xing)焊后固溶處理。

七、物理性能

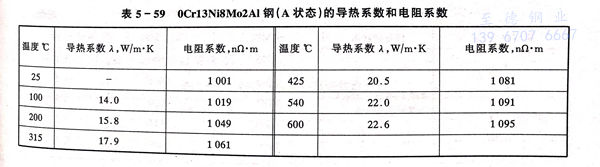

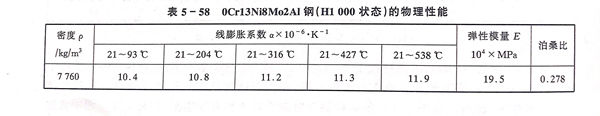

  04Cr13Ni8Mo2Al、0Cr13Ni8Mo2Al、PH13-8Mo 不銹鋼的(de)物理性能(neng)見(jian)表(biao)5-58和(he)表(biao)5-59。
