久久99国产精品久久99果冻传媒

0Cr15Ni6MoCuNb、Custom 450

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼是一種馬氏體時效硬化久久99國產精品久久99果凍傳媒:不銹鋼，在固溶處理以后，通過簡單的一次時效處理可獲得高的強度、韌性和塑性以及良好的耐蝕性。在一些腐蝕環境中，它的耐蝕性相當于久久99國產精品久久99果凍傳媒:304不銹鋼，而其強度卻是304不銹鋼的3倍，該鋼易于生產，有良好的加工制造特性，廣泛應用于食品加工設備、化學加工設備及輪船渦輪發動機葉片，泵軸、活塞桿、錨等。

一、化學(xue)成分

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的化學成分見(jian)表5-32。

二、 室溫力學性能

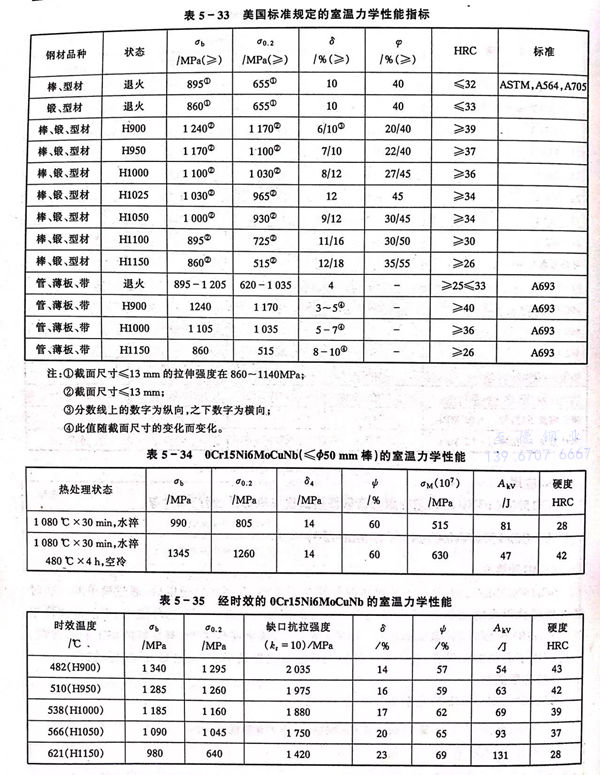

  0Cr15Ni6MoCuNb、Custom 450 不銹(xiu)鋼的室溫(wen)力學性(xing)能見表(biao)5-33至表(biao)5-35。

三、高溫(wen)力學性能

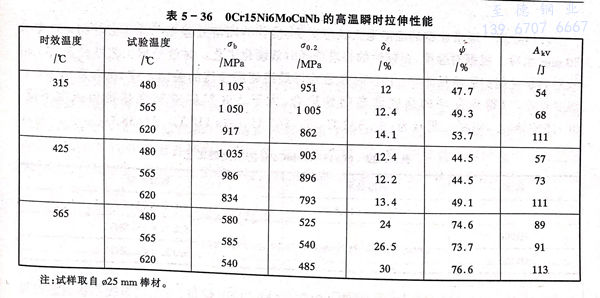

  0Cr15Ni6MoCuNb、Custom 450 不(bu)銹鋼的高溫力學性能見表5-36 。

四(si)、耐蝕(shi)性

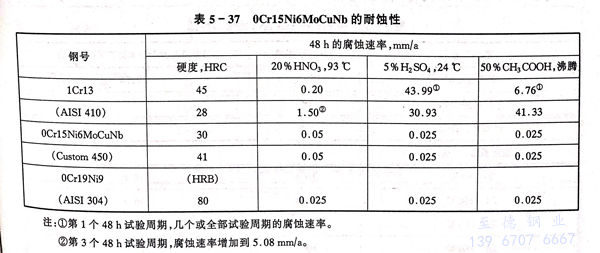

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼在鹽霧大氣條件下，具有良好的耐蝕性，在35℃的5％和20％鹽水噴霧試驗中呈現出優良的耐銹性和耐點蝕性能。在酸性介質中的耐蝕性優于Cr13型馬氏(shi)體(ti)不銹鋼，與0Cr19Ni鋼相當（見表5-37）。

五、工(gong)藝性能

  a. 熱加工

   此(ci)鋼易(yi)于熱加(jia)工，加(jia)工溫(wen)度范圍為(wei)900～1260℃，為(wei)便于熱加(jia)工并獲得細小晶粒尺寸(cun)，最佳加(jia)熱溫(wen)度為(wei)1150～1170℃。

  b. 冷加工

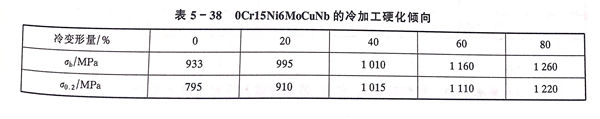

   鋼的冷加工硬化(hua)傾向低（見表5-38），在不進行中間退火的情(qing)況(kuang)下(xia)能(neng)進行大(da)變(bian)形(xing)量冷加工。

  c. 熱處(chu)理

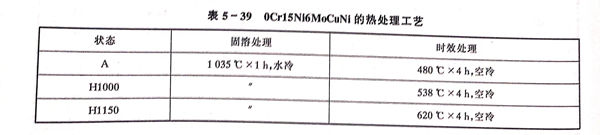

  通常此鋼的(de)固溶(rong)退火狀態交(jiao)貨，推薦(jian)的(de)固溶(rong)處理工藝(yi)(yi)為(wei)1024～1052℃×30min水冷。根據對強度(du)(du)(du)、塑韌(ren)性的(de)要求選擇(ze)時效(xiao)硬化工藝(yi)(yi)。時效(xiao)處理工藝(yi)(yi)見表5-39，時效(xiao)對力學性能(neng)的(de)影響見圖(tu)5-10。時效(xiao)是獲得最終使用性能(neng)的(de)關鍵工序(xu)，推薦(jian)采用480℃溫度(du)(du)(du)時效(xiao)，以得到(dao)良好的(de)強度(du)(du)(du)和塑韌(ren)性配合(he)，大于538℃時效(xiao)韌(ren)性提高但強度(du)(du)(du)下(xia)降。0Cr15Ni6MoCuNb的(de)臨界點為(wei)：Aa632℃，Ac3707℃，Ms118℃，Mf 38℃。

 d. 焊(han)接

  此鋼(gang)焊(han)前不需預熱，采用0Cr15Ni6MoCuNb焊(han)材(cai)，可使用焊(han)接(jie)(jie)不銹鋼(gang)各種焊(han)接(jie)(jie)方法進(jin)行焊(han)接(jie)(jie)，如要求達到最佳(jia)耐(nai)蝕(shi)性，應進(jin)行焊(han)后固(gu)溶退(tui)火處(chu)理，釬(han)焊(han)溫度同固(gu)溶處(chu)理溫度，釬(han)焊(han)料(liao)可使用0Cr19Ni9釬(han)焊(han)料(liao)。

六、物理性能

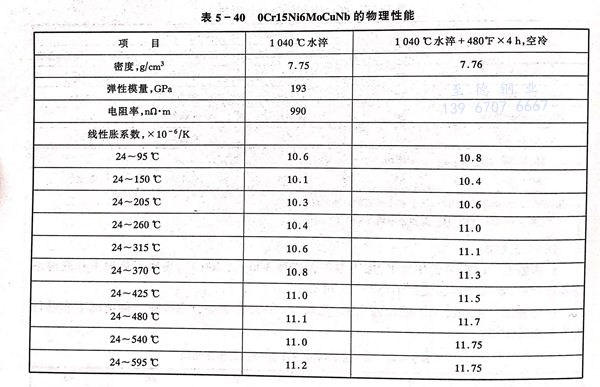

  0Cr15Ni6MoCuNb、 Custom 450 不銹(xiu)鋼的(de)物理(li)性(xing)能見表5-40。

七、應用

  0Cr15Ni6MoCuNb、Custom 450 不銹鋼主要(yao)用于要(yao)求(qiu)耐蝕(shi)不銹性(xing)的齒輪、彈簧(huang)、緊(jin)固件及飛(fei)機和透平部(bu)件。
